Ref: EWTGUET600
ET 600 Centrale de Traitement d'Air CTA instrumentée (Réf. 061.60000)
Composants industriels, PAC, humidificateur à vapeur, chauffage, interface PC USB, logiciel inclus
Pour répondre aux conditions requises, la vitesse d'écoulement, la température et l'humidité de l'air peuvent être ajustées au climat ambiant souhaité à l'aide d'installations de climatisation.

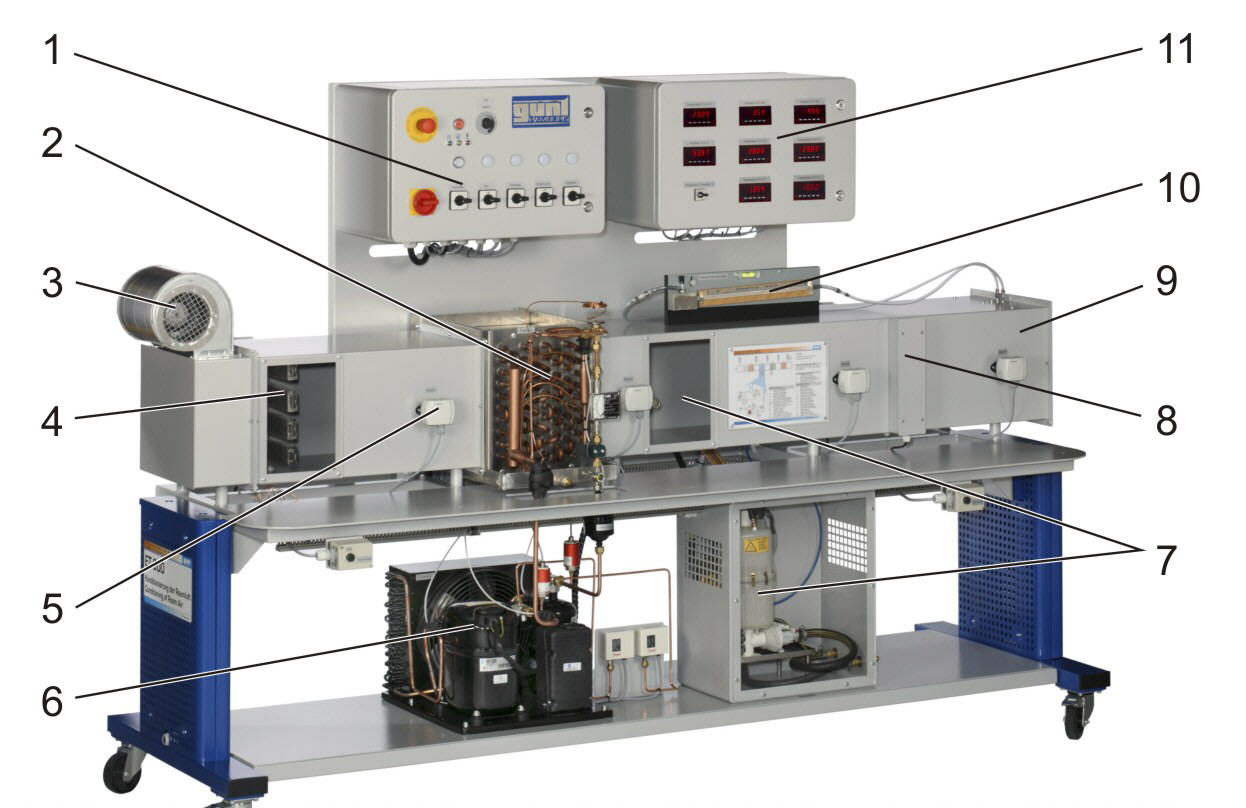

Le banc d'essai ET 600 étudie le fonctionnement et les effets de chacun des composants d'une installation de climatisation.
ET 600 comprend tous les composants utilisés en ingénierie de bâtiment.
Une attention particulière a été portée à l'utilisation de composants originaux.

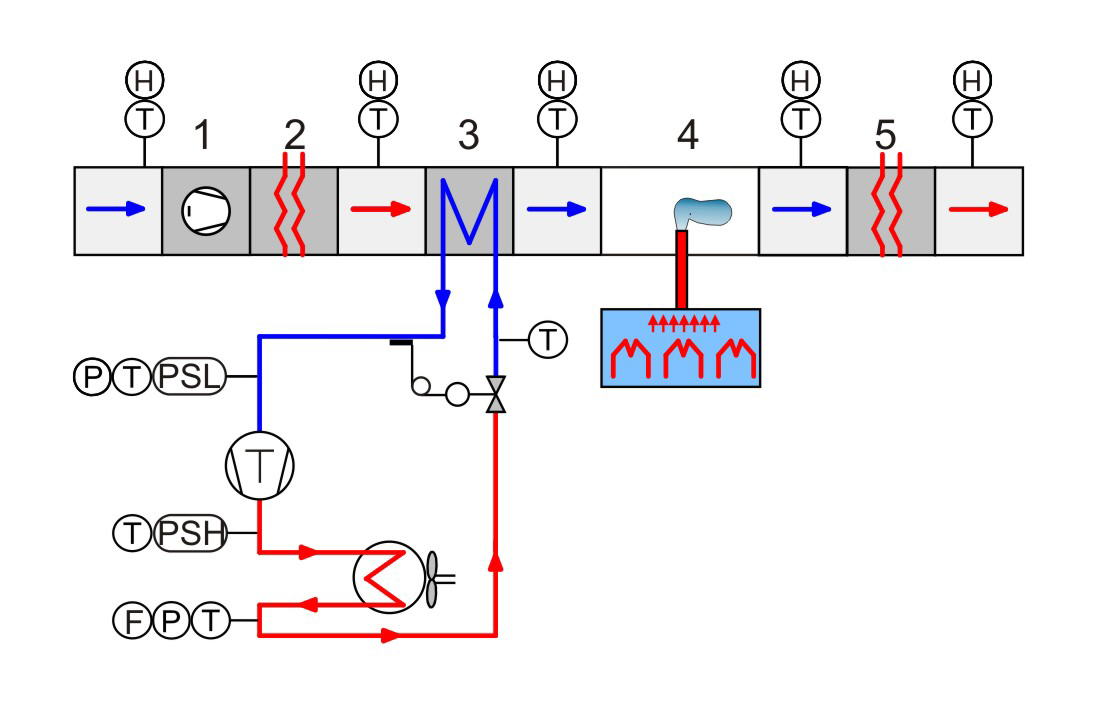

Pour le conditionnement de l'air, un refroidisseur d'air (évaporateur direct avec groupe frigorifique), un humidificateur de vapeur, un ventilateur, un préchauffeur d'air et un réchauffeur d'air sont disposés dans un conduit d'air ouvert.
Chacun de ces composants peut être activé ou désactivé.
Il est alors aussi intéressant d'observer l'impact d'un composant ou d'une association au choix de plusieurs composants sur le conditionnement de l'air.
Les capteurs mesurent la température et l'humidité de l'air avant et après chaque étape, ainsi que les pressions et températures de l'agent réfrigérant.
Les valeurs de mesure peuvent être lues sur des affichages numériques.

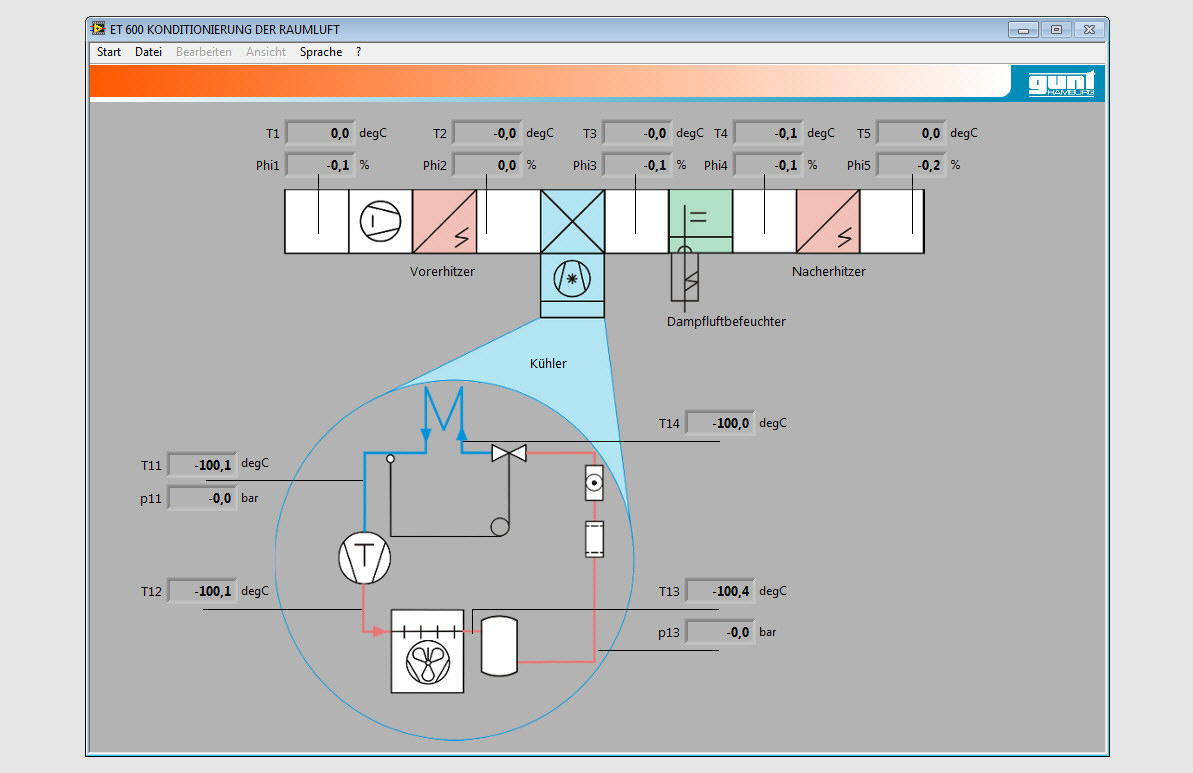

Les valeurs sont transmises vers un PC afin dy être
évaluées à laide dun logiciel fourni.
La transmission des données au PC se fait par une interface USB
La documentation didactique bien structurée expose les principes de base et guide létudiant dans la réalisation des essais.
- climatisation de l'air ambiant
structure d'une installation de climatisation:
composants principaux et leur fonctionnement
grandeurs d'influence en climatisation
mesure de la température et de l'humidité de l'air
influence de l'écoulement d'air
modifications de l'état dans le diagramme h,x
- structure d'une installation frigorifique:
composants principaux et leur fonctionnement
- mesures dans le circuit frigorifique
cycle dans le diagramme log p,h
détermination de la puissance thermique et de la
puissance frigorifique
Les grandes lignes
- Installation de climatisation avec humidificateur de vapeur
- Large programme d'expérimentation pour le conditionnement de l'air ambiant
- Représentation des bases thermodynamiques dans les diagrammes log p,h et h,x
Les caractéristiques techniques
Humidificateur de vapeur
- puissance absorbée: 4kW
- capacité de vapeur: 5,5kg/h, commutable à 3 étapes
Ventilateur
- puissance absorbée: 1670W
- débit volumétrique max.: 1150m³/h
- vitesse de rotation: 1000...2600min ^-1^, Δp ~max~: 460Pa
Préchauffeur d'air: 1kW, commutable à 2 étapes
Réchauffeur d'air: 2kW, commutable à 2 étapes
Conduit d'air, lxh: 300x350mm
Evaporateur direct comme refroidisseur d'air: 6kW
Groupe frigorifique
- puissance absorbée: 968W à 5/25°C
- puissance frigorifique: 2,3kW à 5/25°C
Plages de mesure
- pression différentielle (débit volumétrique
d'air): 0...100Pa
- température: 5x 0...50°C, 4x -100...200°C
- humidité: 5x 10...90%
- pression (agent réfrigérant): 1x -1...15bar,
1x -1...24bar
- débit (agent réfrigérant): 8...102L/h
Lxlxh: 2570x790x1750mm; Poids: env. 330kg
Nécessaire au fonctionnement
400V, 50/60Hz 3 phases, prise 32A 5P
Raccord d'eau et écoulement
Liste de livraison
1 banc d'essai, rempli d'agent réfrigérant, 1 CD avec le logiciel GUNT + câble USB, 1 documentation didactique
