En ingénierie de bâtiment, des installations de ventilation sont utilisées dans les locaux commerciaux, hôpitaux, restaurants ou lieux publics, afin dassurer le renouvellement de lair requis dans chacune des pièces.
Lair est chauffé ou refroidi par le biais dun échangeur de chaleur.

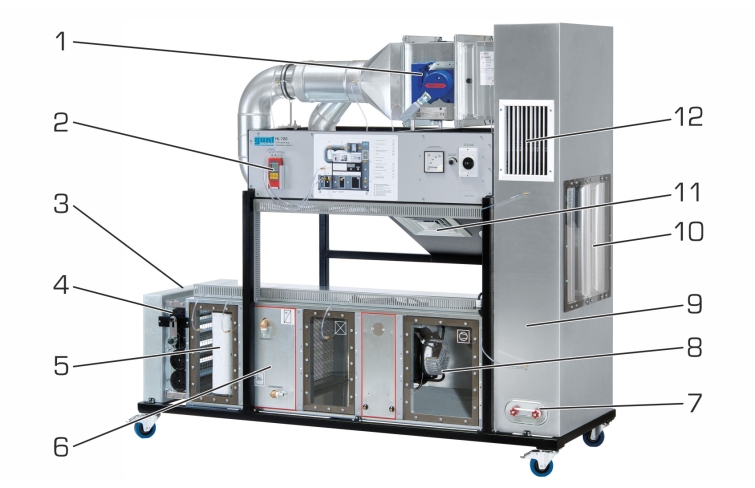

HL 720 montre le fonctionnement dune installation de ventilation et de ses différents composants: les composants utilisés sont courants en technique de ventilation, et offrent donc une relation étroite avec la pratique.
Linstallation de ventilation est utilisée comme simple système dalimentation en air.

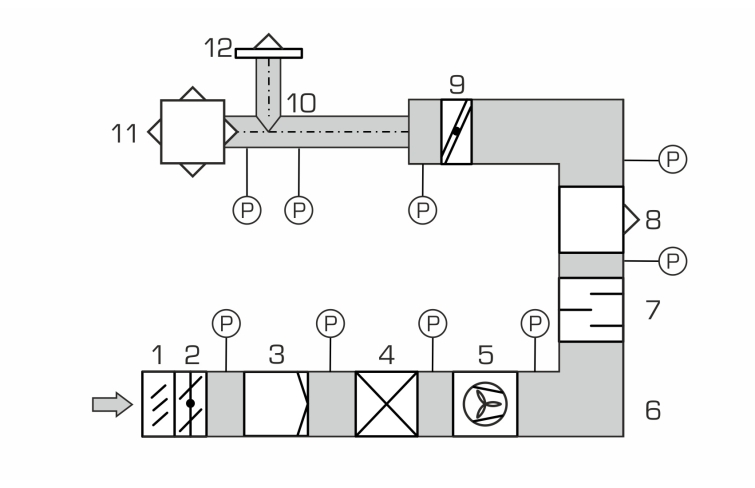

Lair pénètre par une grille de protection contre les intempéries et traverse les composants de linstallation de ventilation comme, p.ex., la persienne et le filtre.
Un ventilateur assure le transport de lair. Sur la suite du parcours du conduit dair, sont disposés des composants typiques tels quun silencieux à coulisse, un clapet de révision, différentes bouches de ventilation et un clapet coupe-feu.
Des fenêtres permettent de visualiser le silencieux à coulisse, le filtre, le ventilateur et la persienne.
Le fonctionnement dorigine des composants est préservé.

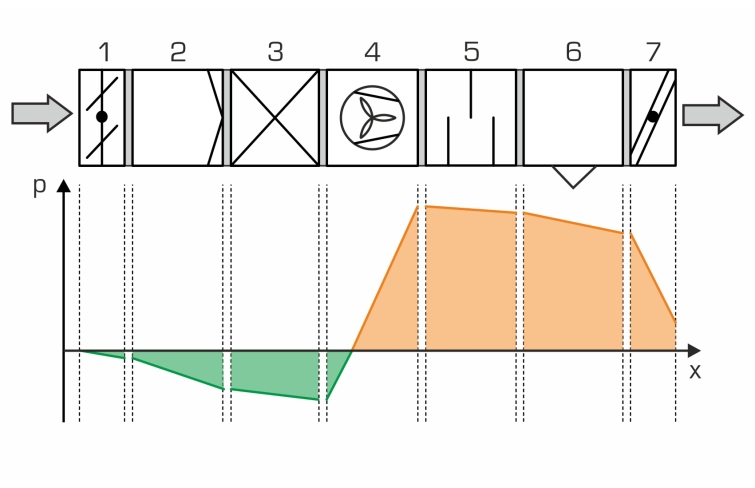

Lenregistrement de pressions et de pressions différentielles à des points de mesure pertinents permet de représenter lévolution de la pression sur lensemble de linstallation.
La puissance dentraînement électrique del ventilateur est mesurée.
Le débit volumétrique dair est le résultat de calculs.
Pour des expérimentations complémentaires, la régulation de température des locaux dans des installations de ventilation peut être étudié avec le HL 722 et un chauffe-eau externe.
Léchangeur de chaleur du HL 720 est relié au HL 722 à laide daccouplements rapides.

Techniques > Thermique > Génie frigorifique et climatique > Génie climatique - technique de ventilation
Techniques > Thermique > Systemes domestiques de chauffage et ventilation > Systèmes de ventilation

Poids: 263 Kg
Delai de livraison estimé : 16 semaines
