Ref: EWTGUET915

ET 915 Unité de base compresseur pour le génie climatique HSI (Réf. 061.91500)

Avec interface PC USB et logiciel inclus

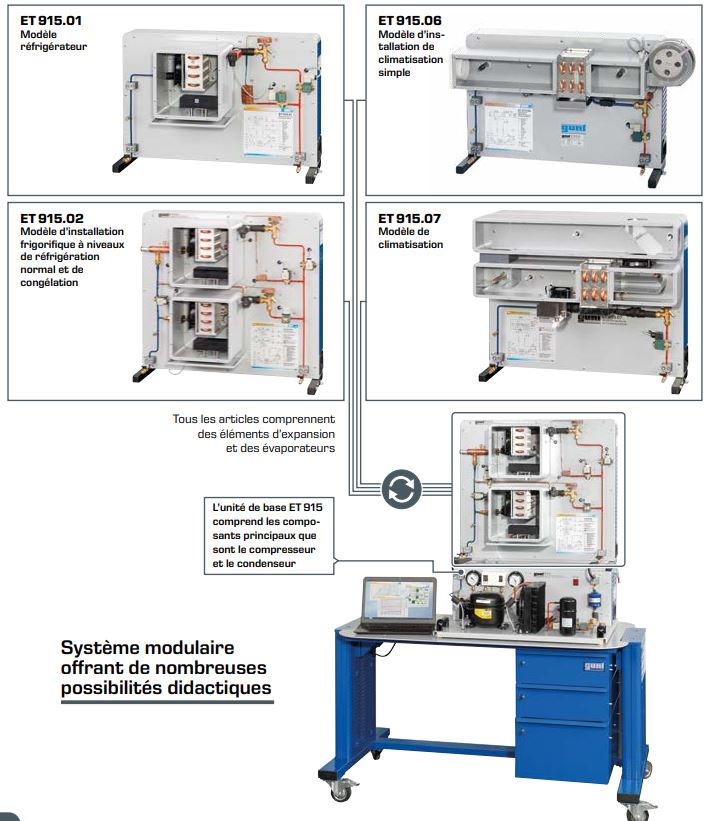

L'unité de base ET 915 est complétée pour devenir un circuit frigorifique complet selon l'objectif de l'essai avec un des modèles suivants qui peuvent être livrés comme accessoires:
ET 915.01 Modèle réfrigérateur
ET 915.02 Modèle d'installation frigorifique à niveaux de réfrigération normal et de congélation
ET 915.06 Modèle d'installation de climatisation simple
ET 915.07 Modèle de climatisation.

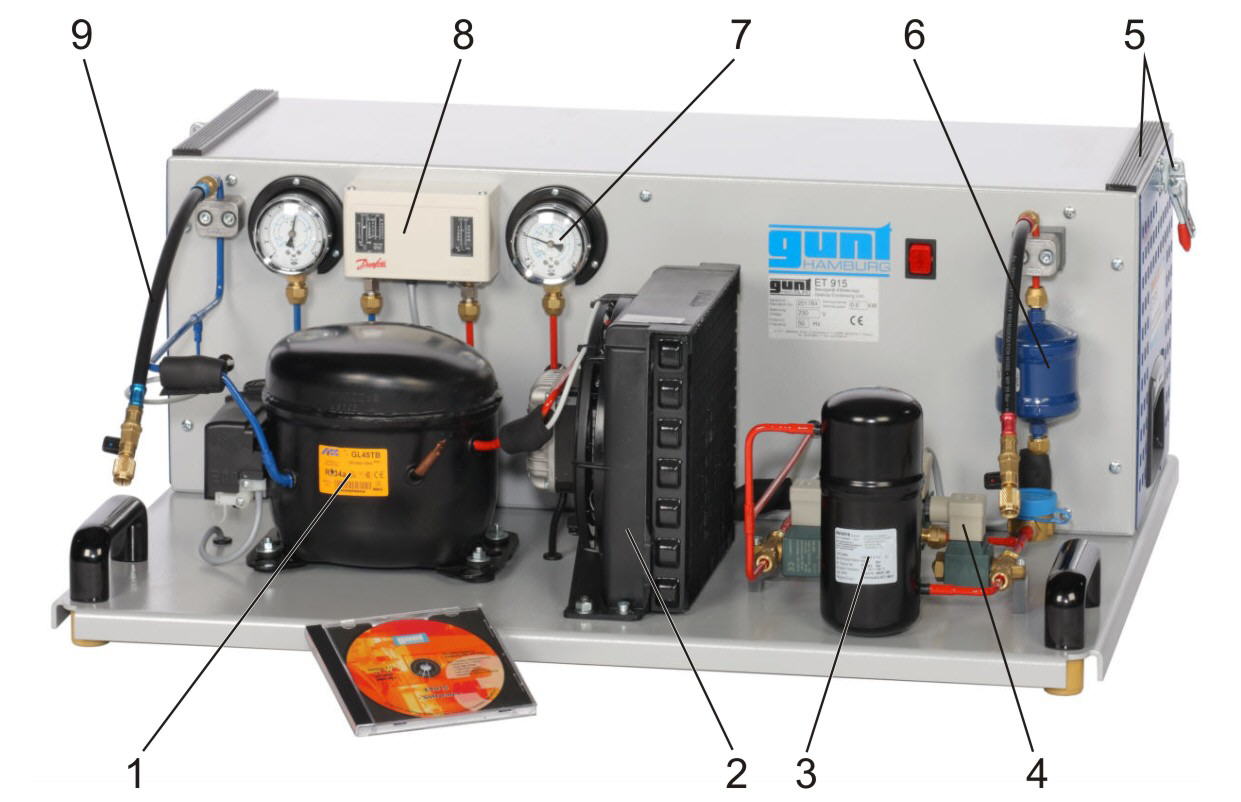

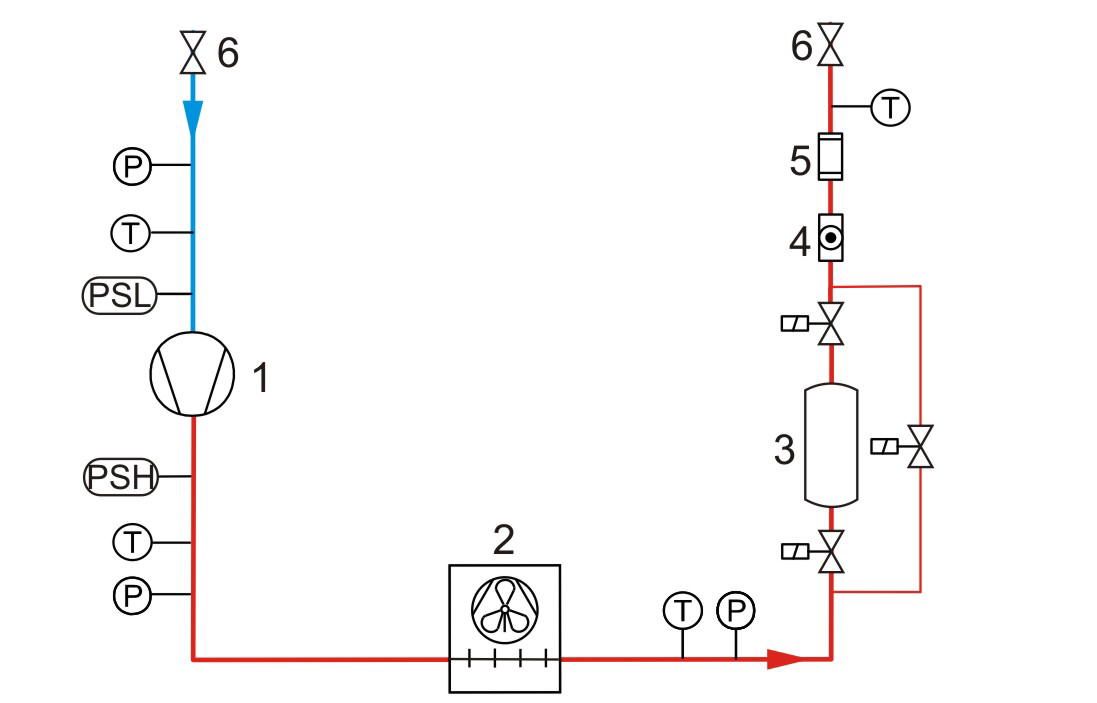

Les composants principaux du ET 915 sont le compresseur, le condenseur et le réservoir ainsi que le système électrique et de communication.
Les modèles sont posés sur l'unité de base et connectés entre eux hydrauliquement et électriquement entre eux par des flexibles d'agent réfrigérant.
Les accouplements auto-étanches réduisent la perte d'agent réfrigérant au minimum.
Tous les composants sont disposés de manière bien visible de sorte à ce qu'il soit possible de bien suivre la fonction.
Le logiciel moderne et très performant fait partie intégrante du système d'exercice sous forme de l'intégration matériel / logiciel (hardware / software integration; HSI).
Il permet une exécution et une évaluation confortable des essais.
La liaison entre l'appareil d'essai et le PC se fait par une interface USB.
Le logiciel GUNT se compose d'un logiciel pour la commande de l'installation et l'acquisition de données et d'un logiciel d'apprentissage.

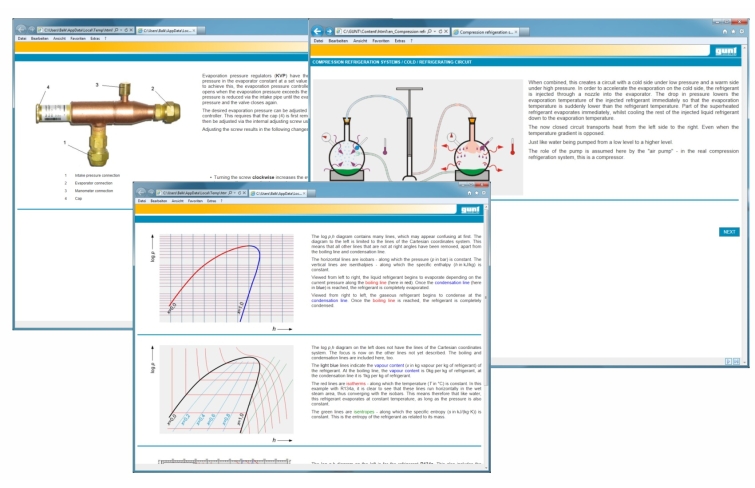

Le logiciel d'apprentissage contribue dans une grande mesure à la compréhension des principes de base théoriques par des textes explicatifs et des illustrations.
Avec l'aide d'un système auteur, le professeur peut créer d'autres exercices.
Pour chaque modèle, il y a un logiciel GUNT adapté à son contenu didactique.

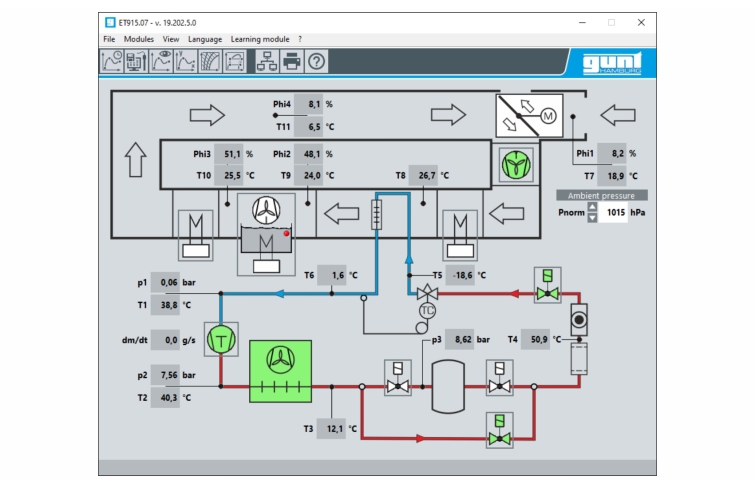

Les températures et pressions sont prises en compte dans le système par capteurs et représentées de manière dynamique sur le logiciel pour la commande de l'installation et l'acquisition de données.
L'influence des modifications des paramètres peut être suivies online sur les diagrammes log p,h et h,x.
L'installation est commandée par le logiciel de la même manière.

Contenu didactique / Essais

- en combinaison avec le ET 915.01, ET 915.02, ET 915.06 et ET 915.07
-- bases du cycle frigorifique
-- bases de la climatisation de l'air
-- composants d'une installation frigorifique/de climatisation
-- commande de l'installation
-- recherche de pannes

Les grandes lignes
- unité de base pour la construction d'essais de base en génie frigorifique et climatique
- environnement d'apprentissage moderne par Hardware/Software Integration (HSI)
- 4 modèles pour le génie frigorifique et climatique

Caractéristiques techniques

Groupe frigorifique
- puissance frigorifique: 340W à 0/32°C

Plages de mesures
- température: 1x -50...50°C, 3x 0...100°C
- pression
-- 1x côté aspiration: -1...9bar
-- 2x côté pression: -1...15bar

230V, 50Hz, 1 phase

Informations logistiques
Dimensions et poids
Lxlxh: 830x650x320mm
Poids: env. 60kg

Liste de livraison
1 groupe frigorifique, rempli d'agent réfrigérant
1 CD avec système auteur du logiciel d'apprentissage
1 documentation didactique

Poids: 60 Kg
Delai de livraison estimé : 5 semaines
