Ref: EWTGUET220
ET 220 Installation site isolé avec Eolienne (Réf. 061.22000)
Avec interface PC USB et logiciel inclus
Le ET 220 sert à étudier la conversion de l´énergie cinétique du vent en énergie électrique.

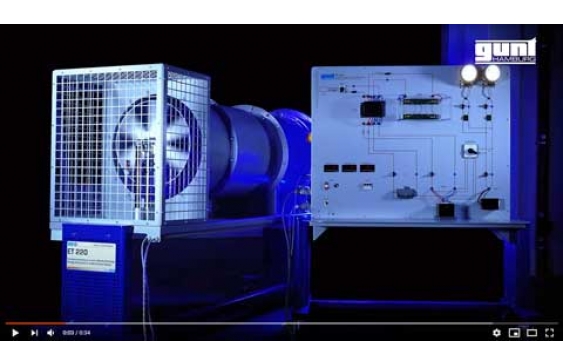

L´ installation d´ essai comporte une soufflerie et un appareil de commande.

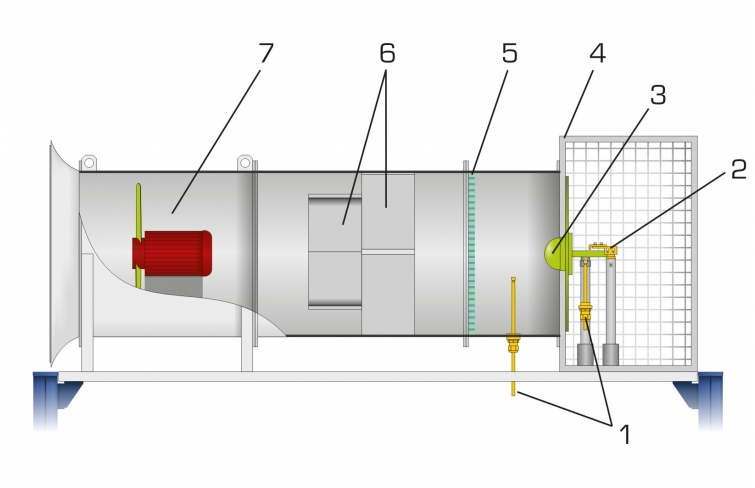

La soufflerie comprend une éolienne qui est à l´échelle du laboratoire et un ventilateur axial.
Les éléments de base de l´éolienne sont, un rotor et un générateur.

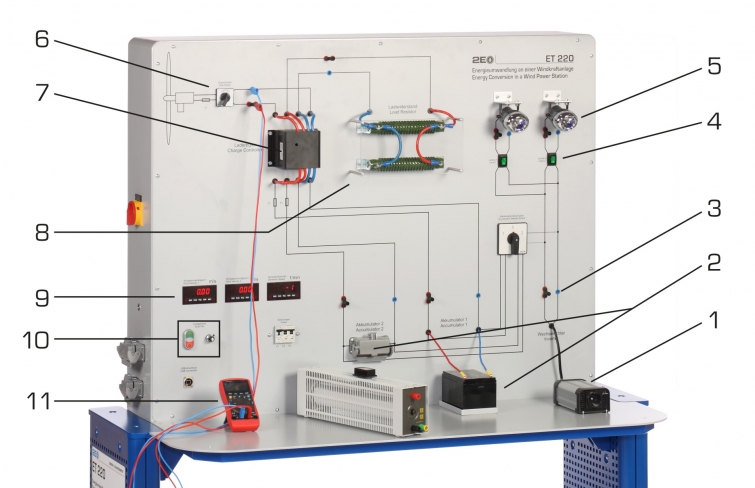

L´ appareil de commande comprend les éléments de commande du ventilateur axial, les composants de stockage de l´énergie électrique et les récepteurs du courant électrique.
Le ventilateur axial produit l´écoulement d´ air nécessaire pour faire tourner le rotor.
Un stabilisateur d´écoulement permet d´ obtenir un écoulement régulier et à faibles turbulences.
Un générateur convertit l´énergie cinétique du rotor en énergie électrique.
L´énergie électrique est absorbée par un système insulaire indépendant du réseau électrique.
Le stockage de l´énergie électrique a lieu dans un accumulateur via un régulateur de charge.
L´énergie électrique peut être consommée à l´ aide de charges électriques.
Deux lampes font office de récepteurs du courant électrique.
Au choix, on peut également connecter un récepteur du courant électrique externe (par exemple une résistance chauffante).
Il n´ est pas prévu d´ alimenter un réseau électrique public.
La vitesse du vent est ajustée en faisant varier la vitesse de rotation du ventilateur.
On saisit les valeurs mesurées suivantes: vitesse du vent devant et derrière le rotor, vitesse de rotation du rotor, tension et intensité du courant.

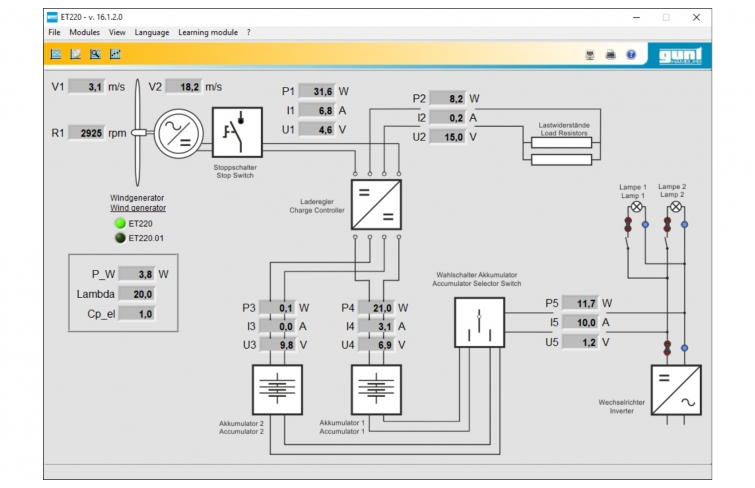

Les valeurs mesurées sont affichées sous forme numérique et peuvent simultanément être transmises sur un PC par port USB et y être analysées grâce au logiciel GUNT fourni.

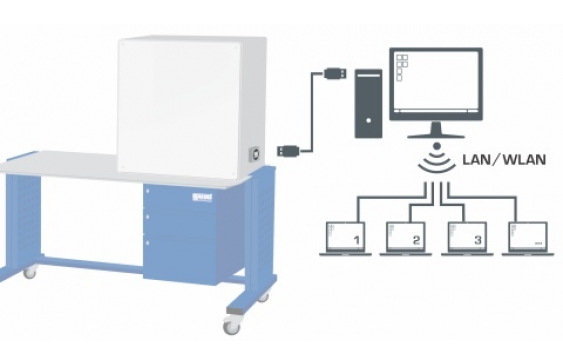

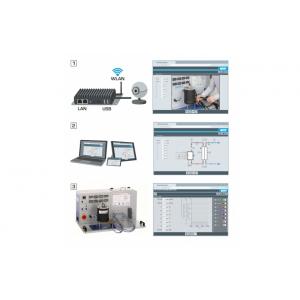

Le logiciel GUNT compatible réseau permet l´ observation, l´ acquisition et l´évaluation des essais sur un nombre illimité de postes de travail via le réseau propre au client avec une seule licence.
Un schéma de câblage imprimé sur l´ appareil de commande permet de disposer aisément tous les composants au niveau du réseau insulaire.
Pour effectuer les essais dans des conditions de vent réelles, il est également possible de raccorder une plus grande éolienne (ET 220.01) à l´ appareil de commande.
Cette éolienne est conçu pour être monté en extérieur.
L´ installation d´ essai comporte une soufflerie et un appareil de commande.
La soufflerie comprend une éolienne qui est à l´échelle du laboratoire et un ventilateur axial.
Les éléments de base de l´éolienne sont, un rotor et un générateur.
L´ appareil de commande comprend les éléments de commande du ventilateur axial, les composants de stockage de l´énergie électrique et les récepteurs du courant électrique.
Le ventilateur axial produit l´écoulement d´ air nécessaire pour faire tourner le rotor.
Un stabilisateur d´écoulement permet d´ obtenir un écoulement régulier et à faibles turbulences.
Un générateur convertit l´énergie cinétique du rotor en énergie électrique.
L´énergie électrique est absorbée par un système insulaire indépendant du réseau électrique.
Le stockage de l´énergie électrique a lieu dans un accumulateur via un régulateur de charge.
L´énergie électrique peut être consommée à l´ aide de charges électriques.
Deux lampes font office de récepteurs du courant électrique.
Au choix, on peut également connecter un récepteur du courant électrique externe (par exemple une résistance chauffante).
Il n´ est pas prévu d´ alimenter un réseau électrique public.
La vitesse du vent est ajustée en faisant varier la vitesse de rotation du ventilateur.
On saisit les valeurs mesurées suivantes: vitesse du vent devant et derrière le rotor, vitesse de rotation du rotor, tension et intensité du courant.
Les valeurs mesurées sont affichées sous forme numérique et peuvent simultanément être transmises sur un PC par port USB et y être analysées grâce au logiciel GUNT fourni.
Le logiciel GUNT compatible réseau permet l´ observation, l´ acquisition et l´évaluation des essais sur un nombre illimité de postes de travail via le réseau propre au client avec une seule licence.
Un schéma de câblage imprimé sur l´ appareil de commande permet de disposer aisément tous les composants au niveau du réseau insulaire.
Pour effectuer les essais dans des conditions de vent réelles, il est également possible de raccorder une plus grande éolienne (ET 220.01) à l´ appareil de commande.
Cette éolienne est conçu pour être monté en extérieur.
Contenu didactique / Essais
- conversion de l´énergie cinétique en énergie électrique
- fonctionnement et construction d´ un système insulaire avec une éolienne
- détermination du coefficient de puissance de l´éolienne en fonction de la vitesse spécifique (tip speed ratio (TSR) en anglais)
- bilan énergétique d´ une éolienne
- détermination du rendement d´ une éolienne
- GUNT-E-Learning
cours multimédia en ligne sur les principes de base de l´énergie éolienne
apprentissage indépendant du temps et du lieu
accès via un navigateur Internet
contrôle par un examen ciblé du contenu didactique
Les grandes lignes
- conversion de l´énergie cinétique du vent en énergie électrique
- essais adaptés pour l´ expérimentation à l´échelle du laboratoire
- capacité de mise en réseau: observer, acquérir, évaluer des essais via le réseau propre au client
- conversion de l´énergie cinétique en énergie électrique
- fonctionnement et construction d´ un système insulaire avec une éolienne
- détermination du coefficient de puissance de l´éolienne en fonction de la vitesse spécifique (tip speed ratio (TSR) en anglais)
- bilan énergétique d´ une éolienne
- détermination du rendement d´ une éolienne
- GUNT-E-Learning
cours multimédia en ligne sur les principes de base de l´énergie éolienne
apprentissage indépendant du temps et du lieu
accès via un navigateur Internet
contrôle par un examen ciblé du contenu didactique
Les grandes lignes
- conversion de l´énergie cinétique du vent en énergie électrique
- essais adaptés pour l´ expérimentation à l´échelle du laboratoire
- capacité de mise en réseau: observer, acquérir, évaluer des essais via le réseau propre au client
Caractéristiques techniques
Ventilateur axial
- débit volumétrique max.: 5m^3^/s
- puissance max.: 1,5kW
Rotor
- diamètre: 510mm
Générateur
- puissance max.: 60W
- tension: 12VDC
- courant de charge max.: 5A
Accumulateur
- tension: 12VDC
- capacité: 8Ah
Charge électrique (lampes)
- tension: 12VDC
- puissance: 55W chacune
Plages de mesure
- vitesse du vent: 0,3...50m/s
- vitesse de rotation: 0...3000min^-1^
- tension: 0...20VDC
- courant: 0...35A
400V, 50Hz, 3 phases
Ventilateur axial
- débit volumétrique max.: 5m^3^/s
- puissance max.: 1,5kW
Rotor
- diamètre: 510mm
Générateur
- puissance max.: 60W
- tension: 12VDC
- courant de charge max.: 5A
Accumulateur
- tension: 12VDC
- capacité: 8Ah
Charge électrique (lampes)
- tension: 12VDC
- puissance: 55W chacune
Plages de mesure
- vitesse du vent: 0,3...50m/s
- vitesse de rotation: 0...3000min^-1^
- tension: 0...20VDC
- courant: 0...35A
400V, 50Hz, 3 phases
Informations logistiques
Dimensions et poids
LxlxH: 2610x870x1640mm (soufflerie)
LxlxH: 1520x790x1760mm (appareil de commande)
Poids total: env. 380kg
Necessaire au fonctionnement
PC avec Windows recommandé
Liste de livraison
soufflerie, 1 appareil de commande, 1 multimètre, 1 CD avec logiciel GUNT + câble USB, 1 documentation didactique
LxlxH: 2610x870x1640mm (soufflerie)
LxlxH: 1520x790x1760mm (appareil de commande)
Poids total: env. 380kg
Necessaire au fonctionnement
PC avec Windows recommandé
Liste de livraison
soufflerie, 1 appareil de commande, 1 multimètre, 1 CD avec logiciel GUNT + câble USB, 1 documentation didactique
Techniques > Thermique > Energies Renouvelables > Énergie éolienne
Techniques > Mécanique des fluides > Appareils d'énergie de fluide hydrauliques > Turbines éoliennes
Techniques > Mécanique des fluides > Machines motrices > Turbines éoliennes
Techniques > Energie Environnement > Hydraulique - Eolien > Énergie éolienne
Formations > BTS MS > Systèmes éoliens
Poids: 380 Kg Delai de livraison estimé : 16 semaines
