Ref: EWTGUET220.10
ET 220.10 Appareil de commande pour éolienne ET 220.01 (Réf. 061.22010)
Avec interface PC USB et logiciel inclus, exploitation de du vent dans des conditions météo réelles
À l'échelle mondiale, la part des besoins énergétiques couverte par la production d'électricité éolienne est en forte augmentation.
La transformation de l'énergie cinétique du vent ainsi que l'exploitation et le stockage de la puissance électrique produite jouent à cet effet un rôle décisif.

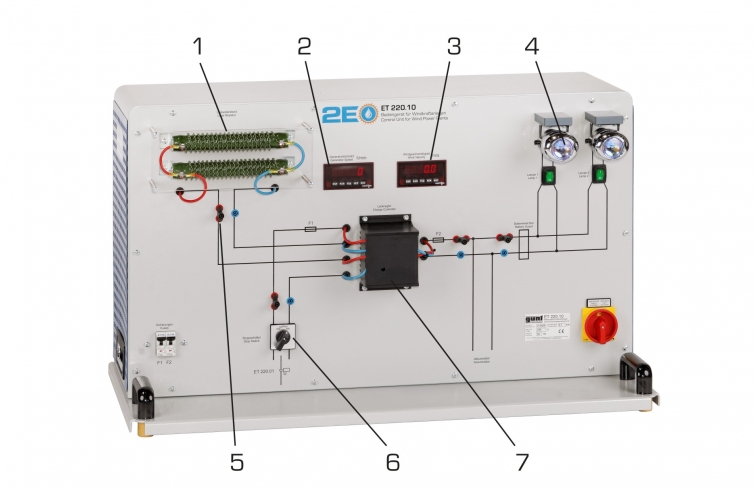

Avec l'ET 220.10, on dispose d'un appareil de commande compact pour l'éolienne mobile ET 220.01.

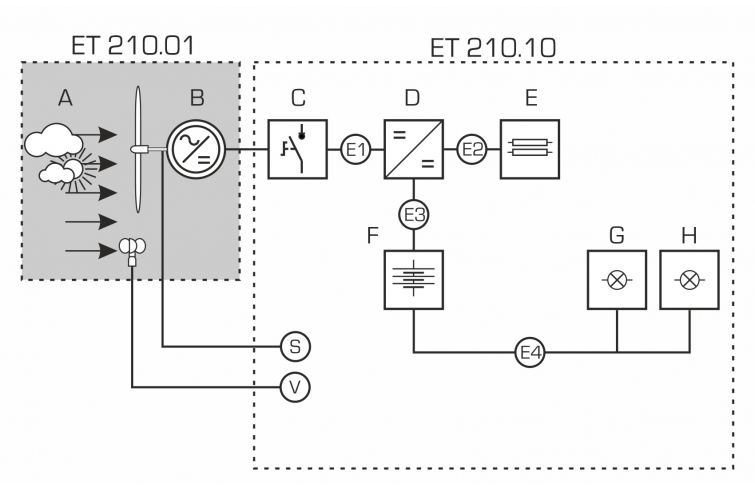

L'énergie électrique de l'éolienne ET 220.01 est stockée dans le système insulaire ET 220.10 qui est indépendant du réseau électrique.
Le stockage intermédiaire de l'énergie électrique est assuré par un régulateur de charge dans un accumulateur intégré à l'ET 220.01.
Dès que l'accumulateur est chargé, l'énergie électrique excédentaire est consommée dans des résistances fixes.
Lorsque la tension de fin de charge est atteinte, cette protection contre les surcharges se déclenche; elle est indiquée par une LED sur le régulateur de charge.
L'éolienne continue de fonctionner même dans ces conditions et peut à nouveau mettre immédiatement à disposition de la puissance électrique en cas de nouveau besoin.
L'énergie électrique stockée dans l'accumulateur peut être consommée à l'intérieur du système insulaire à l'aide de charges électriques.
Deux lampes servent de consommateurs.
Le stockage dans un réseau électrique public n'est pas prévu.
Des capteurs enregistrent la vitesse du vent et la vitesse de rotation du rotor de l'ET 220.01, ainsi que le courant et la tension du système insulaire.

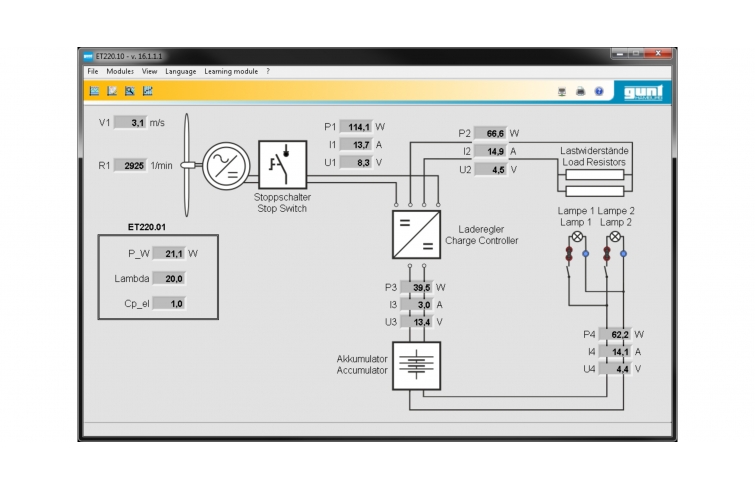

Les valeurs mesurées sont transmises vers un PC afin d'y être évaluées à l'aide du logiciel GUNT fourni.
La transmission des données au PC se fait par une interface USB.
Le logiciel GUNT compatible réseau permet l'observation, l'acquisition et l'évaluation des essais sur un nombre illimité de postes de travail via le réseau propre au client avec une seule licence.
La vitesse du vent et la vitesse de rotation du rotor sont également indiquées sur des affichages numériques.
On peut par ailleurs utiliser les multimètres du laboratoire pour mesurer le courant et la tension en se servant de connecteurs de laboratoire.
La transformation de l'énergie cinétique du vent ainsi que l'exploitation et le stockage de la puissance électrique produite jouent à cet effet un rôle décisif.
Avec l'ET 220.10, on dispose d'un appareil de commande compact pour l'éolienne mobile ET 220.01.
L'énergie électrique de l'éolienne ET 220.01 est stockée dans le système insulaire ET 220.10 qui est indépendant du réseau électrique.
Le stockage intermédiaire de l'énergie électrique est assuré par un régulateur de charge dans un accumulateur intégré à l'ET 220.01.
Dès que l'accumulateur est chargé, l'énergie électrique excédentaire est consommée dans des résistances fixes.
Lorsque la tension de fin de charge est atteinte, cette protection contre les surcharges se déclenche; elle est indiquée par une LED sur le régulateur de charge.
L'éolienne continue de fonctionner même dans ces conditions et peut à nouveau mettre immédiatement à disposition de la puissance électrique en cas de nouveau besoin.
L'énergie électrique stockée dans l'accumulateur peut être consommée à l'intérieur du système insulaire à l'aide de charges électriques.
Deux lampes servent de consommateurs.
Le stockage dans un réseau électrique public n'est pas prévu.
Des capteurs enregistrent la vitesse du vent et la vitesse de rotation du rotor de l'ET 220.01, ainsi que le courant et la tension du système insulaire.
Les valeurs mesurées sont transmises vers un PC afin d'y être évaluées à l'aide du logiciel GUNT fourni.
La transmission des données au PC se fait par une interface USB.
Le logiciel GUNT compatible réseau permet l'observation, l'acquisition et l'évaluation des essais sur un nombre illimité de postes de travail via le réseau propre au client avec une seule licence.
La vitesse du vent et la vitesse de rotation du rotor sont également indiquées sur des affichages numériques.
On peut par ailleurs utiliser les multimètres du laboratoire pour mesurer le courant et la tension en se servant de connecteurs de laboratoire.
Contenu didactique / Essais
avec l'éolienne ET 220.01:
- transformation de l'énergie cinétique du vent en énergie électrique
- comportement en service d'une éolienne dans des conditions météorologiques réelles
- composants, fonctionnement et construction d'un système insulaire avec une éolienne
- bilan énergétique d'un système insulaire avec une éolienne
- GUNT-E-Learning
cours multimédia en ligne sur les principes de base de l'énergie éolienne
apprentissage indépendant du temps et du lieu
accès via un navigateur Internet
contrôle par un examen ciblé du contenu didactique
Les grandes lignes
- exploitation de l'énergie du vent en îlotage dans des conditions météorologiques réelles
- appareil de commande compact avec régulateur de charge et consommateurs électriques
- capacité de mise en réseau: observer, acquérir, évaluer des essais via le réseau propre au client
Caractéristiques techniques
Régulateur de charge
- tension nominale: 12V
- puissance de charge max.: 14,2V
- courant max.: 40A
- procédure de régulation: MLI (ou PWM en anglais)
Charge électrique (2 lampes)
- tension: 12VCC
- puissance: resp. 55W
Plages de mesure
- vitesse du vent: 0,3...50m/s
- vitesse de rotation: 0...3000min^-1^
- tension: 0...20VCC
- intensité: 0...35A
avec l'éolienne ET 220.01:
- transformation de l'énergie cinétique du vent en énergie électrique
- comportement en service d'une éolienne dans des conditions météorologiques réelles
- composants, fonctionnement et construction d'un système insulaire avec une éolienne
- bilan énergétique d'un système insulaire avec une éolienne
- GUNT-E-Learning
cours multimédia en ligne sur les principes de base de l'énergie éolienne
apprentissage indépendant du temps et du lieu
accès via un navigateur Internet
contrôle par un examen ciblé du contenu didactique
Les grandes lignes
- exploitation de l'énergie du vent en îlotage dans des conditions météorologiques réelles
- appareil de commande compact avec régulateur de charge et consommateurs électriques
- capacité de mise en réseau: observer, acquérir, évaluer des essais via le réseau propre au client
Caractéristiques techniques
Régulateur de charge
- tension nominale: 12V
- puissance de charge max.: 14,2V
- courant max.: 40A
- procédure de régulation: MLI (ou PWM en anglais)
Charge électrique (2 lampes)
- tension: 12VCC
- puissance: resp. 55W
Plages de mesure
- vitesse du vent: 0,3...50m/s
- vitesse de rotation: 0...3000min^-1^
- tension: 0...20VCC
- intensité: 0...35A
Informations logistiques
Dimensions et poids
Lxlxh: 1000x550x590mm
Poids: env. 47kg
Nécessaire au fonctionnement
230V, 50/60Hz, 1 phase
PC avec Windows
Liste de livraison
1 appareil de commande
1 CD avec logiciel GUNT + câble USB
1 documentation didactique
Lxlxh: 1000x550x590mm
Poids: env. 47kg
Nécessaire au fonctionnement
230V, 50/60Hz, 1 phase
PC avec Windows
Liste de livraison
1 appareil de commande
1 CD avec logiciel GUNT + câble USB
1 documentation didactique
Formations > BTS MS > Systèmes éoliens
Techniques > Energie Environnement > Hydraulique - Eolien > Énergie éolienne
Techniques > Mécanique des fluides > Machines motrices > Turbines éoliennes
Techniques > Mécanique des fluides > Appareils d'énergie de fluide hydrauliques > Turbines éoliennes
Techniques > Thermique > Energies Renouvelables > Énergie éolienne
Poids: 47 Kg Delai de livraison estimé : 16 semaines
