ET 220.01 Éolienne avec mat et chariot mobile (Réf. 061.22001)
Raccordement à ET 220 ou ET 220.10, montage en extérieur permet des analyses proches de la réalité
Le rendement d'une éolienne dépend des vitesses du vent et de l'exploitabilité du courant électrique produit.
Pour étudier le fonctionnement d'une éolienne dans des conditions météorologiques réelles, on a développé l'ET 220.01. L'ET 220.01 peut être utilisé avec l'appareil d'essai ET 220 ou l'appareil de commande ET 220.10.

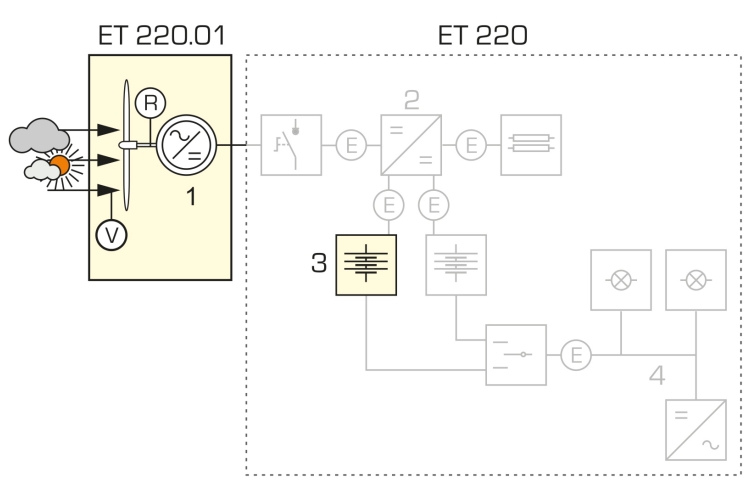

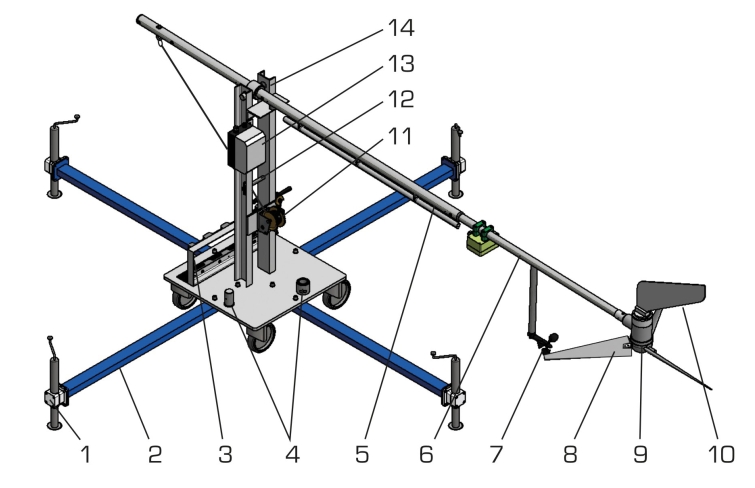

L'éolienne ET 220.01 est composée d'une nacelle ou gondole montée sur un mât pivotant sur socle stable et des appuis.
La vitesse de rotation du rotor et la vitesse du vent sont enregistrées.

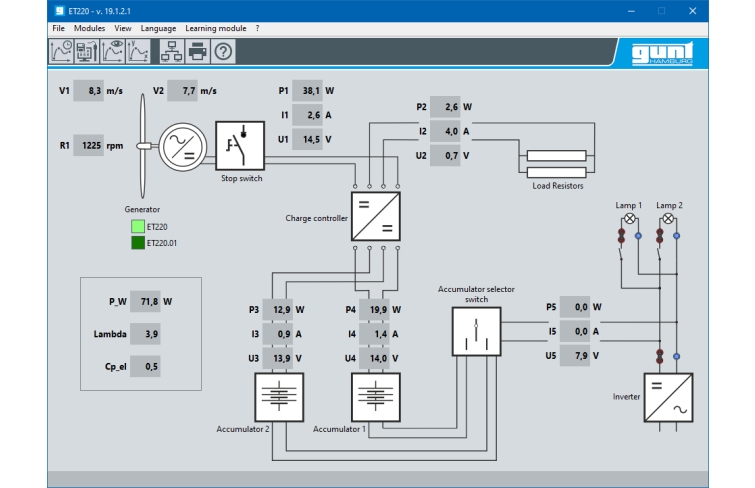

Ces valeurs de mesure sont affichées sur l'appareil de commande et dans le logiciel de l'ET 220 ou ET 220.10.
L'intensité et la tension du générateur sont saisies sur l'appareil de commande de l'ET 220 ou ET 220.10.
Ici, on peut également raccorder la batterie fournie avec l'éolienne au moyen d'un régulateur de charge.
L'orientation du rotor dans le sens du vent se fait à l'aide d'une girouette située sur la nacelle.
Le moyeu du rotor comprend un régulateur de puissance mécanique fonctionnant au moyen d'un système de calage des pales.
À partir d'une vitesse de vent de 5m/s environ, l'éolienne se met à produire du courant continu.
Un redresseur est intégré à la nacelle.
Avant la mise en service, il faut raccorder l'ET 220.01 à l'appareil de commande de l'ET 220 ou ET 220.10.
Des câbles séparés sont prévus à cet effet pour les capteurs de mesure et le courant produit.

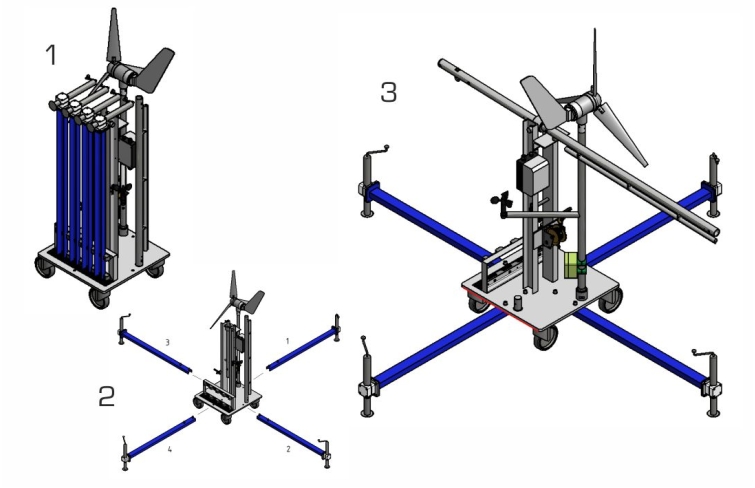

L'emplacement de l'éolienne ET 220.01 peut être facilement modifié.
Il suffit pour cela de démonter l'appareil et du déplacer ensuite tel quel sur des roulettes.
L'appareil est résistant aux intempéries, et peut donc être également utilisé durant plusieurs jours pendant des périodes de mauvais temps.
Pour étudier le fonctionnement d'une éolienne dans des conditions météorologiques réelles, on a développé l'ET 220.01. L'ET 220.01 peut être utilisé avec l'appareil d'essai ET 220 ou l'appareil de commande ET 220.10.
L'éolienne ET 220.01 est composée d'une nacelle ou gondole montée sur un mât pivotant sur socle stable et des appuis.
La vitesse de rotation du rotor et la vitesse du vent sont enregistrées.
Ces valeurs de mesure sont affichées sur l'appareil de commande et dans le logiciel de l'ET 220 ou ET 220.10.
L'intensité et la tension du générateur sont saisies sur l'appareil de commande de l'ET 220 ou ET 220.10.
Ici, on peut également raccorder la batterie fournie avec l'éolienne au moyen d'un régulateur de charge.
L'orientation du rotor dans le sens du vent se fait à l'aide d'une girouette située sur la nacelle.
Le moyeu du rotor comprend un régulateur de puissance mécanique fonctionnant au moyen d'un système de calage des pales.
À partir d'une vitesse de vent de 5m/s environ, l'éolienne se met à produire du courant continu.
Un redresseur est intégré à la nacelle.
Avant la mise en service, il faut raccorder l'ET 220.01 à l'appareil de commande de l'ET 220 ou ET 220.10.
Des câbles séparés sont prévus à cet effet pour les capteurs de mesure et le courant produit.
L'emplacement de l'éolienne ET 220.01 peut être facilement modifié.
Il suffit pour cela de démonter l'appareil et du déplacer ensuite tel quel sur des roulettes.
L'appareil est résistant aux intempéries, et peut donc être également utilisé durant plusieurs jours pendant des périodes de mauvais temps.
Contenu didactique / Essais
- transformation de l'énergie cinétique du vent en énergie électrique
- structure et fonction d'une éolienne en îlotage
- bilan énergétique d'une éolienne dans des conditions de vents réels
- GUNT E-Learning
cours multimédia en ligne sur les principes de base de l'énergie éolienne
apprentissage indépendant du temps et du lieu
accès via un navigateur Internet
contrôle par un examen ciblé du contenu didactique
Les grandes lignes
- essais proches de la pratique dans des conditions de vents réels
- éolienne avec redresseur et régulateur mécanique de puissance
- montage facilité par des appuis amovibles et un mât pliant
- raccordement à l'ET 220 ou ET 220.10
Caractéristiques techniques
Rotor
- Ø 1200mm
- hauteur du moyeu au-dessus du sol: env. 5000mm
Génératrice
- puissance max.: 350W
- tension: 12VCC
- courant de charge max.: 30A
Accumulateur
- tension: 12VCC
- capacité: 65Ah
Encombrement
- Lxlxh: 10x6x6m
- distance max. de l'ET 220/ET 220.10: env. 20m
Plages de mesure
- vitesse du vent: 0,7…50m/s
- vitesse de rotation: 0…3000min-1
- transformation de l'énergie cinétique du vent en énergie électrique
- structure et fonction d'une éolienne en îlotage
- bilan énergétique d'une éolienne dans des conditions de vents réels
- GUNT E-Learning
cours multimédia en ligne sur les principes de base de l'énergie éolienne
apprentissage indépendant du temps et du lieu
accès via un navigateur Internet
contrôle par un examen ciblé du contenu didactique
Les grandes lignes
- essais proches de la pratique dans des conditions de vents réels
- éolienne avec redresseur et régulateur mécanique de puissance
- montage facilité par des appuis amovibles et un mât pliant
- raccordement à l'ET 220 ou ET 220.10
Caractéristiques techniques
Rotor
- Ø 1200mm
- hauteur du moyeu au-dessus du sol: env. 5000mm
Génératrice
- puissance max.: 350W
- tension: 12VCC
- courant de charge max.: 30A
Accumulateur
- tension: 12VCC
- capacité: 65Ah
Encombrement
- Lxlxh: 10x6x6m
- distance max. de l'ET 220/ET 220.10: env. 20m
Plages de mesure
- vitesse du vent: 0,7…50m/s
- vitesse de rotation: 0…3000min-1
Informations logistiques
Dimensions et poids
Lxlxh: 3500x3500x5600mm (avec supports)
Poids: env. 340kg
Lxlxh: 3500x3500x5600mm (avec supports)
Poids: env. 340kg
Techniques > Thermique > Energies Renouvelables > Énergie éolienne
Techniques > Mécanique des fluides > Appareils d'énergie de fluide hydrauliques > Turbines éoliennes
Techniques > Mécanique des fluides > Machines motrices > Turbines éoliennes
Techniques > Energie Environnement > Hydraulique - Eolien > Énergie éolienne
Formations > BTS MS > Systèmes éoliens
Poids: 340 Kg Delai de livraison estimé : 16 semaines
