HM 170.40 Capteur de force à 3 composants (Réf. 070.17040)

Ref: EWTGUHM170.40

HM 170.40 Capteur de force à 3 composants (Réf. 070.17040)

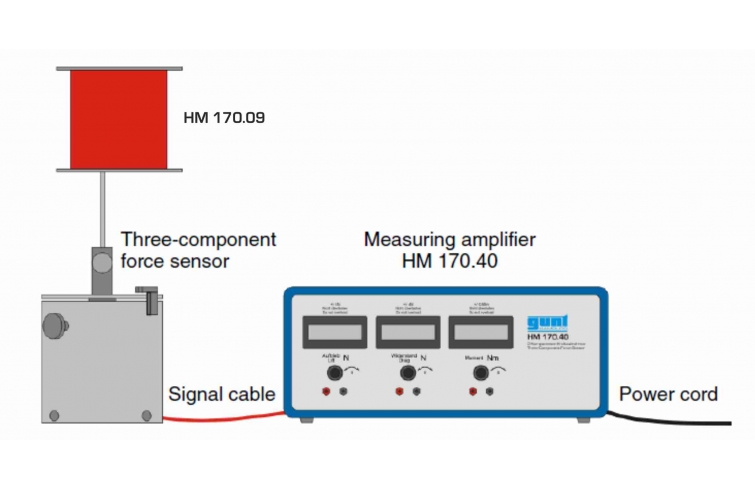

Un corps de portance ou de résistance est utilisé dans le capteur de force HM 170 qui émet la force de traînée et de portance comme valeur mesurée lors de lécoulement le long du corps.
Le système enregistre également le moment.
Les valeurs mesurées sont affichées numériquement sur lamplificateur de mesure et peuvent être analysées à laide du système dacquisition des données HM 170.60 disponible en option.
Une échelle angulaire est située sur le capteur de force.

Contenu didactique/essais
- avec un corps adapté au système HM 170:
détermination du coefficient de traînée (valeur cx)
détermination du coefficient de portance
détermination du coefficient de moment

Contenu didactique / Essais
Les grandes lignes
- capteur de force pour les analyses sur des corps soumis à un écoulement autour de corps
- mesure de la force de traînée, de la force de portance et du moment

Caractéristiques techniques
Plages de mesure
- force:
portance: ±4N
traînée: ±4N
- moment: ±0,5Nm
- angle: ±180°

230V, 50Hz, 1 phase

Informations logistiques
Dimensions et poids
Lxlxh: 370x315x160mm (amplificateur de mesure)
Dxh: 115x150mm (capteur de force)
Poids total: env. 6kg

Poids: 6 Kg
Delai de livraison estimé : 12 semaines

Ref: EWTGUHM170
HM 170 Soufflerie subsonique ouverte type "Eiffel", écoulement aérodynamique (Réf. 070.17000)
capteur de force 2 axes (résistance et portance), manomètre (vitesse de l'air)
