La circuiterie des composants électriques pour le démarrage et le fonctionnement de compresseurs d'agent réfrigérant est une tâche typique du génie frigorifique.
Les aspects de sécurité jouent à ce sujet un rôle important.
Vous pouvez acquérir ces connaissances et capacités à l'aide du ET 171.
Tous les composants sont branchés à la tension du réseau afin de garantir une étroite relation avec la pratique.

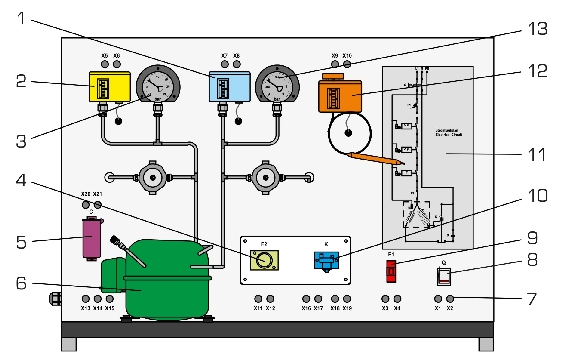

Les composants électriques servant au démarrage et au fonctionnement du compresseur d'agent réfrigérant sont disposés de manière bien visible.
La liaison électrique des différents composants électriques avec câbles se fait par l'intermédiaire des connecteurs de laboratoire.

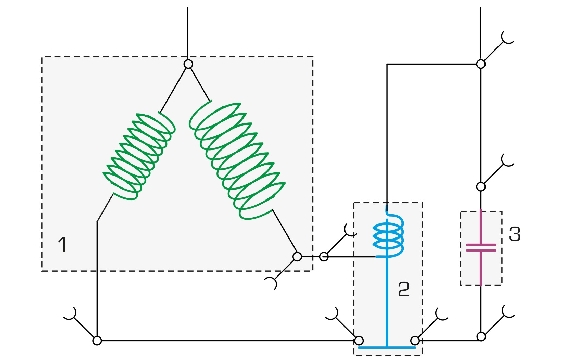

En ce qui concerne les composants, il s'agit par ex. du condensateur nécessaire au démarrage du moteur et du relais de démarrage.
Le schéma de connexion placé sur le panneau avant facilite l'affectation des différents composants.
Le circuit de l'agent réfrigérant avec compresseur et réservoir permet le contrôle des pressostats situés sur le côté d'aspiration et le côté de refoulement du compresseur.
Des soupapes permettent d'ajuster la pression et de déclencher ainsi le pressostat.
Deux manomètres permettent d'observer l'évolution de la pression.
En cas de déclenchement du pressostat, l'alimentation en courant du compresseur est interrompue.

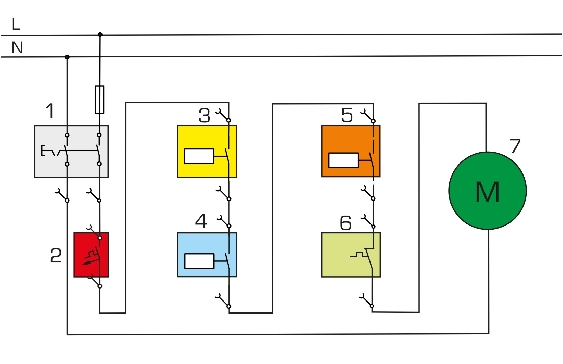

La circuiterie et le contrôle d'autres composants typiques de la chaîne de sécurité comme par ex. le disjoncteur et le coupe-circuit automatique sont également réalisés.

Techniques > Thermique > Génie frigorifique et climatique > Électrotechnique - commandes en génie frigorifique

Poids: 45 Kg
Delai de livraison estimé : 12 semaines
