Ref: EWTGUET144
ET 144 Installation électrique dans des installations frigorifiques (Réf. 061.14400)
Structure et câblage de connexions électriques typiques issues du génie frigorifique
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 Le câblage de composants électriques est une tâche typique du génie frigorifique.
En plus de la structure et de la fonction des différents composants électriques, il est important d´ acquérir des connaissances sur l´ action combinée des composants dans les connexions.
Les aspects de sécurité jouent à ce sujet un rôle important. Vous pouvez acquérir ces connaissances à l´ aide du ET 144.

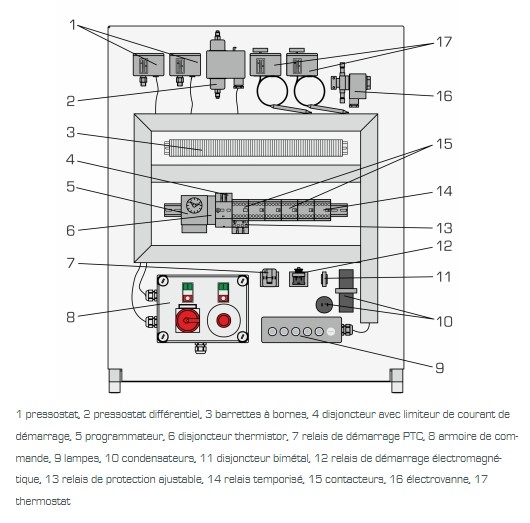

Les composants électriques sont disposés de manière bien visible.
Tous les composants sont posés sur des barrettes à bornes.
Les câbles inclus dans le contenu de livraison permettent de monter différentes connexions fonctionnelles et conformes.
Des lampes simulent les utilisateurs. Tous les composants sont branchés à la tension du réseau afin de garantir une étroite relation avec la pratique.
Il y a des composants électriques pour le démarrage et le fonctionnement de compresseurs d´ agent réfrigérant, comme par ex. un relais de démarrage électromagnétique et un condensateur.
Un programmateur permet de monter et d´é tudier les connexions pour le dégivrage cyclique des installations techniques frigorifiques.
Ce qui inclut également la bonne programmation du programmateur.
En outre, des composants de sécurité typiques tels que pressostat, thermostat et disjoncteur sont inclus dans le contenu de la livraison.
Ces composants permettent le montage et l´é tude d´ une chaîne de sécurité typique en génie frigorifique.
d\fs16\lang1036 Le câblage de composants électriques est une tâche typique du génie frigorifique.
En plus de la structure et de la fonction des différents composants électriques, il est important d´ acquérir des connaissances sur l´ action combinée des composants dans les connexions.
Les aspects de sécurité jouent à ce sujet un rôle important. Vous pouvez acquérir ces connaissances à l´ aide du ET 144.
Les composants électriques sont disposés de manière bien visible.
Tous les composants sont posés sur des barrettes à bornes.
Les câbles inclus dans le contenu de livraison permettent de monter différentes connexions fonctionnelles et conformes.
Des lampes simulent les utilisateurs. Tous les composants sont branchés à la tension du réseau afin de garantir une étroite relation avec la pratique.
Il y a des composants électriques pour le démarrage et le fonctionnement de compresseurs d´ agent réfrigérant, comme par ex. un relais de démarrage électromagnétique et un condensateur.
Un programmateur permet de monter et d´é tudier les connexions pour le dégivrage cyclique des installations techniques frigorifiques.
Ce qui inclut également la bonne programmation du programmateur.
En outre, des composants de sécurité typiques tels que pressostat, thermostat et disjoncteur sont inclus dans le contenu de la livraison.
Ces composants permettent le montage et l´é tude d´ une chaîne de sécurité typique en génie frigorifique.
Contenu didactique / Essais

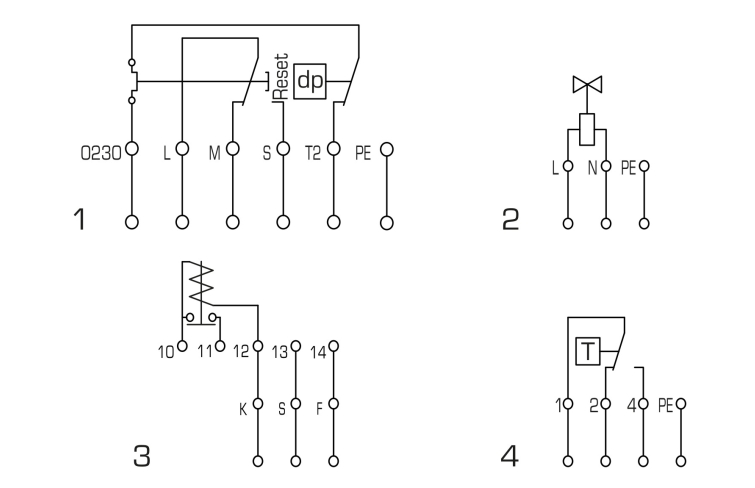

- lire, comprendre, câbler et contrôler les schémas de connexion
- structure et fonction de composants électriques issus du génie frigorifique
condensateur de démarrage
condensateur de service
relais de démarrage
relais temporisé
programmateur
disjoncteur
limiteur de courant de démarrage
contacteurs
pressostat
thermostat
électrovanne
- structure et contrôle d´ une chaîne de sécurité
- connexion en étoile / triangle
-modification du sens de rotation dans le circuit de courant alternatif
- aspects relatifs à la sécurité lors de l´ utilisation de la tension du réseau
Les grandes lignes
- structure et câblage de connexions électriques typiques issues du génie frigorifique
- etude de composants électriques importants issus du génie frigorifique
- structure et étude d'une chaîne de sécurité
Les caracté ristiques techniques
3 pressostats
- haute pression: 8...32bar
- basse pression: -0,9...7bar
- pression différentielle: 0,3...4,5bar
2 thermostats: -5...20ºC
1 programmateur
- 2 sorties connectables
- temps caractéristique de fonctionnement: 1...60min
4 disjoncteurs
- disjoncteur bimétal
- disjoncteur thermistor
-disjoncteur avec limiteur de courant de démarrage
- relais de protection ajustable
5 contacteurs
- 2x: 3 contacts à fermeture, 1 contact à ouverture
- 3x: 4 contacts à fermeture
3 relais
- relais de démarrage électromagnétique
- relais de démarrage PTC
- relais temporisé
Condensateur de démarrage et de service
- 15µF, 80µF
400V, 50Hz, 3 phases
- lire, comprendre, câbler et contrôler les schémas de connexion
- structure et fonction de composants électriques issus du génie frigorifique
condensateur de démarrage
condensateur de service
relais de démarrage
relais temporisé
programmateur
disjoncteur
limiteur de courant de démarrage
contacteurs
pressostat
thermostat
électrovanne
- structure et contrôle d´ une chaîne de sécurité
- connexion en étoile / triangle
-modification du sens de rotation dans le circuit de courant alternatif
- aspects relatifs à la sécurité lors de l´ utilisation de la tension du réseau
Les grandes lignes
- structure et câblage de connexions électriques typiques issues du génie frigorifique
- etude de composants électriques importants issus du génie frigorifique
- structure et étude d'une chaîne de sécurité
Les caracté ristiques techniques
3 pressostats
- haute pression: 8...32bar
- basse pression: -0,9...7bar
- pression différentielle: 0,3...4,5bar
2 thermostats: -5...20ºC
1 programmateur
- 2 sorties connectables
- temps caractéristique de fonctionnement: 1...60min
4 disjoncteurs
- disjoncteur bimétal
- disjoncteur thermistor
-disjoncteur avec limiteur de courant de démarrage
- relais de protection ajustable
5 contacteurs
- 2x: 3 contacts à fermeture, 1 contact à ouverture
- 3x: 4 contacts à fermeture
3 relais
- relais de démarrage électromagnétique
- relais de démarrage PTC
- relais temporisé
Condensateur de démarrage et de service
- 15µF, 80µF
400V, 50Hz, 3 phases
Informations logistiques
Dimensions et poids
Lxlxh: 820x420x1010mm
Poids: env. 42kg
Liste de livraison
1 appareil d´ essai
1 jeu d´ accessoires (câbles + embouts)
1 documentation didactique
Lxlxh: 820x420x1010mm
Poids: env. 42kg
Liste de livraison
1 appareil d´ essai
1 jeu d´ accessoires (câbles + embouts)
1 documentation didactique
Poids: 42 Kg Delai de livraison estimé : 16 semaines
