Des connaissances larges sont nécessaires pour identifier les pannes dans les installations frigorifiques.
Outre la structure et la fonction des différents composants électriques, la lecture des schémas de connexion fait partie de ces connaissances.
Ces connaissances peuvent être acquises avec le ET 174.
Le ET 174 montre le montage électrique d'une installation de climatisation complète avec fonction de pompe à chaleur.
Les circuits de commande sont vraiment présents.
Les composants des circuits de courant de charge (par ex. compresseur, dispositif de chauffage, vanne d'inversion à 4 voies) sont simulés.

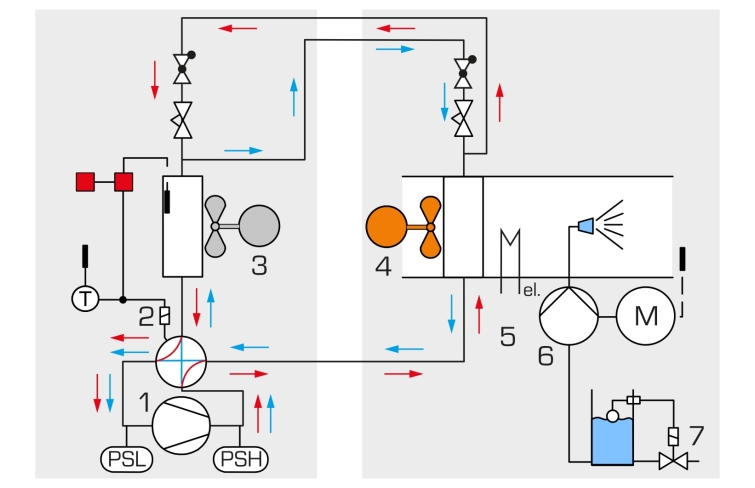

L'installation de climatisation avec fonction de pompe à chaleur refroidit en été et chauffe en hiver.
En mode de chauffage, l'horloge de commutation de dégivrage déclenche le dégivrage par gaz chauds en commutant brièvement la vanne d'inversion à 4 voies.
Lorsque les températures extérieures sont très basses, un chauffage électrique supplémentaire est activé en mode de chauffage.
En cas de faible humidité de l'air, l'hygrostat active la fonction d'humidification.
Des dispositifs de protection typiques tels que des disjoncteurs et des dispositifs de détection de protection antigel viennent compléter le montage électrique.

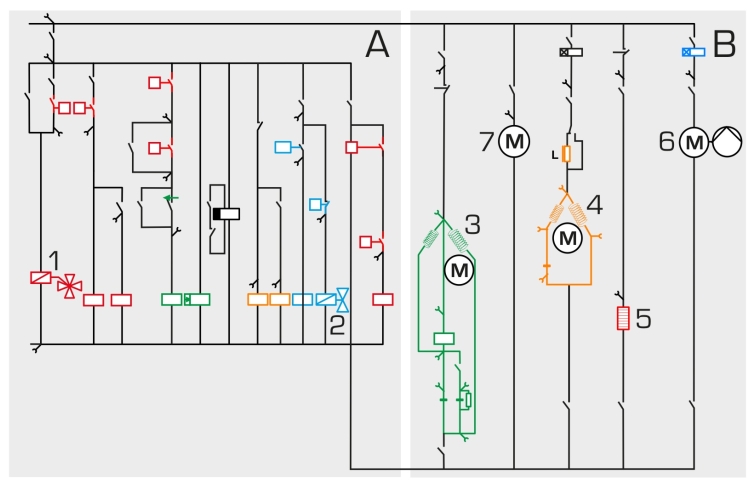

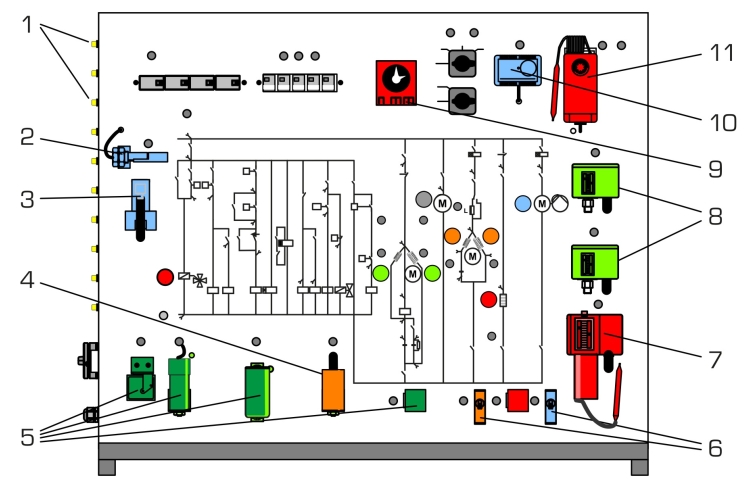

L'état de fonctionnement des composants simulés est affiché par des lampes sur le schéma de connexion qui figure sur le panneau avant.
Il est possible de simuler 30 pannes différents, comme par ex. une rupture de bobine dans le moteur ou des relais défectueux.
Pour l'identification de panne, on surveille les tensions ou les résistances des connecteurs de laboratoire à l'aide d'un multimètre.
L'affichage du schéma de connexion sur le panneau avant facilite l'affectation des points de mesure.

Techniques > Thermique > Génie frigorifique et climatique > Électrotechnique - recherche de pannes
Formations > BTS MS > Systèmes énergétiques et fluidiques

Poids: 48 Kg
Delai de livraison estimé : 16 semaines
