Dans la théorie de la stabilité, les quatre cas de flambement eulériens représentent le flambement élastique par flexion des barres droites soumises à une contrainte de compression.
A partir dune charge donnée (charge de flambement), la barre perd en stabilité et une déformation croissante de la barre est constatée.
Laxe de la barre se déporte latéralement.

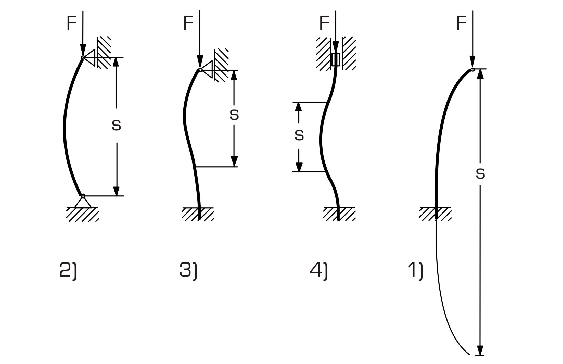

Euler décrit quatre cas de flambement de la barre élastique avec une force de compression axiale pour différents types de montage.
Le WP 121 permet de démontrer de manière claire les quatre cas de flambement eulériens.

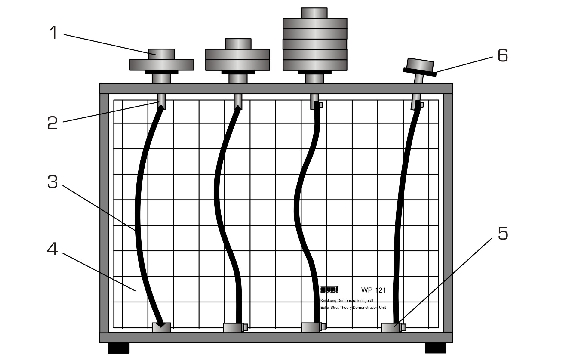

Pour cela, quatre barres sont encastrées ou montées de différentes manières dans un bâti et chargées.
Selon les conditions de montage, différentes forces de poids sont nécessaires jusquà ce que la charge de flambement soit atteinte et que les axes de barre se déportent latéralement.
La longueur de flambement peut être détectée directement devant la paroi arrière blanche avec trame imprimée.
Les barres dessai se composent dacier à ressorts inoxydable et restent dans le domaine élastique pendant lessai.
Selon le type d'appui, les barres dessai sont encastrées ou rotulées.
Tous les cas de flambement eulériens sont ainsi réalisés avec les différents types d'appui.
Des logements sont prévus dans les supports supérieurs afin de placer les poids.
Les barres dessai sont chargées par étapes.
Cela permet de mettre clairement en évidence lapparition de la perte de stabilité, le flambement.

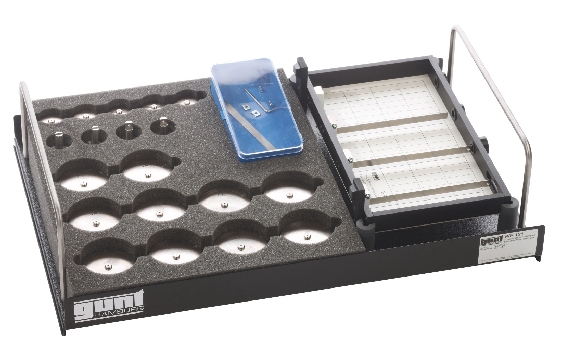

Les pièces dessai sont logées de manière claire et protégées dans un système de rangement.

Techniques > Mécanique > Résistance des matériaux > Flambement et stabilité

Poids: 20 Kg
