Ref: EWTGUWP120
WP 120 Flambement de barres, vérification de la théorie d'heuler (Réf. 020.12000)
influence du matériau, de la section de la longueur, du type d'appui.
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 Dans le domaine de la mécanique appliquée, la perte de stabilité est appelée flambement.
Lorsque l´ axe de la barre est soumis à des forces de compression sous une charge croissante, il se déporte latéralement jusqu´à une défaillance soudaine et violente avant d´ avoir atteint la limite de résistance à la rupture.
À ce stade-là, les contraintes dans la barre restent souvent dans la zone élastique.
WP 120 examine le comportement au flambement de barres soumises à diverses influences.
Tous les problèmes de flambement importants sont illustrés ici dans les essais.

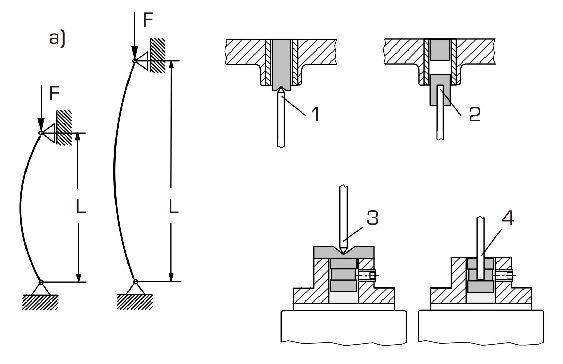

Pour cela, une barre est encastrée ou rotulée aux deux extrémités de l´ appareil d´ essai selon le cas de flambement.

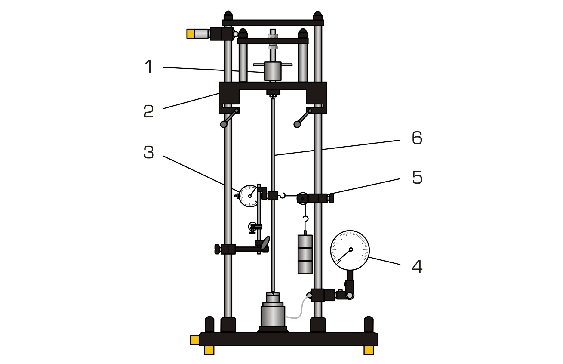

Une force de compression est appliquée sur la barre via une traverse de charge réglable en hauteur et une broche à commande manuelle.
Un palier axial situé entre la broche et l´ appui de la barre empêche toute sollicitation en torsion de la barre d´ essai.
La force appliquée est mesurée hydrauliquement et s´ affiche sur un dynamomètre à cadran.
Un comparateur à cadran affiche la déviation latérale de la barre.
Les essais permettent d´ illustrer l´ influence de différents facteurs comme les longueurs des barres, les matériaux et les types d´ appui, sur le comportement de flambement.
Un dispositif de charge transversale permet de générer des efforts tranchants supplémentaires sur la barre d´ essai.
Les essais peuvent être réalisés en position verticale ou horizontale, le dynamomètre à cadran étant orientable à 90º.
Un jeu complémentaire de barres d´ essai permet d´étendre les possibilités d´ essai du WP120.
Les pièces de l´ essai sont disposées de manière claire, et bien protégées dans un système de rangement.
d\fs16\lang1036 Dans le domaine de la mécanique appliquée, la perte de stabilité est appelée flambement.
Lorsque l´ axe de la barre est soumis à des forces de compression sous une charge croissante, il se déporte latéralement jusqu´à une défaillance soudaine et violente avant d´ avoir atteint la limite de résistance à la rupture.
À ce stade-là, les contraintes dans la barre restent souvent dans la zone élastique.
WP 120 examine le comportement au flambement de barres soumises à diverses influences.
Tous les problèmes de flambement importants sont illustrés ici dans les essais.
Pour cela, une barre est encastrée ou rotulée aux deux extrémités de l´ appareil d´ essai selon le cas de flambement.
Une force de compression est appliquée sur la barre via une traverse de charge réglable en hauteur et une broche à commande manuelle.
Un palier axial situé entre la broche et l´ appui de la barre empêche toute sollicitation en torsion de la barre d´ essai.
La force appliquée est mesurée hydrauliquement et s´ affiche sur un dynamomètre à cadran.
Un comparateur à cadran affiche la déviation latérale de la barre.
Les essais permettent d´ illustrer l´ influence de différents facteurs comme les longueurs des barres, les matériaux et les types d´ appui, sur le comportement de flambement.
Un dispositif de charge transversale permet de générer des efforts tranchants supplémentaires sur la barre d´ essai.
Les essais peuvent être réalisés en position verticale ou horizontale, le dynamomètre à cadran étant orientable à 90º.
Un jeu complémentaire de barres d´ essai permet d´étendre les possibilités d´ essai du WP120.
Les pièces de l´ essai sont disposées de manière claire, et bien protégées dans un système de rangement.
Contenu didactique / Essais
- étude du flambement influencé par
d\fi720 différents types d´ appui et d´ encastrement
différentes longueurs de barre, sections
différents matériaux
de charges transversales supplémentaires
d - vérification de la théorie d´ Euler: flambement au niveau de barres élastiques
- calcul de l´ effort de flambement attendu à l´ aide de la formule d´ Euler
- interprétation graphique de la déviation et de la force
- détermination du module d´élasticité pour un matériau inconnu (plastique renforcé de fibre de verre)
- mesure de la force et de la déviation

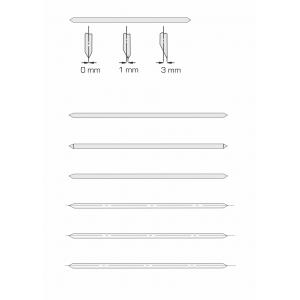

- avec le jeu complémentaire WP 120.01: étude du comportement de flambement sous l´ influence
d\fi720 de différentes formes de la coupe transversale

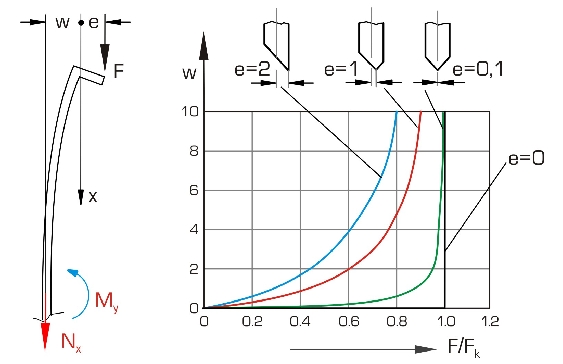

d´ application d´ une force excentrique
d
Les grandes lignes
- étude de tous les problèmes de flambement importants
- vérification de la théorie d´ Euler sur le flambement
- essais avec application de forces excentriques et charge transversale
- documentation didactique très complète
Les caractéristiques techniques
Barres d´ essai
- nombre: 11
- longueur des barres: 350...700mm (max.)
- matériaux: aluminium, cuivre, laiton, acier, plastique renforcé de fibre de verre
- coupes transversales: 10x4mm, 25x6mm, 25x10mm
Broche de charge
- force: max. 2000N
- course: max. 10mm
Déviation latérale: max. 20mm
Orifice du logement de la barre d´ essai: Ø=20mm
Poids pour charge transversale: max. 20N
- 1x 5N (suspente), 3x 5N
Plages de mesure
- force: 0...2500N, graduation: 50N
- déviation: 0...20mm, graduation: 0,01mm
- étude du flambement influencé par
d\fi720 différents types d´ appui et d´ encastrement
différentes longueurs de barre, sections
différents matériaux
de charges transversales supplémentaires
d - vérification de la théorie d´ Euler: flambement au niveau de barres élastiques
- calcul de l´ effort de flambement attendu à l´ aide de la formule d´ Euler
- interprétation graphique de la déviation et de la force
- détermination du module d´élasticité pour un matériau inconnu (plastique renforcé de fibre de verre)
- mesure de la force et de la déviation
- avec le jeu complémentaire WP 120.01: étude du comportement de flambement sous l´ influence
d\fi720 de différentes formes de la coupe transversale
d´ application d´ une force excentrique
d
Les grandes lignes
- étude de tous les problèmes de flambement importants
- vérification de la théorie d´ Euler sur le flambement
- essais avec application de forces excentriques et charge transversale
- documentation didactique très complète
Les caractéristiques techniques
Barres d´ essai
- nombre: 11
- longueur des barres: 350...700mm (max.)
- matériaux: aluminium, cuivre, laiton, acier, plastique renforcé de fibre de verre
- coupes transversales: 10x4mm, 25x6mm, 25x10mm
Broche de charge
- force: max. 2000N
- course: max. 10mm
Déviation latérale: max. 20mm
Orifice du logement de la barre d´ essai: Ø=20mm
Poids pour charge transversale: max. 20N
- 1x 5N (suspente), 3x 5N
Plages de mesure
- force: 0...2500N, graduation: 50N
- déviation: 0...20mm, graduation: 0,01mm
Informations logistiques
Dimensions et poids
Lxlxh: 620x450x1150mm
Poids: env. 63kg
Lxlxh: 1170x480x178mm (système de rangement)
Poids: env. 12kg (système de rangement)
Liste de livraison
1 appareil d´ essai
1 jeu d´é prouvettes
1 jeu d´ instruments de mesure
1 système de rangement avec mousse de protection
1 documentation didactique
Lxlxh: 620x450x1150mm
Poids: env. 63kg
Lxlxh: 1170x480x178mm (système de rangement)
Poids: env. 12kg (système de rangement)
Liste de livraison
1 appareil d´ essai
1 jeu d´é prouvettes
1 jeu d´ instruments de mesure
1 système de rangement avec mousse de protection
1 documentation didactique
Poids: 63 Kg Delai de livraison estimé : 5 semaines
