SE 110.57 Flambement de barres (Réf. 022.11057)
Détermination charge flambement, influence matériau, appui, effort tranchant, Nécessite bâti SE 112
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 Du fait de leur fonction, les composants longs et étroits tels que barres, poutres, tubulures etc. sont souvent soumis à une contrainte de compression sous l´ effet de forces s'exerçant parallèlement à leur axe.
Sous l´ effet de forces de compression critiques, il est possible que de tels composants perdent en stabilité et soient déportés latéralement.
Cette perte de stabilité brutale et continue est désignée par le terme technique de flambement.
Dans ce cas, la défaillance ne concerne pas le matériau mais la forme du composant.
À ce stade-là, les contraintes dans la barre restent souvent dans la zone élastique.
Le SE 110.57 permet d´ illustrer très clairement le flambement élastique de barres soumises à différentes influences.

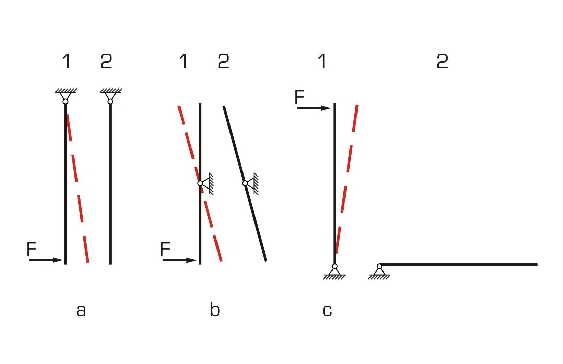

Pour cela, une barre est encastrée ou rotulée aux deux extrémités selon le cas de flambement.

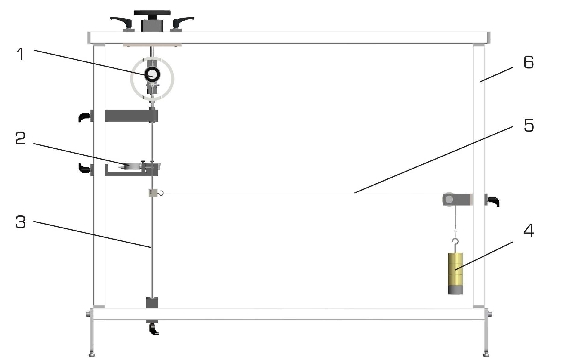

Un dispositif de charge permet d´ appliquer une force de compression sur la barre.
La force appliquée est mesurée et affichée sur un dynamomètre à cadran. Un comparateur à cadran affiche la déviation latérale de la barre.
Des essais permettent de démontrer d´ autres éléments qui influencent le comportement de flambement, p.ex. en variant les matériaux ou les coupes transversales.
Un autre essai montre l´ influence d´ efforts tranchants supplémentaires.
À cet effet, on applique un effort tranchant sur l´ articulation de la barre de flambement en utilisant un câble et un poids.
Les pièces de l´ essai sont disposées de manière claire, et bien protégées dans un système de rangement.
L´ ensemble du montage expérimental est monté dans le bâti SE 112.
d\fs16\lang1036 Du fait de leur fonction, les composants longs et étroits tels que barres, poutres, tubulures etc. sont souvent soumis à une contrainte de compression sous l´ effet de forces s'exerçant parallèlement à leur axe.
Sous l´ effet de forces de compression critiques, il est possible que de tels composants perdent en stabilité et soient déportés latéralement.
Cette perte de stabilité brutale et continue est désignée par le terme technique de flambement.
Dans ce cas, la défaillance ne concerne pas le matériau mais la forme du composant.
À ce stade-là, les contraintes dans la barre restent souvent dans la zone élastique.
Le SE 110.57 permet d´ illustrer très clairement le flambement élastique de barres soumises à différentes influences.
Pour cela, une barre est encastrée ou rotulée aux deux extrémités selon le cas de flambement.
Un dispositif de charge permet d´ appliquer une force de compression sur la barre.
La force appliquée est mesurée et affichée sur un dynamomètre à cadran. Un comparateur à cadran affiche la déviation latérale de la barre.
Des essais permettent de démontrer d´ autres éléments qui influencent le comportement de flambement, p.ex. en variant les matériaux ou les coupes transversales.
Un autre essai montre l´ influence d´ efforts tranchants supplémentaires.
À cet effet, on applique un effort tranchant sur l´ articulation de la barre de flambement en utilisant un câble et un poids.
Les pièces de l´ essai sont disposées de manière claire, et bien protégées dans un système de rangement.
L´ ensemble du montage expérimental est monté dans le bâti SE 112.
Contenu didactique / Essais
- étude du flambement influencé par
-- différents types d´ appui et d´ encastrement
-- différentes sections
-- différents matériaux
-- efforts tranchants supplémentaires
- vérification de la théorie d´ Euler: flambement au niveau de barres élastiques
- mesure de la force et de la déviation
- calcul de l´ effort de flambement attendu avec la formule d´ Euler du flambement
- interprétation graphique de la déviation et de la force
Les grandes lignes
- démonstration du flambement sur des barres
- barres d´ essai constituées de différents matériaux et pour différents types d´ appui
- essais avec application d´ une force excentrique et d´ efforts tranchants
- étude du flambement influencé par
-- différents types d´ appui et d´ encastrement
-- différentes sections
-- différents matériaux
-- efforts tranchants supplémentaires
- vérification de la théorie d´ Euler: flambement au niveau de barres élastiques
- mesure de la force et de la déviation
- calcul de l´ effort de flambement attendu avec la formule d´ Euler du flambement
- interprétation graphique de la déviation et de la force
Les grandes lignes
- démonstration du flambement sur des barres
- barres d´ essai constituées de différents matériaux et pour différents types d´ appui
- essais avec application d´ une force excentrique et d´ efforts tranchants
Caractéristiques techniques

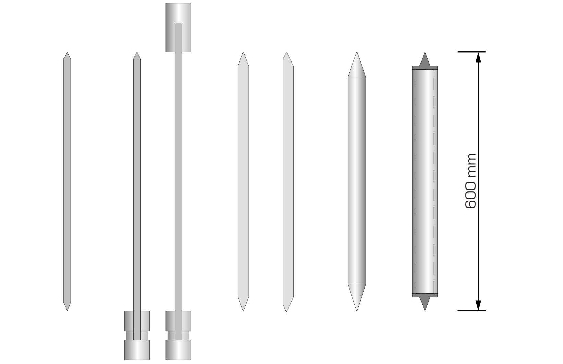

Barres d´ essai
- 3x acier, Lxlxh: 600x20x4mm
- 2x aluminium, Lxlxh: 600x25x6mm
- 1x aluminium, LxD: 600x10mm
- 1x aluminium, Lxlxh: 600x15x2mm
Poids
- 1x 2,5N (suspente)
- 3x 5N
Measuring ranges
- force: ±5kN
- déplacement: 0...10mm, graduation: 0,01mm
Barres d´ essai
- 3x acier, Lxlxh: 600x20x4mm
- 2x aluminium, Lxlxh: 600x25x6mm
- 1x aluminium, LxD: 600x10mm
- 1x aluminium, Lxlxh: 600x15x2mm
Poids
- 1x 2,5N (suspente)
- 3x 5N
Measuring ranges
- force: ±5kN
- déplacement: 0...10mm, graduation: 0,01mm
Informations logistiques
Dimensions et poids
Lxlxh: 1170x480x178mm (système de rangement)
Poids: env. 30kg (total)
Liste de livraison
1 dispositif de charge
1 jeu de barres d´ essai
1 appui
2 comparateurs à cadran
1 câble
1 poulie de renvoi
1 jeu de poids
1 système de rangement avec mousse de protection
1 documentation didactique
Lxlxh: 1170x480x178mm (système de rangement)
Poids: env. 30kg (total)
Liste de livraison
1 dispositif de charge
1 jeu de barres d´ essai
1 appui
2 comparateurs à cadran
1 câble
1 poulie de renvoi
1 jeu de poids
1 système de rangement avec mousse de protection
1 documentation didactique
Poids: 30 Kg Delai de livraison estimé : 5 semaines
