Ref: EWTGUTM260
TM 260 Dispositif d’entraînement pour essais de tribologie (Réf. 040.26000)
Etude de différents cas de frottement, glissement, roulement, nécessite le TM260.01...06
La tribologie étudie le frottement, lusure et la lubrification.
Un frottement se produit lorsque deux corps solides sont en contact et que leur mouvement est entravé.
Si une perte progressive de matière sajoute à cela, elle est qualifiée dusure.
Pour minimiser le frottement et lusure, on utilise des lubrifiants appropriés.
Lunité dentraînement TM 260, associée aux appareils dessai TM 260.01 à TM 260.06, couvre un cours complet détude des phénomènes tribologiques avec toute une série dessais.
Différents cas de frottement par roulement et par glissement peuvent être présentés de manière très explicite en classe ou étudiés dans le laboratoire.
Les paramètres dun système tribologique sont enregistrés et évalués.
Une sélection très complète de paires de friction permet, entre autres, de montrer que la force de frottement ne dépend pas des surfaces de contact.

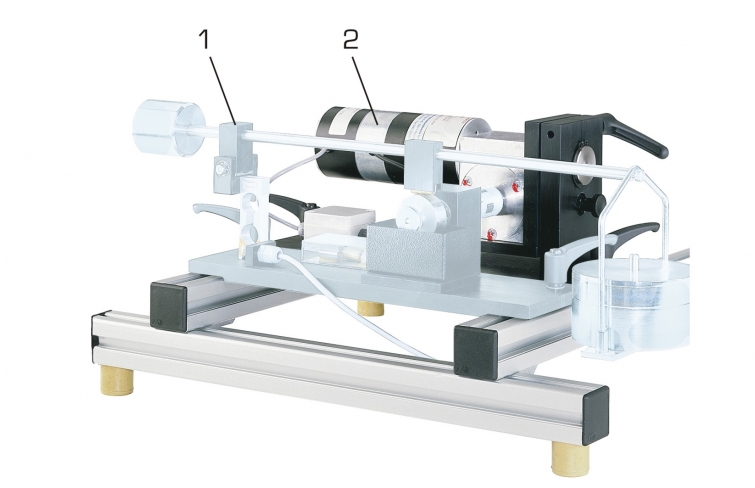

Le TM 260 est constitué dun bâti sur lequel une unité dentraînement est montée avec un appareil d'essai, et dun appareil d'affichage et de commande.
Il est rapide et facile à monter à laide des éléments à serrage rapide.

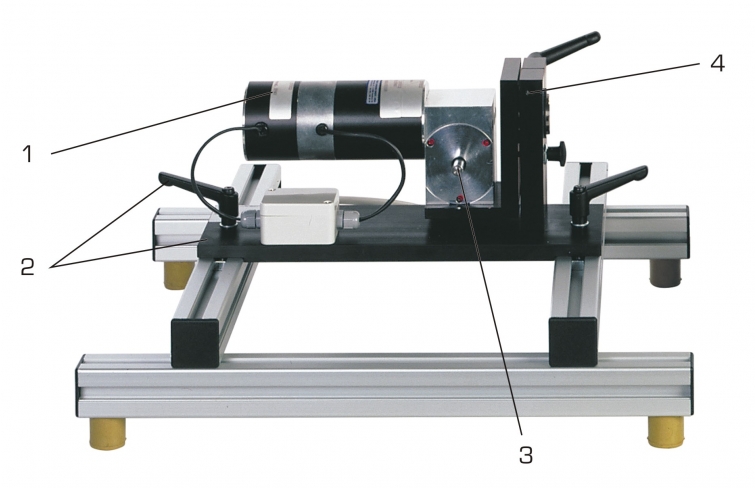

Lunité dentraînement dispose dun support pivotant du bloc-moteur.

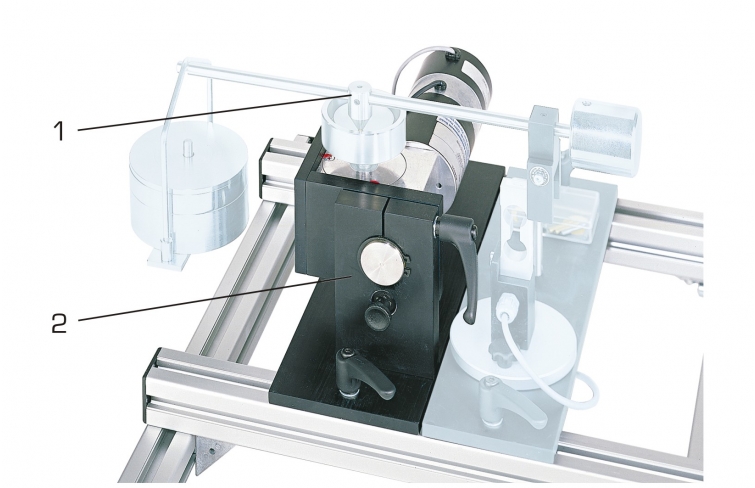

Cela permet de placer larbre dentraînement en position horizontale ou verticale.
La vitesse de rotation du moteur à courant continu est ajustable en continu; elle est enregistrée par un codeur incrémental.
La mesure des forces de frottement est assurée par des capteurs de force dans chaque appareil dessai.
Lappareil d'affichage et de commande affiche la force de frottement et la vitesse de rotation, et permet lajustage en continu de la vitesse de rotation.
Le cours permet de réaliser les essais suivants:
Frottement de roulement sur des roues de friction (TM 260.01)
Comportement élasto-hydrodynamique (TM 260.02)
Frottement de glissement sur goupille-disque (TM 260.03)
Vibrations à friction (TM 260.04)
Frottement de glissement sur goupille cylindrique-rouleau (TM 260.05)
Répartition de pression dans des paliers lisses (TM 260.06).
Un frottement se produit lorsque deux corps solides sont en contact et que leur mouvement est entravé.
Si une perte progressive de matière sajoute à cela, elle est qualifiée dusure.
Pour minimiser le frottement et lusure, on utilise des lubrifiants appropriés.
Lunité dentraînement TM 260, associée aux appareils dessai TM 260.01 à TM 260.06, couvre un cours complet détude des phénomènes tribologiques avec toute une série dessais.
Différents cas de frottement par roulement et par glissement peuvent être présentés de manière très explicite en classe ou étudiés dans le laboratoire.
Les paramètres dun système tribologique sont enregistrés et évalués.
Une sélection très complète de paires de friction permet, entre autres, de montrer que la force de frottement ne dépend pas des surfaces de contact.
Le TM 260 est constitué dun bâti sur lequel une unité dentraînement est montée avec un appareil d'essai, et dun appareil d'affichage et de commande.
Il est rapide et facile à monter à laide des éléments à serrage rapide.
Lunité dentraînement dispose dun support pivotant du bloc-moteur.
Cela permet de placer larbre dentraînement en position horizontale ou verticale.
La vitesse de rotation du moteur à courant continu est ajustable en continu; elle est enregistrée par un codeur incrémental.
La mesure des forces de frottement est assurée par des capteurs de force dans chaque appareil dessai.
Lappareil d'affichage et de commande affiche la force de frottement et la vitesse de rotation, et permet lajustage en continu de la vitesse de rotation.
Le cours permet de réaliser les essais suivants:
Frottement de roulement sur des roues de friction (TM 260.01)
Comportement élasto-hydrodynamique (TM 260.02)
Frottement de glissement sur goupille-disque (TM 260.03)
Vibrations à friction (TM 260.04)
Frottement de glissement sur goupille cylindrique-rouleau (TM 260.05)
Répartition de pression dans des paliers lisses (TM 260.06).
Contenu didactique / Essais
- en association avec les appareils dessai TM260.01 à TM 260.06
-- frottement de roulement de deux disques avec glissement
-- comportement élastohydrodynamique (théorie EHD), frottement de roulement pur dune bille contre une surface plane
-- contrôle de lusure: tige contre disque
-- contrôle de lusure: essai de la roue de friction
-- vibrations à friction et effets slip-stick
-- répartition de pression dans un palier lisse
Les grandes lignes
- module de base pour létude de différents cas de frottements de glissement et de roulement pur
- force de serrage par des poids et un levier
- mesure électronique des forces de frottement entre les partenaires de friction
Les caractéristiques techniques
Moteur à courant continu
- vitesse de rotation nominale: 3000min^-1^
- couple: 18,5Nm
Engrenage à vis sans fin: transmission 15:1
- vitesse de rotation de service: 0...200min^-1^, régulation électronique
Plages de messure
- force: 0...50N
- vitesse de rotation: 0...200min^-1^
230V, 50Hz, 1 phase
- en association avec les appareils dessai TM260.01 à TM 260.06
-- frottement de roulement de deux disques avec glissement
-- comportement élastohydrodynamique (théorie EHD), frottement de roulement pur dune bille contre une surface plane
-- contrôle de lusure: tige contre disque
-- contrôle de lusure: essai de la roue de friction
-- vibrations à friction et effets slip-stick
-- répartition de pression dans un palier lisse
Les grandes lignes
- module de base pour létude de différents cas de frottements de glissement et de roulement pur
- force de serrage par des poids et un levier
- mesure électronique des forces de frottement entre les partenaires de friction
Les caractéristiques techniques
Moteur à courant continu
- vitesse de rotation nominale: 3000min^-1^
- couple: 18,5Nm
Engrenage à vis sans fin: transmission 15:1
- vitesse de rotation de service: 0...200min^-1^, régulation électronique
Plages de messure
- force: 0...50N
- vitesse de rotation: 0...200min^-1^
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 500x450x280mm (module de base)
Poids: env. 10kg
Lxlxh: 360x330x170mm (appareil d'affichage et de commande)
Poids: env. 6kg
Liste de livraison
1 module de base
1 appareil d'affichage et de commande
1 jeu de câbles
1 documentation didactique
Lxlxh: 500x450x280mm (module de base)
Poids: env. 10kg
Lxlxh: 360x330x170mm (appareil d'affichage et de commande)
Poids: env. 6kg
Liste de livraison
1 module de base
1 appareil d'affichage et de commande
1 jeu de câbles
1 documentation didactique
