TM 260.06 Répartition de pression dans des paliers lisses pour TM 260 (Réf. 040.26006)
Démonstration de la répartition de la pression dans une lubrification hydrodynamique
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 Le domaine de la tribologie porte sur toutes les formes de frottement.
Dans le palier lisse ont lieu des frottements solides, liquides et mixtes.
En fonctionnement, le frottement est totalement liquide, l'arbre et la coquille du palier sont séparés par un film lubrifiant porteur.
La fonction portante du film lubrifiant peut être décrite au moyen de la répartition de pression dans la fente du palier.
L'appareil d'essai TM 260.06 permet de visualiser l'évolution de la pression dans le palier lisse avec une lubrification hydrodynamique.

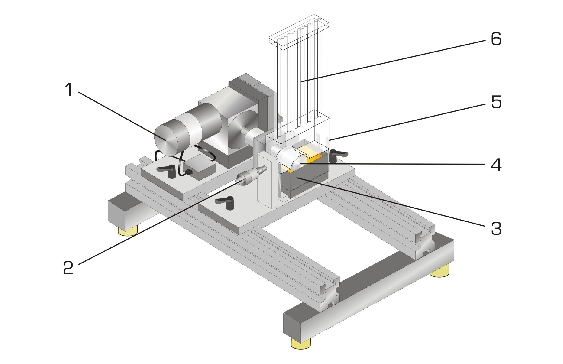

L´ appareil d'essai comprend à cet effet un coussinet de palier ouvert qui entoure un arbre seulement #divide1#de moitié et simule le palier lisse.
Le coussinet de palier est fixé de manière mobile à deux tôles élastiques.

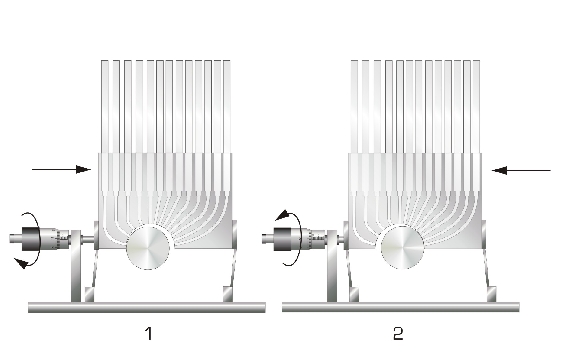

À la différence des paliers lisses hydrodynamiques réels, la largeur de fente peut être ajustée par le biais du logement de palier mobile dans la direction radiale à l´ aide des tôles élastiques et d´ une vis micrométrique.
Pour la réalisation de l´ essai, l´ unité d´ entraînement TM 260 est requise.
L´ appareil d´ essai se monte rapidement et facilement sur le bâti de l´ unité grâce à des éléments à serrage rapide.
L´ entraînement de l´ arbre est assuré par un accouplement fixable entre l´ unité d´ entraînement et l´ engrenage.
L´ appareil d'affichage et de commande de l´ unité d´ entraînement affiche la force de frottement et la vitesse de rotation et permet l´ ajustage en continu de la vitesse de rotation.

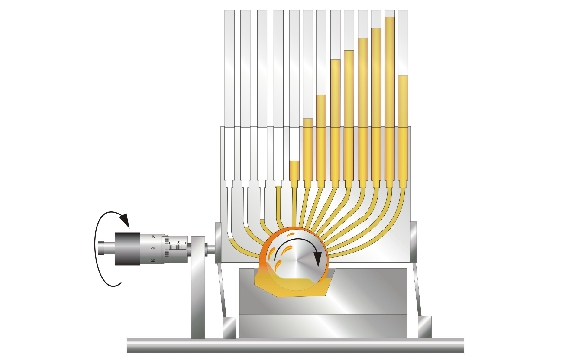

Pour la mesure de pression, 13 points de mesure se trouvent sur le pourtour du coussinet de palier.
Les pressions sont lues sur un manomètre à 13 tubes en observant la hauteur de chaque colonne de liquide.
L´ alimentation en lubrifiant est assurée par un carter d´ huile.
Le coussinet de palier est transparent, ce qui permet de bien observer l´ essai.
d\fs16\lang1036 Le domaine de la tribologie porte sur toutes les formes de frottement.
Dans le palier lisse ont lieu des frottements solides, liquides et mixtes.
En fonctionnement, le frottement est totalement liquide, l'arbre et la coquille du palier sont séparés par un film lubrifiant porteur.
La fonction portante du film lubrifiant peut être décrite au moyen de la répartition de pression dans la fente du palier.
L'appareil d'essai TM 260.06 permet de visualiser l'évolution de la pression dans le palier lisse avec une lubrification hydrodynamique.
L´ appareil d'essai comprend à cet effet un coussinet de palier ouvert qui entoure un arbre seulement #divide1#de moitié et simule le palier lisse.
Le coussinet de palier est fixé de manière mobile à deux tôles élastiques.
À la différence des paliers lisses hydrodynamiques réels, la largeur de fente peut être ajustée par le biais du logement de palier mobile dans la direction radiale à l´ aide des tôles élastiques et d´ une vis micrométrique.
Pour la réalisation de l´ essai, l´ unité d´ entraînement TM 260 est requise.
L´ appareil d´ essai se monte rapidement et facilement sur le bâti de l´ unité grâce à des éléments à serrage rapide.
L´ entraînement de l´ arbre est assuré par un accouplement fixable entre l´ unité d´ entraînement et l´ engrenage.
L´ appareil d'affichage et de commande de l´ unité d´ entraînement affiche la force de frottement et la vitesse de rotation et permet l´ ajustage en continu de la vitesse de rotation.
Pour la mesure de pression, 13 points de mesure se trouvent sur le pourtour du coussinet de palier.
Les pressions sont lues sur un manomètre à 13 tubes en observant la hauteur de chaque colonne de liquide.
L´ alimentation en lubrifiant est assurée par un carter d´ huile.
Le coussinet de palier est transparent, ce qui permet de bien observer l´ essai.
Contenu didactique / Essais
- en association avec l´ unité d´ entraînement
-- répartition de pression dans le palier lisse en fonction de la vitesse de rotation
-- répartition de la pression dans le palier lisse en fonction de la charge ou de la largeur de la fente du palier
-- limite de stabilité en fonction de la largeur de la fente
Les grandes lignes
- représentation de la répartition de pression radiale dans un palier lisse avec différentes largeurs de fente du palier
- boîtier du palier en plastique transparent
Les caractéristiques techniques
Arbre
- diamètre: 50mm
- longueur: 50mm
- matériau: acier inoxydable
Coquille du palier
- diamètre: 52,5mm
- fente du palier ajustable de: 0...2,5mm
Dispositif de réglage de la coque du palier
- graduation: 0,01mm
Classe de viscosité ISO de l'huile: VG 32
Measuring ranges
- pression: 360mm de colonne d'huile
- vitesse de rotation: 0...200min^-1^
- en association avec l´ unité d´ entraînement
-- répartition de pression dans le palier lisse en fonction de la vitesse de rotation
-- répartition de la pression dans le palier lisse en fonction de la charge ou de la largeur de la fente du palier
-- limite de stabilité en fonction de la largeur de la fente
Les grandes lignes
- représentation de la répartition de pression radiale dans un palier lisse avec différentes largeurs de fente du palier
- boîtier du palier en plastique transparent
Les caractéristiques techniques
Arbre
- diamètre: 50mm
- longueur: 50mm
- matériau: acier inoxydable
Coquille du palier
- diamètre: 52,5mm
- fente du palier ajustable de: 0...2,5mm
Dispositif de réglage de la coque du palier
- graduation: 0,01mm
Classe de viscosité ISO de l'huile: VG 32
Measuring ranges
- pression: 360mm de colonne d'huile
- vitesse de rotation: 0...200min^-1^
Informations logistiques
Dimensions et poids
Lxlxh: 350x150x450mm
Poids: env. 4kg
Liste de livraison
1 appareil d´ essai
1 huile (0,5L)
1 documentation didactique
Lxlxh: 350x150x450mm
Poids: env. 4kg
Liste de livraison
1 appareil d´ essai
1 huile (0,5L)
1 documentation didactique
