En technique de palier et dentraînement, des frottements dynamiques apparaissent aux endroits de glissement et de roulement, et entraînent des pertes de performance des systèmes techniques.
Parmi les frottements dynamiques, on distingue le frottement de glissement, de roulement pur, de roulement et de pivotement.
Pour le frottement de glissement, on a uniquement un mouvement de translation des deux corps.
Un frottement de roulement pur apparaît lorsque deux corps roulent lun sur lautre, sans glissement.
Lors dun frottement de roulement, un faible mouvement de glissement se superpose au mouvement de roulement.
Le frottement de roulement est donc la combinaison dun frottement de roulement pur et dun frottement de glissement.
Le système tribologique du TM 260.01 permet dobtenir une représentation claire du frottement de roulement, et détudier les forces de frottement.#divide1#

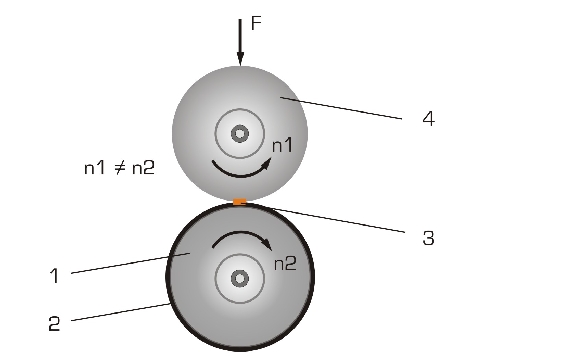

Lappareil dessai comprend deux roues de friction avec la paire de matériaux aluminium/caoutchouc aux points de contact.
Le glissement entre les roues de friction est maintenu constant à 4% au moyen dun engrenage.
La force de serrage peut être ajustée graduellement par un levier jusquà 80N max.
Lappareil dessai est pourvu dun réservoir dalimentation en lubrifiant.
Il est possible détudier différents états de lubrification tels que le frottement à sec, la lubrification à leau ou à lhuile.
Pour la réalisation de lessai, lunité dentraînement TM 260 est requise.

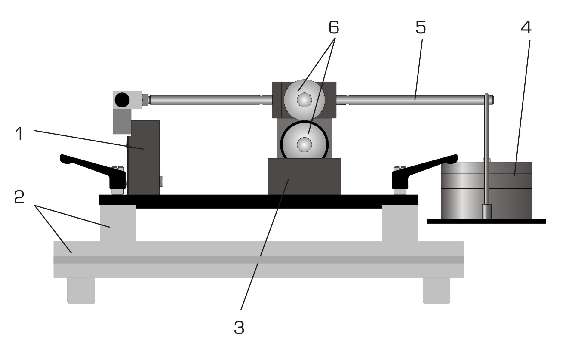

Lappareil dessai se monte rapidement et facilement sur le bâti de lunité grâce à des éléments à serrage rapide.
Lentraînement de la roue motrice est assuré par un accouplement fixable entre lunité dentraînement et lengrenage.
Lappareil d'affichage et de commande de lunité dentraînement affiche la force de frottement et la vitesse de rotation, et permet lajustage en continu de la vitesse de rotation.

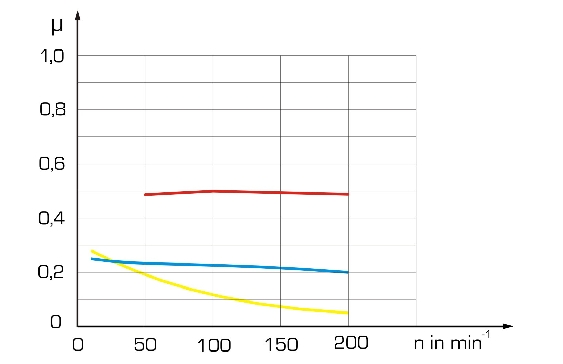

Lors des essais, on peut déterminer la force de frottement ainsi que le coefficient de frottement. Un capteur de force assure la mesure des forces de frottement.

Techniques > Mécanique > Principe de projet mécanique > Paliers, tribologie et usure
Formations > BTS MS > Systèmes de production

Poids: 7 Kg
Delai de livraison estimé : 16 semaines
