La série dappareils RT 451 - 455 est entièrement constituée de composants industriels, offrant ainsi une introduction à la technique de régulation en lien étroit avec la pratique.
Lutilisation de capteurs intelligents permet dexpliquer les principes de base des applications de lIndustrie 4.0.
Grâce à une électronique dévaluation intégrée, les capteurs intelligents sont capables non seulement dacquérir des valeurs de mesure, mais aussi de traiter des signaux.
Outre les données de processus, léchange de données de configuration, de diagnostic ou de statistiques est ainsi possible.
En pratique, cela accélère la transformation des lignes de production ou permet dassurer un entretien prédictif, par exemple.

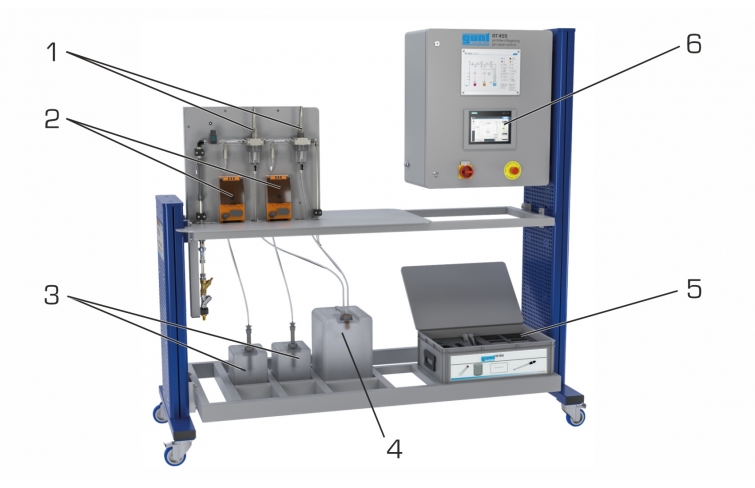

Le RT 455 possède tous les composants nécessaires à un circuit de régulation ouvert et fermé.

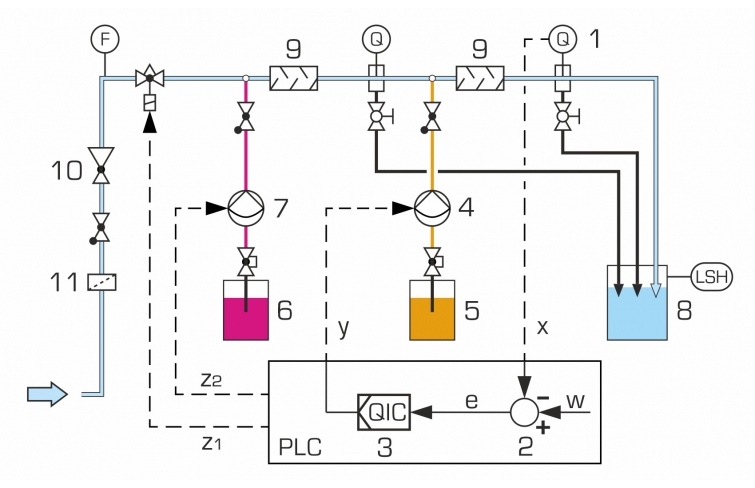

Une section de tuyau avec écoulement deau comme fluide de base sert de système réglé.
Lélément de mesure est un capteur de pH intelligent qui enregistre le pH en tant que grandeur réglée à la sortie de la section de tuyau.
Pour permettre la génération de grandeurs perturbatrices, une pompe de dosage pour lajout de base et une électrovanne continue se trouvent dans lentrée de la section de tuyau pour modifier débit massique.
Un deuxième capteur de pH intelligent affiche le pH après lajout de la base.
Une pompe de dosage en aval sert dactionneur; elle ajoute de lacide pour la neutralisation.
Les mélangeurs statiques assurent un bon mélange de leau et des solutions ajoutées.
La solution qui sort de la section de tuyau est recueillie dans un réservoir de produit.
Pour lélimination, les accessoires pour la mesure manuelle du pH sont inclus dans la liste de livraison.
Le raccordement des capteurs intelligents est assuré par Modbus et permet également létalonnage des capteurs via lAPI et la transmission des paramètres.

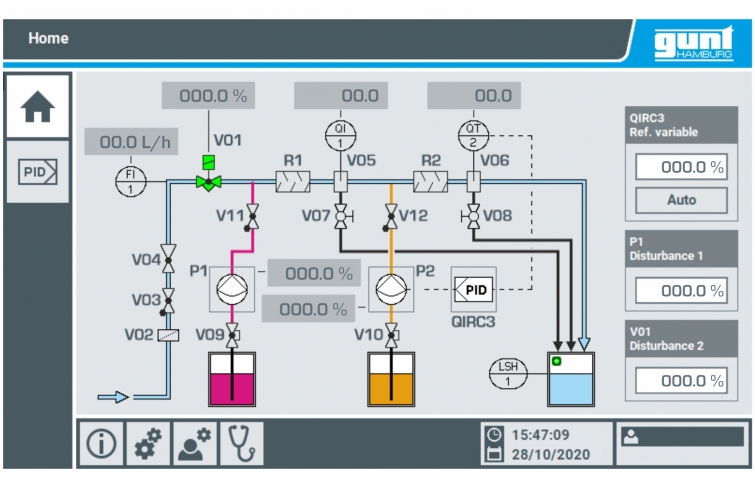

Le banc dessai est commandé et exploité via lAPI intégré et lécran tactile ou par le logiciel GUNT (PC externe requis).
Le comportement de régulation est affiché directement sous la forme de variation dans le temps.
Le logiciel compatible réseau permet de suivre et dévaluer les essais sur un nombre illimité de postes de travail via une connexion LAN/WLAN avec le réseau local.

Contenu didactique/essais
- construction et fonctionnement dune régulation de pH
- étude des propriétés des circuits de régulation ouverts et fermés
- étude de réponse à une perturbation et à la grandeur de référence
- familiarisation avec les composants industriels de la technique de régulation:
API Siemens comme régulateur numérique,
capteur de pH intelligent comme élément de mesure,
pompe de dosage comme actionneur
- familiarisation avec Modbus pour la connexion de capteurs intelligents
standard ouvert
échange rapide des données
transmission supplémentaire des paramètres

Techniques > Régulation > Systèmes industriels
Techniques > Génie des Procédés > Principes de base du génie des procédés > Systèmes industriels de régulation
Techniques > Génie des Procédés > Pilotes simples en génie des procédés > Systèmes industriels de régulation
Techniques > Maintenance - Productique > Régulation > Bases de la régulation - Systèmes industriels

Poids: 260 Kg
Delai de livraison estimé : 16 semaines
