Ref: EWTGURT586
RT 586 Régulation de la qualité de l’eau (Réf. 080.58600)
Régulation du pH, du potentiel redox, de la concentration d'oxygène et conductibilité électrique
Une qualité d´ eau satisfaisante est la condition préalable de nombreux procédés de production.
Le RT 586 permet de contrôler et de réguler les paramètres centraux de l´ eau.

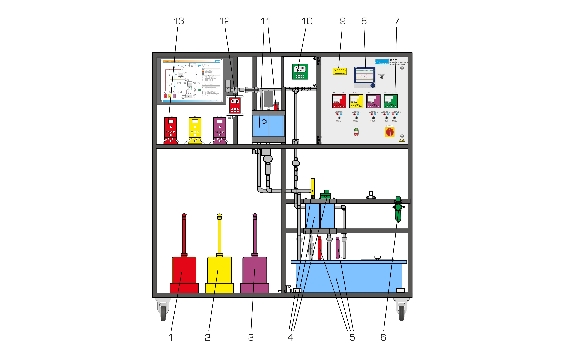

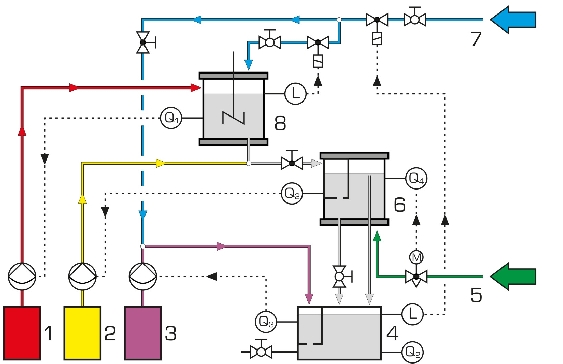

L´ eau coule dans un réservoir transparent avec mobile d'agitation.
Un capteur mesure la conductibilité de l´ eau.
Elle s´ affiche au niveau d´ un appareil de mesure et est envoyée à un régulateur sous forme de signal électrique.
La conductibilité souhaitée est ajustée comme grandeur de référence au niveau du régulateur.
En ajoutant de la lessive de soude diluée avec une pompe de dosage, le régulateur modifie la conductibilité de l´ eau.
L´ ajout de lessive de soude augmente le pH de l´ eau.
L'eau coule dans un deuxième réservoir transparent.
Un capteur mesure le pH.
Le pH souhaité est ajustée comme grandeur de référence au niveau du régulateur.
En ajoutant de l´ acide sulfurique dilué avec une pompe de dosage, l´ eau est neutralisée.
Un autre capteur dans ce réservoir mesure la concentration d'oxygène de l´ eau.
Elle s´ affiche au niveau d´ un appareil de mesure et est envoyée au régulateur sous forme de signal électrique.
Via la vanne de régulation, le régulateur influence l´ injection d´ air comprimé et donc la concentration d'oxygène de l´ eau.
L´ eau coule dans un réservoir collecteur.
La régulation du potentiel redox s´ effectue dans une partie séparée du réservoir collecteur.
Le potentiel redox est mesuré dans cette partie à l´ aide d´ un capteur.
En ajoutant de la solution iodée avec une pompe de dosage, le régulateur modifie le potentiel redox de l´ eau.
Un capteur mesure le pH de l´ eau dans le réservoir collecteur en vue d´ un contrôle.
Il s´ affiche au format numérique au niveau de l'armoire de commande.
Un enregistreur à tracé continu 6 voies est disponible pour enregistrer les grandeurs de processus.
Le RT 586 permet de contrôler et de réguler les paramètres centraux de l´ eau.
L´ eau coule dans un réservoir transparent avec mobile d'agitation.
Un capteur mesure la conductibilité de l´ eau.
Elle s´ affiche au niveau d´ un appareil de mesure et est envoyée à un régulateur sous forme de signal électrique.
La conductibilité souhaitée est ajustée comme grandeur de référence au niveau du régulateur.
En ajoutant de la lessive de soude diluée avec une pompe de dosage, le régulateur modifie la conductibilité de l´ eau.
L´ ajout de lessive de soude augmente le pH de l´ eau.
L'eau coule dans un deuxième réservoir transparent.
Un capteur mesure le pH.
Le pH souhaité est ajustée comme grandeur de référence au niveau du régulateur.
En ajoutant de l´ acide sulfurique dilué avec une pompe de dosage, l´ eau est neutralisée.
Un autre capteur dans ce réservoir mesure la concentration d'oxygène de l´ eau.
Elle s´ affiche au niveau d´ un appareil de mesure et est envoyée au régulateur sous forme de signal électrique.
Via la vanne de régulation, le régulateur influence l´ injection d´ air comprimé et donc la concentration d'oxygène de l´ eau.
L´ eau coule dans un réservoir collecteur.
La régulation du potentiel redox s´ effectue dans une partie séparée du réservoir collecteur.
Le potentiel redox est mesuré dans cette partie à l´ aide d´ un capteur.
En ajoutant de la solution iodée avec une pompe de dosage, le régulateur modifie le potentiel redox de l´ eau.
Un capteur mesure le pH de l´ eau dans le réservoir collecteur en vue d´ un contrôle.
Il s´ affiche au format numérique au niveau de l'armoire de commande.
Un enregistreur à tracé continu 6 voies est disponible pour enregistrer les grandeurs de processus.
Contenu didactique / Essais
- comparaison de différents types de régulateurs
-- régulateur P, PD, PI et PID
-- régulateur deux points
- influence de la lessive de soude sur la conductibilité électrique et le pH
- influence de l´ acide sulfurique sur le pH
- influence de l´ injection d´ air sur la concentration d'oxygène
- influence de l´ iode sur le potentiel redox
Les grandes lignes
- régulation du pH, du potentiel redox, de la concentration d'oxygène et de la conductibilité électrique
- 4 boucles de régulation avec régulateurs industriels
- comparaison de différents types de régulateurs
-- régulateur P, PD, PI et PID
-- régulateur deux points
- influence de la lessive de soude sur la conductibilité électrique et le pH
- influence de l´ acide sulfurique sur le pH
- influence de l´ injection d´ air sur la concentration d'oxygène
- influence de l´ iode sur le potentiel redox
Les grandes lignes
- régulation du pH, du potentiel redox, de la concentration d'oxygène et de la conductibilité électrique
- 4 boucles de régulation avec régulateurs industriels
Caractéristiques techniques
Réservoirs
- réservoirs transparents: 2x 5L
- réservoir collecteur: 80L
- réservoirs en plastique: 3x 5L
Pompes de dosage
- débit de refoulement max.: 2,1L/h chacune
- hauteur de refoulement max.: 160m chacune
4 régulateurs paramétrables comme
- régulateur P, PI ou PID
- régulateur 2 points
Measuring ranges
- conductibilité: 0...100mS/cm
- pH: 1...12
- concentration d'oxygène: 0...60mg/L
- potentiel redox: 0...1000mV
230V, 50Hz, 1 phase
Réservoirs
- réservoirs transparents: 2x 5L
- réservoir collecteur: 80L
- réservoirs en plastique: 3x 5L
Pompes de dosage
- débit de refoulement max.: 2,1L/h chacune
- hauteur de refoulement max.: 160m chacune
4 régulateurs paramétrables comme
- régulateur P, PI ou PID
- régulateur 2 points
Measuring ranges
- conductibilité: 0...100mS/cm
- pH: 1...12
- concentration d'oxygène: 0...60mg/L
- potentiel redox: 0...1000mV
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 1800x700x1830mm
Poids: env. 182kg
Necessaire au fonctionnement
Air comprimé: 3...8bar
raccord d´ eau
drain
solution iodée
lessive de soude
acide sulfurique
Liste de livraison
1 banc d´ essai
1 flexible
1 documentation didactique
Lxlxh: 1800x700x1830mm
Poids: env. 182kg
Necessaire au fonctionnement
Air comprimé: 3...8bar
raccord d´ eau
drain
solution iodée
lessive de soude
acide sulfurique
Liste de livraison
1 banc d´ essai
1 flexible
1 documentation didactique
