Ref: EWTGURT454
RT 454 Régulation et contrôle de température (Réf. 080.45400)
Siemens SIMATIC S7-1200, écran tactile intégré, interface PC avec logiciel GUNT
La série d´ appareils RT 451 - 455 est entièrement constituée de composants industriels, offrant ainsi une introduction à la technique de régulation en lien étroit avec la pratique.
L´ utilisation de capteurs intelligents permet d´ expliquer les principes de base des applications de l´ Industrie 4.0.
Grâce à une électronique d´évaluation intégrée, les capteurs intelligents sont capables non seulement d´ acquérir des valeurs de mesure, mais aussi de traiter des signaux.
Outre les données de processus, l´échange de données de configuration, de diagnostic ou de statistiques est ainsi possible.
En pratique, cela accélère la transformation des lignes de production ou permet d´ assurer un entretien prédictif, par exemple.

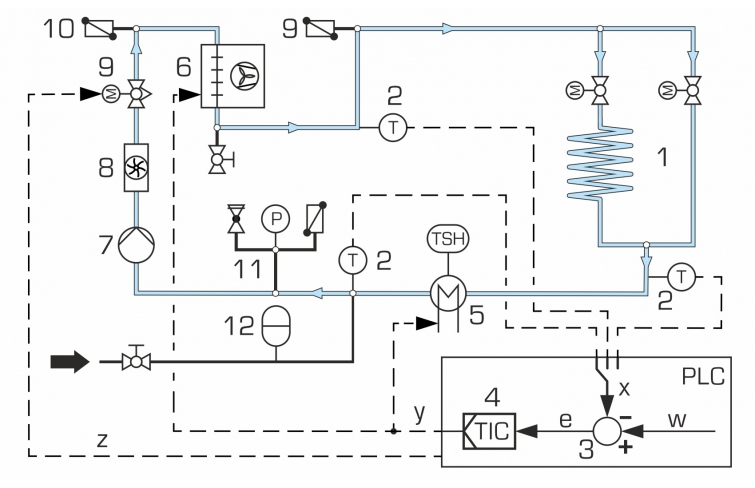

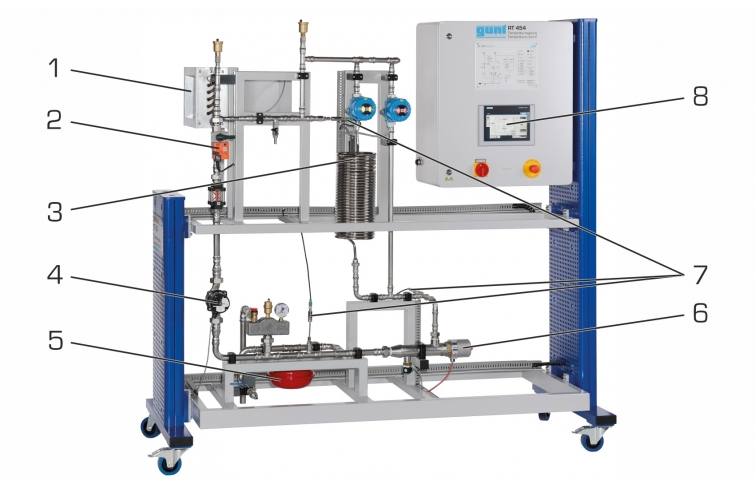

Le RT 454 possède tous les composants nécessaires à un circuit de régulation ouvert et fermé.
Le système réglé est représenté par une section de tuyau traversée par de l´ eau avec des mesures de température à différentes positions.
Deux sections de retard intégrées et sélectionnables permettent de représenter les temps de retard.

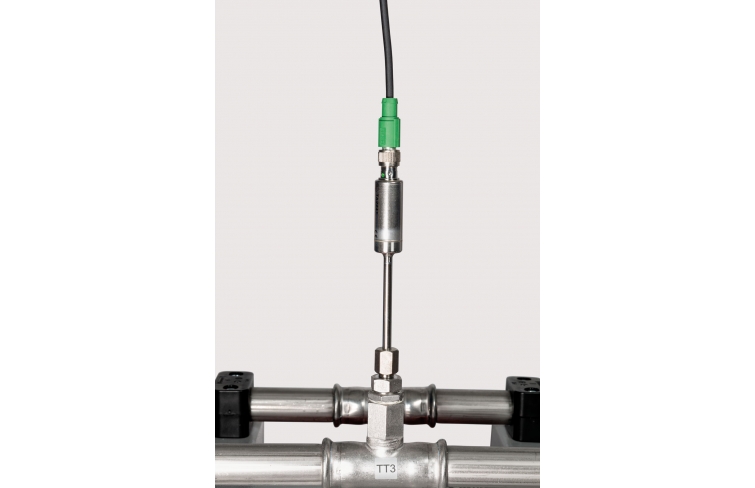

La température en tant que grandeur réglée est enregistrée au choix par l´ un des trois capteurs de température intelligents.

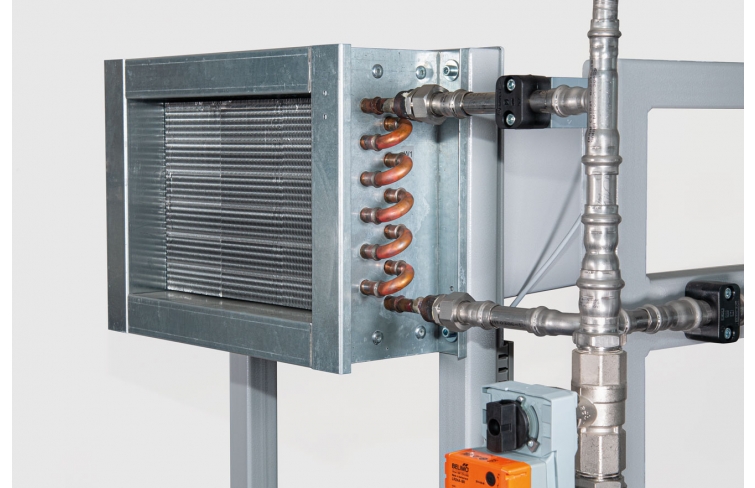

Un dispositif de chauffage et/ou un échangeur de chaleur avec un ventilateur comme unité de refroidissement servent d´ actionneur dans le circuit de régulation.
On étudie le comportement de régulation avec une régulation tout ou rien ou une régulation continue.
Le dispositif de chauffage peut fonctionner en continu.
Le ventilateur fonctionne en alternance ou en mode manuel.
Des grandeurs perturbatrices définies peuvent être générées par un robinet à tournant sphérique à entraînement motorisé.
Les capteurs de pression intelligents disposent d´ une interface IO-Link pour le transfert sans interférences des valeurs de mesure et l´échange de données de configuration.

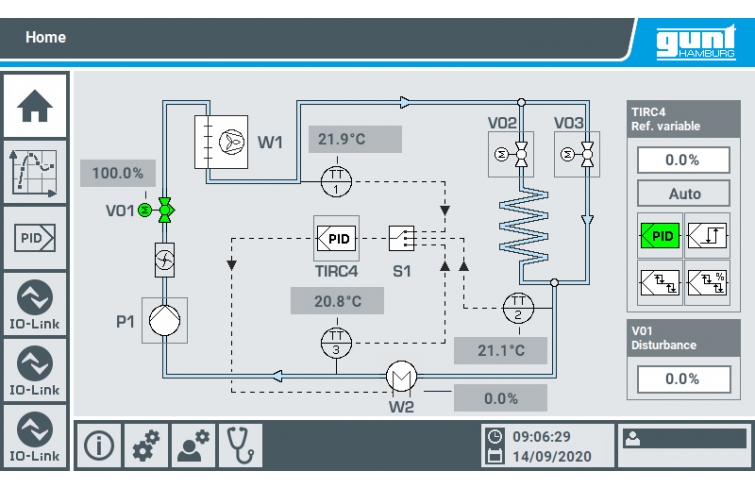

Le banc d´ essai est commandé et utilisé via l´ API intégré et l´écran tactile ou par le logiciel GUNT (PC externe requis).

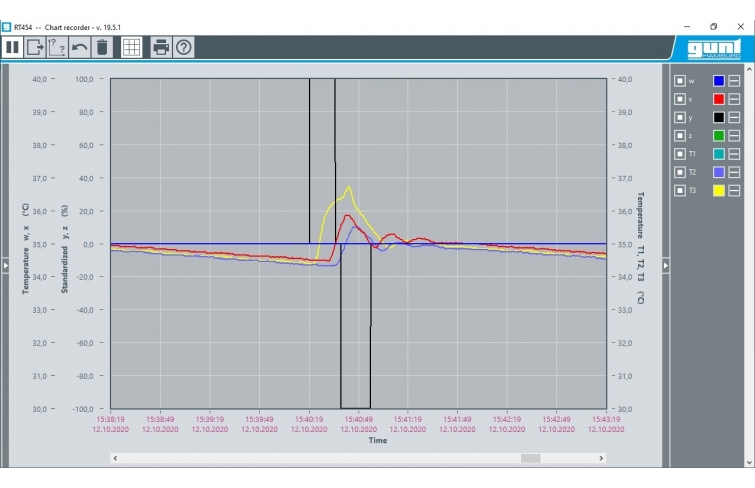

Le comportement de régulation est affiché directement sous la forme de variation dans le temps.
Le logiciel compatible réseau permet de suivre et d´évaluer les essais sur un nombre illimité de postes de travail via une connexion LAN/WLAN avec le réseau local.
Contenu didactique/essais
- construction et fonctionnement d´ une régulation de température
- étude des propriétés des circuits de régulation ouverts et fermés
- comportement de régulation avec
une régulation continue
une régulation à deux points
une régulation à trois points
des temps de retard
- étude de l´ influence de la position du capteur de température sur les propriétés du système réglé
- étude de réponse à une perturbation et à la grandeur de référence
- familiarisation avec les composants industriels de la technique de régulation:
API Siemens comme régulateur numérique,
capteur de température intelligent avec interface IO-Link comme élément de mesure,
dispositif de chauffage et unité de refroidissement comme actionneurs

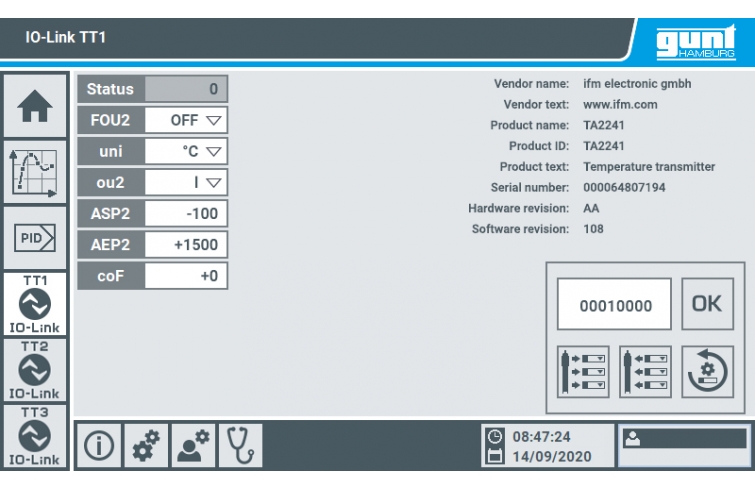

- familiarisation avec l´ IO-Link comme interface de communication pour les capteurs intelligents
norme standardisée, ouverte
transfert sans interférences des valeurs de mesure
échange de données de configuration
construction du système (dispositif IO-Link, maître IO-Link, API)
L´ utilisation de capteurs intelligents permet d´ expliquer les principes de base des applications de l´ Industrie 4.0.
Grâce à une électronique d´évaluation intégrée, les capteurs intelligents sont capables non seulement d´ acquérir des valeurs de mesure, mais aussi de traiter des signaux.
Outre les données de processus, l´échange de données de configuration, de diagnostic ou de statistiques est ainsi possible.
En pratique, cela accélère la transformation des lignes de production ou permet d´ assurer un entretien prédictif, par exemple.
Le RT 454 possède tous les composants nécessaires à un circuit de régulation ouvert et fermé.
Le système réglé est représenté par une section de tuyau traversée par de l´ eau avec des mesures de température à différentes positions.
Deux sections de retard intégrées et sélectionnables permettent de représenter les temps de retard.
La température en tant que grandeur réglée est enregistrée au choix par l´ un des trois capteurs de température intelligents.
Un dispositif de chauffage et/ou un échangeur de chaleur avec un ventilateur comme unité de refroidissement servent d´ actionneur dans le circuit de régulation.
On étudie le comportement de régulation avec une régulation tout ou rien ou une régulation continue.
Le dispositif de chauffage peut fonctionner en continu.
Le ventilateur fonctionne en alternance ou en mode manuel.
Des grandeurs perturbatrices définies peuvent être générées par un robinet à tournant sphérique à entraînement motorisé.
Les capteurs de pression intelligents disposent d´ une interface IO-Link pour le transfert sans interférences des valeurs de mesure et l´échange de données de configuration.
Le banc d´ essai est commandé et utilisé via l´ API intégré et l´écran tactile ou par le logiciel GUNT (PC externe requis).
Le comportement de régulation est affiché directement sous la forme de variation dans le temps.
Le logiciel compatible réseau permet de suivre et d´évaluer les essais sur un nombre illimité de postes de travail via une connexion LAN/WLAN avec le réseau local.
Contenu didactique/essais
- construction et fonctionnement d´ une régulation de température
- étude des propriétés des circuits de régulation ouverts et fermés
- comportement de régulation avec
une régulation continue
une régulation à deux points
une régulation à trois points
des temps de retard
- étude de l´ influence de la position du capteur de température sur les propriétés du système réglé
- étude de réponse à une perturbation et à la grandeur de référence
- familiarisation avec les composants industriels de la technique de régulation:
API Siemens comme régulateur numérique,
capteur de température intelligent avec interface IO-Link comme élément de mesure,
dispositif de chauffage et unité de refroidissement comme actionneurs
- familiarisation avec l´ IO-Link comme interface de communication pour les capteurs intelligents
norme standardisée, ouverte
transfert sans interférences des valeurs de mesure
échange de données de configuration
construction du système (dispositif IO-Link, maître IO-Link, API)
Contenu didactique / Essais
Les grandes lignes
- régulation numérique de la température via l´ API
- écran tactile intégré ou PC avec logiciel GUNT comme HMI
- logiciel GUNT compatible réseau avec acquisition de données pour Remote Learning
- utilisation de capteurs intelligents, configuration via l´ API: modification, sauvegarde et transfert des paramètres pendant le fonctionnement
Caractéristiques techniques
Sections de retard
- tube droit, longueur: 0,7m, Ø intérieur: 20mm
- spirale hélicoïdale, longueur: 16,5m, Ø intérieur: 10mm
API
- type: Siemens SIMATIC S7-1200
- modules: CPU compacte (8 DI, 6 DO, 2 AI), module d´ entrée/sortie analogique (4 AI, 2 AO), maître IO-Link
3 capteurs de température intelligents
- élément de mesure: Pt1000
- interface de communication: IO-Link
Dispositif de chauffage vissable: 2kW
Ventilateur
- puissance: 31W, débit de refoulement max.: 545m3/h
Pompe
- débit de refoulement max.: 5,0m3/h, hauteur de refoulement max.: 6m
Plages de mesure
- température: 3x -10...150ºC
- degré d´ ouverture: 0...100%
230V, 50Hz, 1 phase; 230V, 60Hz, 1 phase
- régulation numérique de la température via l´ API
- écran tactile intégré ou PC avec logiciel GUNT comme HMI
- logiciel GUNT compatible réseau avec acquisition de données pour Remote Learning
- utilisation de capteurs intelligents, configuration via l´ API: modification, sauvegarde et transfert des paramètres pendant le fonctionnement
Caractéristiques techniques
Sections de retard
- tube droit, longueur: 0,7m, Ø intérieur: 20mm
- spirale hélicoïdale, longueur: 16,5m, Ø intérieur: 10mm
API
- type: Siemens SIMATIC S7-1200
- modules: CPU compacte (8 DI, 6 DO, 2 AI), module d´ entrée/sortie analogique (4 AI, 2 AO), maître IO-Link
3 capteurs de température intelligents
- élément de mesure: Pt1000
- interface de communication: IO-Link
Dispositif de chauffage vissable: 2kW
Ventilateur
- puissance: 31W, débit de refoulement max.: 545m3/h
Pompe
- débit de refoulement max.: 5,0m3/h, hauteur de refoulement max.: 6m
Plages de mesure
- température: 3x -10...150ºC
- degré d´ ouverture: 0...100%
230V, 50Hz, 1 phase; 230V, 60Hz, 1 phase
Informations logistiques
Dimensions et poids Lxlxh: 2030x790x1987mm Poids: env. 204kg
Nécessaire pour le fonctionnement
PC avec Windows recommandé
Nécessaire pour le fonctionnement
PC avec Windows recommandé
