Lors de la mesure de vibrations sur les pompes, la cavitation peut jouer un grand rôle.

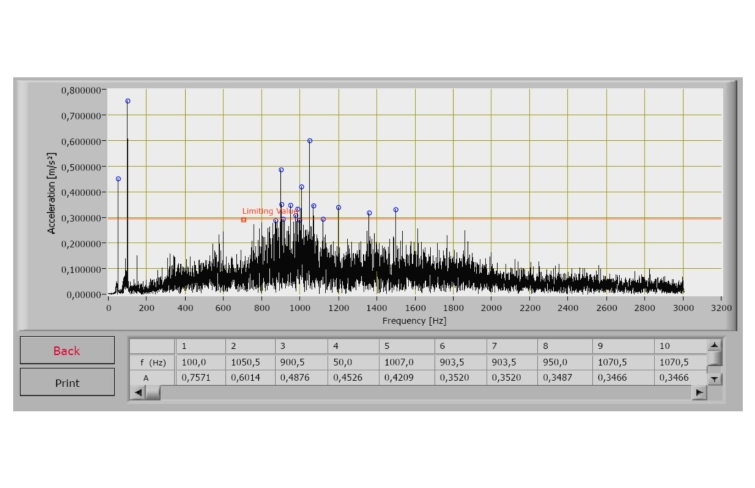

Le jeu d'accessoires PT 500.17 permet de provoquer expérimentalement la cavitation et d'étudier son influence sur le spectre des vibrations.

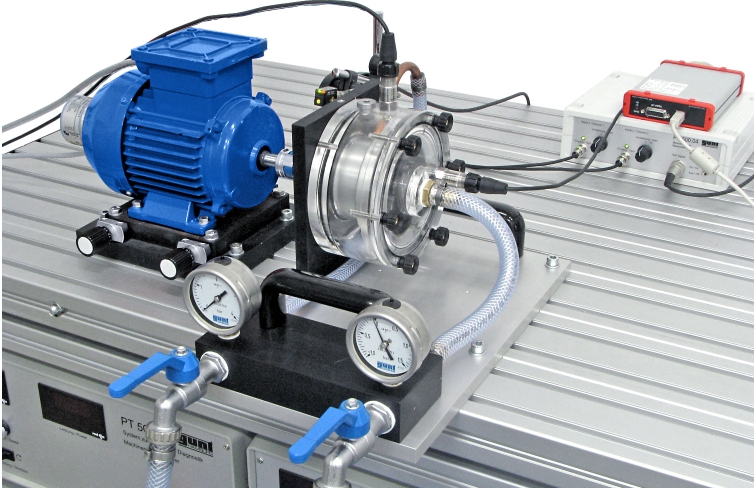

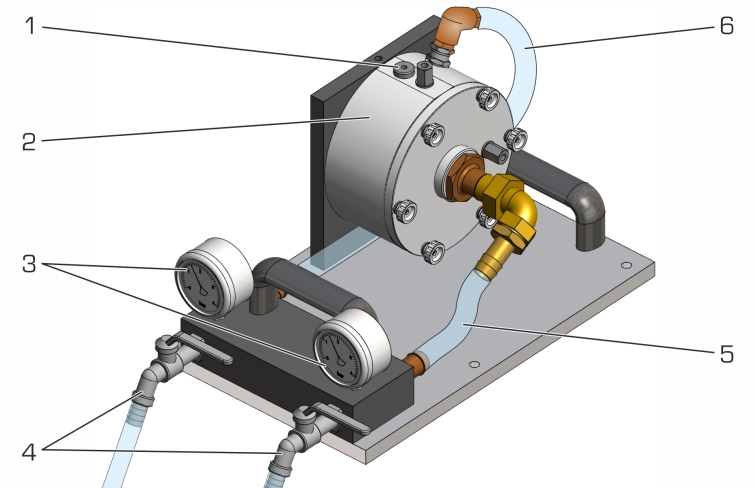

Les principaux éléments du jeu d'accessoires sont une pompe centrifuge à un étage et un réservoir.
La pompe et le réservoir sont reliés ensemble à l'aide de flexibles.
Des vannes et des manomètres dans les tuyauteries d'aspiration et de refoulement permettent de régler les conditions de fonctionnement.
Le corps de pompe en matière plastique transparente permet l'observation des phénomènes à l'intérieur de la pompe pendant le fonctionnement.

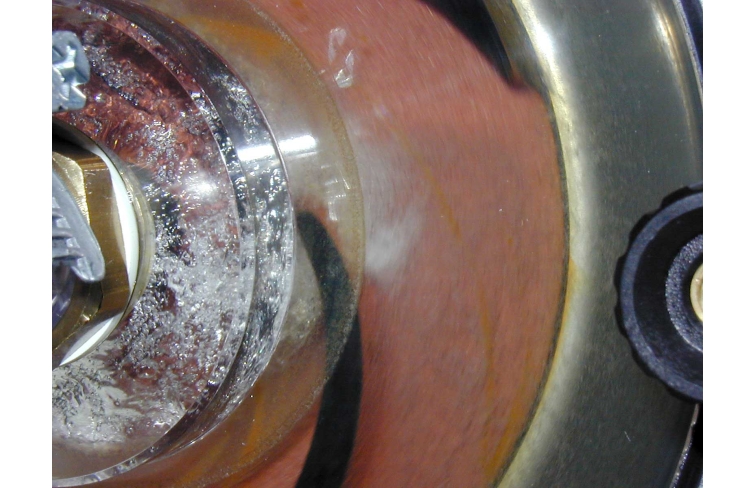

Ceci permet d'observer la formation des bulles de cavitation.
On recommande en particulier l'observation stroboscopique (le stroboscope n'est pas compris dans le jeu daccessoires).
La pompe peut être entraînée au choix directement via un accouplement élastique du système de base PT 500 ou via la courroie d'entraînement PT 500.14.
Le jeu d'accessoires est utilisé avec le système de base de diagnostic de machines PT 500 et monté sur la plaque de base de celui-ci.
Lanalyseur de vibrations assisté par ordinateur PT 500.04 est nécessaire pour la mesure et linterprétation de lessai.
Il comprend tous les capteurs, un amplificateur de mesure et un logiciel danalyse, nécessaires pour étudier les phénomènes vibratoires.

Techniques > Mécanique des fluides > Ecoulement stationnaire > Cavitation

Poids: 16 Kg
Delai de livraison estimé : 16 semaines
