Ref: EWTGUPT500.12
PT 500.12 Jeu d'accessoires dommages sur les paliers à roulement (Réf. 052.50012)
Nécessite : PT500 & PT500.14 & PT500.05 & Mesure et acquisition PT 500.04
L'analyse des vibrations est un outil important pour juger l'état d'un palier à roulement.
La modification lente du spectre de vibration sert de critère pour la durée de vie restante d'un palier et son remplacement.
La distribution spectrale peut donner des indications précises sur la nature et l'emplacement du dommage.
Le jeu d'accessoires contient six paliers à roulement, sur lesquels des détériorations différentes peuvent être mises en évidence et expliquées.
Le jeu d'accessoires courroie d'entraînement PT 500.14 (réglage de la tension de courroie, charge fixe) permet de régler la charge radiale du palier dans une large gamme de limites.

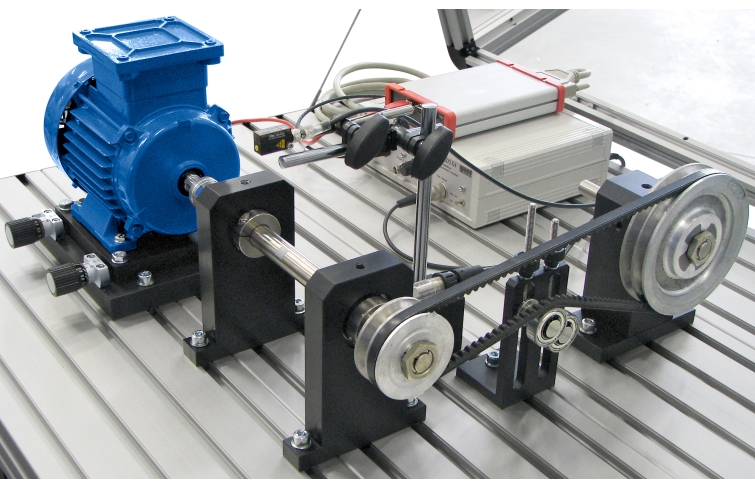

Le jeu d'accessoires est utilisé avec le système de base de diagnostic de machines PT 500 et monté sur la plaque de base de celui-ci.
Lanalyseur de vibrations assisté par ordinateur PT 500.04 est nécessaire pour la mesure et linterprétation de lessai. Il comprend tous les capteurs, un amplificateur de mesure et un logiciel danalyse, nécessaires pour étudier les phénomènes vibratoires.
La modification lente du spectre de vibration sert de critère pour la durée de vie restante d'un palier et son remplacement.
La distribution spectrale peut donner des indications précises sur la nature et l'emplacement du dommage.
Le jeu d'accessoires contient six paliers à roulement, sur lesquels des détériorations différentes peuvent être mises en évidence et expliquées.
Le jeu d'accessoires courroie d'entraînement PT 500.14 (réglage de la tension de courroie, charge fixe) permet de régler la charge radiale du palier dans une large gamme de limites.
Le jeu d'accessoires est utilisé avec le système de base de diagnostic de machines PT 500 et monté sur la plaque de base de celui-ci.
Lanalyseur de vibrations assisté par ordinateur PT 500.04 est nécessaire pour la mesure et linterprétation de lessai. Il comprend tous les capteurs, un amplificateur de mesure et un logiciel danalyse, nécessaires pour étudier les phénomènes vibratoires.
Contenu didactique / Essais
- composition spectrale des vibrations de paliers à roulement

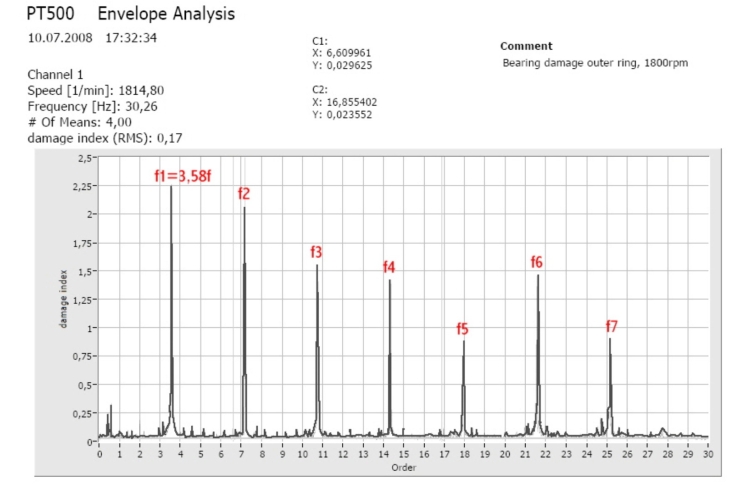

- apprentissage d'analyse d'enveloppe

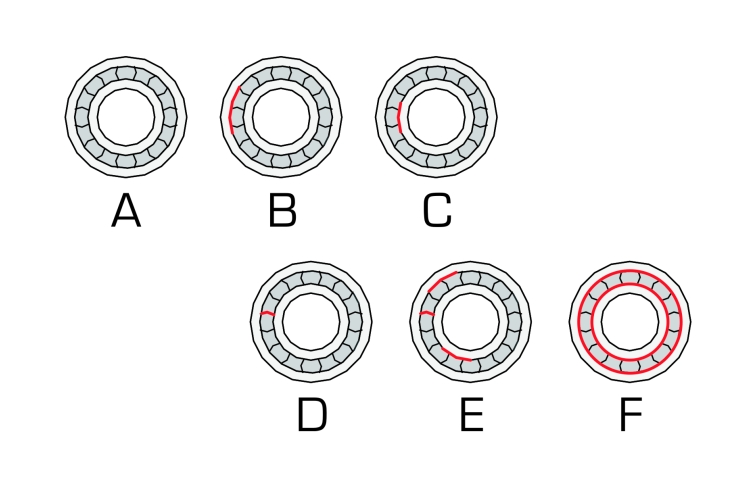

- influence sur le spectre de détériorations à la bague extérieure, à la bague intérieure ou au corps de roulement
- estimation de la durée de vie de paliers à roulement
- influence du lubrifiant sur le spectre des vibrations
- détection de paliers à roulement défectueux
- compréhension et interprétation des spectres de fréquences
- manipulation d'un analyseur de vibrations assisté par ordinateur
Les grandes lignes
- évaluation de l'état d'un palier par analyse des vibrations
- comparaison de paliers présentant des détériorations différentes
- composition spectrale des vibrations de paliers à roulement
- apprentissage d'analyse d'enveloppe
- influence sur le spectre de détériorations à la bague extérieure, à la bague intérieure ou au corps de roulement
- estimation de la durée de vie de paliers à roulement
- influence du lubrifiant sur le spectre des vibrations
- détection de paliers à roulement défectueux
- compréhension et interprétation des spectres de fréquences
- manipulation d'un analyseur de vibrations assisté par ordinateur
Les grandes lignes
- évaluation de l'état d'un palier par analyse des vibrations
- comparaison de paliers présentant des détériorations différentes
Caractéristiques techniques
Roulements à rotule sur billes type NU204-E-TVP2
- diamètre intérieur: Ø=20mm
- diamètre extérieur: Ø=47mm
- largeur: 14mm
- nombre de rouleaux: 12
Roulements à rotule sur billes type NU204-E-TVP2
- diamètre intérieur: Ø=20mm
- diamètre extérieur: Ø=47mm
- largeur: 14mm
- nombre de rouleaux: 12
Informations logistiques
Dimensions et poids
Lxlxh: 400x300x120mm (système de rangement)
Poids: env. 4kg
Liste de livraison
6 paliers à roulement
1 support de palier
2 pince pour circlips
1 pince à circlips
1 système de rangement avec mousse de protection
1 notice
Dimensions et poids
Lxlxh: 400x300x120mm (système de rangement)
Poids: env. 4kg
Liste de livraison
6 paliers à roulement
1 support de palier
2 pince pour circlips
1 pince à circlips
1 système de rangement avec mousse de protection
1 notice
Poids: 4 Kg
Delai de livraison estimé : 16 semaines
Delai de livraison estimé : 16 semaines
