Avec HM 168, des phénomènes importants du transport par charriage dans la zone proche du lit sont montrés avec un écoulement sous-critique.
Les grandes dimensions de la section dessai permettent la modélisation de cours de rivières avec et sans ouvrage.

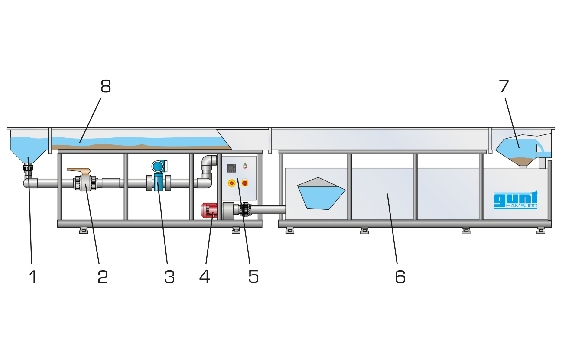

Lélément central du canal dessai HM 168 est la section dessai en acier inoxydable.
Il permet détudier le transport par charriage sur une surface de 5x0,8m et sur une couche de sédiments dune épaisseur pouvant atteindre 10cm.
Les sédiments sont retenus par des déversoirs à paroi mince à lentrée et à la sortie de la section dessai.
Le réservoir qui suit lévacuation deau comprend un piège à sédiments avec des éléments filtrants pour le sable de taille moyenne et le sable grossier.
Le circuit deau est fermé.
En plus du transport par charriage dans le canal ouvert sans ouvrages, on observe également la marque dobstacle fluviale et donc la formation daffouillements et latterrissement sur des ouvrages sur quelques modèles.
On peut installer dans la section dessai au choix une pile de pont, un déversoir à paroi mince ou une île.
Des déflecteurs et des cornières sont à disposition pour la conception de modèles individualisés.
La mesure de profil des sédiments le long du fond et la détermination de la profondeur de lécoulement à chaque point de la section dessai se fait au moyen dun support pour instruments mobile et dun dispositif palpeur.
Le débit est enregistré par un débitmètre électromagnétique.

Techniques > Mécanique des fluides > Principe de la dynamique des fluides > Transport de sédiments

Poids: 680 Kg
