Ref: EWTGUHM145
HM 145 Études hydrologiques avancées, infiltrations, écoulements souterrains (Réf. 070.14500)
transport de sédiments, obstacle dans les eaux avec interface PC USB, logiciel inclus, prévoir sable
Le HM 145 permet d'étudier les écoulements d'infiltration et les écoulements souterrains après des précipitations.
Il permet aussi de représenter le transport des sédiments dans les cours d'eau, y compris en relation avec des obstacles à l'écoulement.
La densité et la surface des précipitations, ainsi que l'alimentation et l'évacuation des eaux souterraines peuvent être modulées, rendant possible la réalisation de nombreux essais.

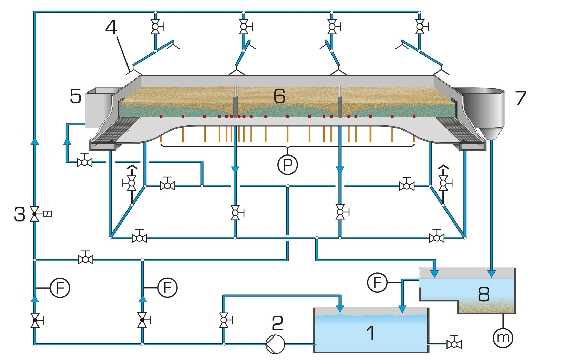

Le HM 145 comprend un circuit d'eau fermé avec réservoir de stockage et pompe.

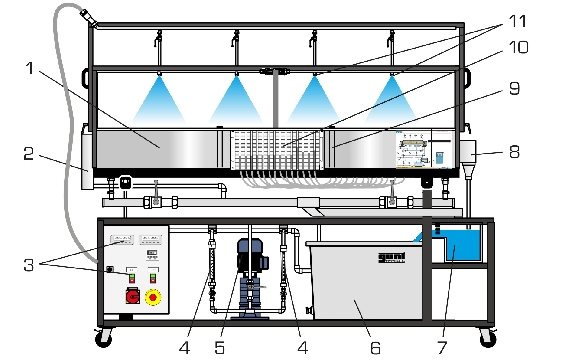

Le réservoir d'essai en acier inoxydable rempli de sable et pourvu d'un système d'ajustage de l'inclinaison constitue l'élément central du banc d'essai.
Un dispositif de précipitation qui génère des pluies définies dans le temps à l'aide d'un programmateur permet d'étudier les précipitations.
Ce dispositif de précipitation est constitué de quatre groupes équipés de deux buses chacun.
On peut faire entrer (eaux souterraines) ou sortir (drainage) de l'eau par deux chambres positionnées sur les côtés.
Le réservoir d'essai est séparé des chambres par des tamis.
Deux puits avec tubes fendus permettent l'étude des abaissements des eaux souterraines.
Un déversoir étroit dans l'alimentation et dans l'évacuation permet de reproduire le cours d'une rivière ou d'un fleuve.
Il est possible de générer différents niveaux d'eau.
Les alimentations et évacuations d'eau peuvent être ouvertes ou fermées, permettant d'obtenir une grande variété de conditions d'essai.
Trois modèles différents permettent en outre d'étudier le contournement d'obstacles et le transport qui l'accompagne de sédiments dans le lit du cours d'eau.
Des raccords de mesure se trouvant au fond du réservoir d'essai permettent de mesurer les niveaux des eaux souterraines, niveaux qui s'affichent ensuite sur un manomètre à 19 tubes.
Deux débitmètres ayant des plages de mesure différentes indiquent le niveau d'alimentation en direction du réservoir d'essai.
Un réservoir de mesure au niveau de l'évacuation est équipé d'un déversoir de mesure du niveau d'eau et d'un capteur de force pour la détermination de la quantité de sédiments.
Les valeurs de mesure sont affichées sur le banc d'essai.

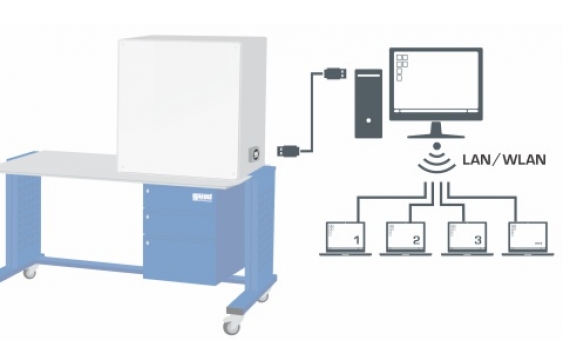

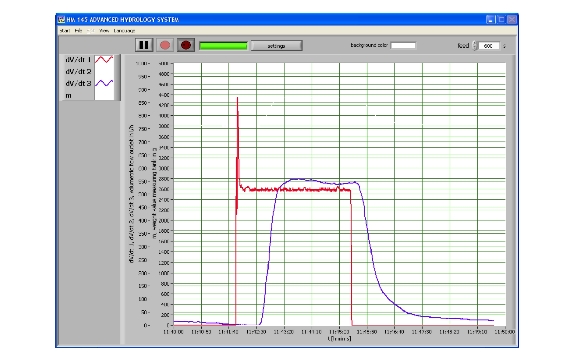

Elles peuvent être transmises via USB à un PC afin d'y être exploitées à l'aide du logiciel fourni.
Il permet aussi de représenter le transport des sédiments dans les cours d'eau, y compris en relation avec des obstacles à l'écoulement.
La densité et la surface des précipitations, ainsi que l'alimentation et l'évacuation des eaux souterraines peuvent être modulées, rendant possible la réalisation de nombreux essais.
Le HM 145 comprend un circuit d'eau fermé avec réservoir de stockage et pompe.
Le réservoir d'essai en acier inoxydable rempli de sable et pourvu d'un système d'ajustage de l'inclinaison constitue l'élément central du banc d'essai.
Un dispositif de précipitation qui génère des pluies définies dans le temps à l'aide d'un programmateur permet d'étudier les précipitations.
Ce dispositif de précipitation est constitué de quatre groupes équipés de deux buses chacun.
On peut faire entrer (eaux souterraines) ou sortir (drainage) de l'eau par deux chambres positionnées sur les côtés.
Le réservoir d'essai est séparé des chambres par des tamis.
Deux puits avec tubes fendus permettent l'étude des abaissements des eaux souterraines.
Un déversoir étroit dans l'alimentation et dans l'évacuation permet de reproduire le cours d'une rivière ou d'un fleuve.
Il est possible de générer différents niveaux d'eau.
Les alimentations et évacuations d'eau peuvent être ouvertes ou fermées, permettant d'obtenir une grande variété de conditions d'essai.
Trois modèles différents permettent en outre d'étudier le contournement d'obstacles et le transport qui l'accompagne de sédiments dans le lit du cours d'eau.
Des raccords de mesure se trouvant au fond du réservoir d'essai permettent de mesurer les niveaux des eaux souterraines, niveaux qui s'affichent ensuite sur un manomètre à 19 tubes.
Deux débitmètres ayant des plages de mesure différentes indiquent le niveau d'alimentation en direction du réservoir d'essai.
Un réservoir de mesure au niveau de l'évacuation est équipé d'un déversoir de mesure du niveau d'eau et d'un capteur de force pour la détermination de la quantité de sédiments.
Les valeurs de mesure sont affichées sur le banc d'essai.
Elles peuvent être transmises via USB à un PC afin d'y être exploitées à l'aide du logiciel fourni.
Contenu didactique / Essais
- étude des processus non stationnaires
-- influence de précipitations de durées différentes sur le débit
-- capacité de stockage d'un sol
- étude des processus stationnaires
-- écoulement d'infiltration
-- influence des puits sur l'évolution du niveau des eaux souterraines
- comportement d'écoulement de différents cours d'eau, obstacles dans le lit d'un cours d'eau, transport de sédiments dans les cours d'eau
- étude des processus non stationnaires
-- influence de précipitations de durées différentes sur le débit
-- capacité de stockage d'un sol
- étude des processus stationnaires
-- écoulement d'infiltration
-- influence des puits sur l'évolution du niveau des eaux souterraines
- comportement d'écoulement de différents cours d'eau, obstacles dans le lit d'un cours d'eau, transport de sédiments dans les cours d'eau
Poids: 350 Kg Delai de livraison estimé : 16 semaines
