Ref: EWTGUHM165
HM 165 Études hydrologiques, précipitations, débit, stockage des sol, écoulements (Réf. 070.16500)
Prévoir sable lavé grosseur 1 à 2 mm 250 à 300 kg ( réf. EWTGU69203)
En génie civil, des études hydrologiques sont réalisées dans le cadre de la conception, construction et exploitation d'installations hydrauliques ainsi que pour tous les travaux liés à la gestion de l'eau.
Les principales thématiques traitées ici sont l'infiltration et l'écoulement de l'eau dans le sol ainsi que l'exploitation des réserves d'eaux souterraines.
Le HM 165 permet d'étudier les écoulements d'infiltration et les écoulements souterrains après des précipitations.
La densité et la surface des précipitations, ainsi que l'alimentation et l'évacuation des eaux souterraines peuvent être modulées, rendant possible la réalisation de nombreux essais.

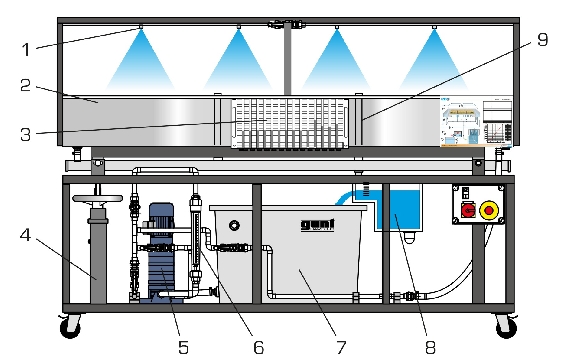

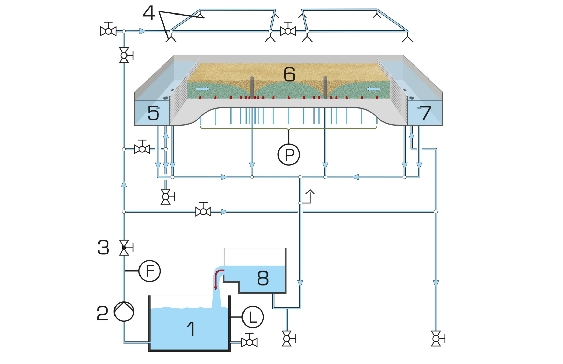

Le HM 145 comprend un circuit d'eau fermé avec réservoir de stockage et pompe.
Le réservoir d'essai en acier inoxydable rempli de sable et pourvu d'un système d'ajustage de l'inclinaison constitue l'élément central du banc d'essai.
Le banc d'essai est également pourvu d'un dispositif de précipitation pour l'étude des précipitations.
Ce dispositif de précipitation est constitué de deux groupes équipés de quatre buses chacun.
On peut faire entrer (eaux souterraines) ou sortir (drainage) de l'eau par deux chambres positionnées sur les côtés.
Le réservoir d'essai est séparé des chambres par des tamis.

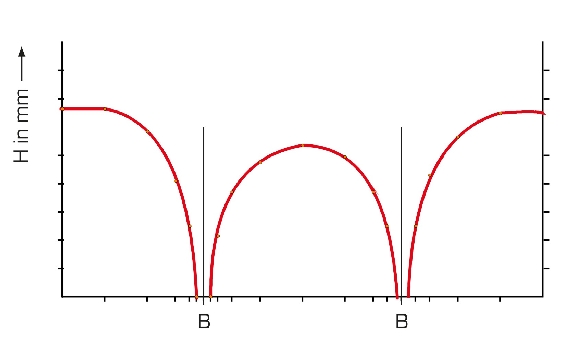

Deux puits avec tubes fendus permettent l'étude des abaissements des eaux souterraines.
Les alimentations et évacuations d'eau peuvent être ouvertes ou fermées, permettant d'obtenir une grande variété de conditions d'essai.
Des raccords de mesure se trouvant au fond du réservoir d'essai permettent de mesurer les niveaux des eaux souterraines, niveaux qui s'affichent ensuite sur un manomètre à 19 tubes.
L'alimentation en eau est ajustée par l'intermédiaire d'une soupape et mesurée par un débitmètre.
L'évacuation d'eau est déterminée à l'aide d'un déversoir de mesure.
Les principales thématiques traitées ici sont l'infiltration et l'écoulement de l'eau dans le sol ainsi que l'exploitation des réserves d'eaux souterraines.
Le HM 165 permet d'étudier les écoulements d'infiltration et les écoulements souterrains après des précipitations.
La densité et la surface des précipitations, ainsi que l'alimentation et l'évacuation des eaux souterraines peuvent être modulées, rendant possible la réalisation de nombreux essais.
Le HM 145 comprend un circuit d'eau fermé avec réservoir de stockage et pompe.
Le réservoir d'essai en acier inoxydable rempli de sable et pourvu d'un système d'ajustage de l'inclinaison constitue l'élément central du banc d'essai.
Le banc d'essai est également pourvu d'un dispositif de précipitation pour l'étude des précipitations.
Ce dispositif de précipitation est constitué de deux groupes équipés de quatre buses chacun.
On peut faire entrer (eaux souterraines) ou sortir (drainage) de l'eau par deux chambres positionnées sur les côtés.
Le réservoir d'essai est séparé des chambres par des tamis.
Deux puits avec tubes fendus permettent l'étude des abaissements des eaux souterraines.
Les alimentations et évacuations d'eau peuvent être ouvertes ou fermées, permettant d'obtenir une grande variété de conditions d'essai.
Des raccords de mesure se trouvant au fond du réservoir d'essai permettent de mesurer les niveaux des eaux souterraines, niveaux qui s'affichent ensuite sur un manomètre à 19 tubes.
L'alimentation en eau est ajustée par l'intermédiaire d'une soupape et mesurée par un débitmètre.
L'évacuation d'eau est déterminée à l'aide d'un déversoir de mesure.
Contenu didactique / Essais
- étude des processus non stationnaires
-- influence de précipitations de durées différentes sur le débit
-- capacité de stockage d'un sol
- étude des processus stationnaires
-- étude de l'écoulement d'infiltration
-- influence des puits sur l'évolution du niveau des eaux souterraines
Les grandes lignes
- relation précipitation-débit
- écoulements d'infiltration et écoulements souterrains dans les sols
- alimentation et évacuation extensives
Les caractéristiques techniques
Réservoir d'essai
- surface: 2x 1m^2^, profondeur: 0,2m
- remplissage de sable max.: 0,3m^3^
- système d'ajustage de l'inclinaison: -2,5...5%
Dispositif de précipitation
- 8 buses, montables en 2 groupes de 4 buses chacun
- débit par buse: 1...4,7L/min, pulvérisation carrée
Pompe
- puissance absorbée: 0,55kW
- débit de refoulement max.: 2000L/h
Réservoir de stockage (acier inoxydable):
- capacité 180L
Plages de mesure:
- manomètre à 19 tubes:0...300mmCE
- débit (alimentation): 150...1700L/h
- débit (évacuation): 0...1700L/h
Alimentation
230V, 50Hz, 1 phase
- étude des processus non stationnaires
-- influence de précipitations de durées différentes sur le débit
-- capacité de stockage d'un sol
- étude des processus stationnaires
-- étude de l'écoulement d'infiltration
-- influence des puits sur l'évolution du niveau des eaux souterraines
Les grandes lignes
- relation précipitation-débit
- écoulements d'infiltration et écoulements souterrains dans les sols
- alimentation et évacuation extensives
Les caractéristiques techniques
Réservoir d'essai
- surface: 2x 1m^2^, profondeur: 0,2m
- remplissage de sable max.: 0,3m^3^
- système d'ajustage de l'inclinaison: -2,5...5%
Dispositif de précipitation
- 8 buses, montables en 2 groupes de 4 buses chacun
- débit par buse: 1...4,7L/min, pulvérisation carrée
Pompe
- puissance absorbée: 0,55kW
- débit de refoulement max.: 2000L/h
Réservoir de stockage (acier inoxydable):
- capacité 180L
Plages de mesure:
- manomètre à 19 tubes:0...300mmCE
- débit (alimentation): 150...1700L/h
- débit (évacuation): 0...1700L/h
Alimentation
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 2400x1100x1800mm
Poids à vide: env. 310kg
Nécessaire au fonctionnement
sable (1...2mm taille de grain)
Liste de livraison
1 banc dessai
1 documentation didactique
Lxlxh: 2400x1100x1800mm
Poids à vide: env. 310kg
Nécessaire au fonctionnement
sable (1...2mm taille de grain)
Liste de livraison
1 banc dessai
1 documentation didactique
Techniques > Mécanique des fluides > Principe de la dynamique des fluides > Écoulement d'infiltration
Techniques > Energie Environnement > Environnement > Sol: hydrogéologie
Poids: 310 Kg Delai de livraison estimé : 16 semaines
