Ref: EWTGUET910
ET 910 Système d'exercices en génie frigorifique, unité de base (Réf. 061.91000)
Contient le groupe frigorifique, la chambre de refroidissement et le chauffage de dégivrage
Il est possible de réaliser des expérimentations pratiques pour le fonctionnement d'une installation frigorifique par le maniement de circuits frigorifiques à compression configurés de différentes manières.
Les composants utilisés sont courants en génie frigorifique et possèdent donc un rapport pratique élevé.

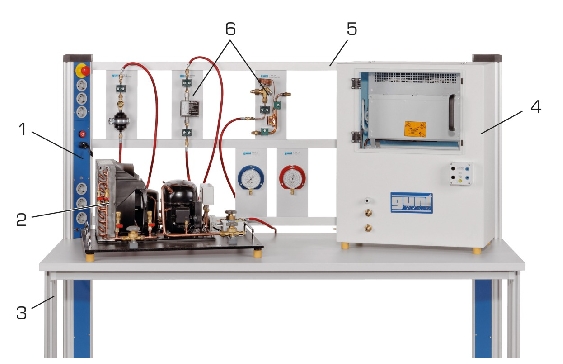

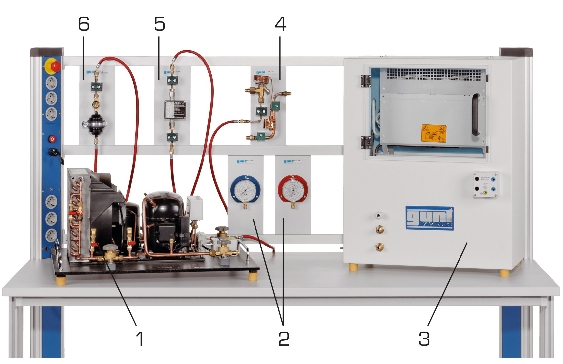

L'unité de base ET 910 comprend les parties principales d'un circuit frigorifique: un groupe frigorifique avec compresseur, condenseur et réservoir ainsi qu'une chambre de refroidissement avec évaporateur intégré, ventilateur pour ventilation forcée et un chauffage de dégivrage électrique.
Un pressostat protège le compresseur des pressions trop importantes.
Le débit d'agent réfrigérant peut être modifié par soupape d'arrêt.
Des combinaisons de circuits frigorifiques simples peuvent être réalisées en combinaison avec les composants du ET 910.10, comme par exemple échangeur de chaleur, débitmètre ou manomètre.
Pour des essais permettant d'approfondir le sujet essais complémentaires des composants frigorifiques supplémentaires du ET 910.11 sont utilisés comme par exemple la vanne de réinjection, le régulateur de réinjection ou l'horloge de commutation de dégivrage.
Tous les composants du système d'exercice disposent d'un robinet à tournant sphérique au niveau des raccords.

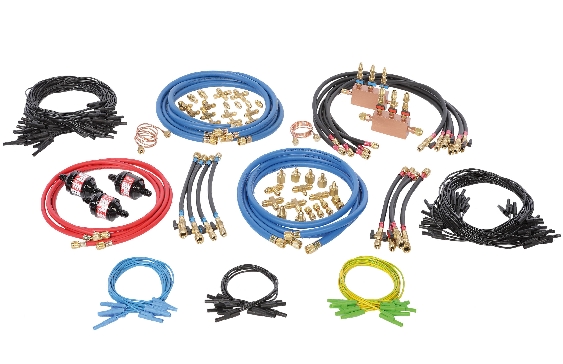

Les composants sont liés ensemble à l'aide du jeu d'accessoires nécessaires ET 910.12 pour former une installation frigorifique complète.
Le montage de l'essai complet ET 910.05, poste de travail/laboratoire avec bâti de réception des composants ainsi qu'alimentation électrique, est nécessaire.
L'agent de réfrigération R134a sans CFC fait office de fluide de travail.
Des exercices supplémentaires de remplissage et d'évacuation de l'installation frigorifique sont réalisés avec le kit de maintenance ET 910.13.
La documentation didactique bien structurée expose les principes de base et guide létudiant dans la réalisation des essais.
Les composants utilisés sont courants en génie frigorifique et possèdent donc un rapport pratique élevé.
L'unité de base ET 910 comprend les parties principales d'un circuit frigorifique: un groupe frigorifique avec compresseur, condenseur et réservoir ainsi qu'une chambre de refroidissement avec évaporateur intégré, ventilateur pour ventilation forcée et un chauffage de dégivrage électrique.
Un pressostat protège le compresseur des pressions trop importantes.
Le débit d'agent réfrigérant peut être modifié par soupape d'arrêt.
Des combinaisons de circuits frigorifiques simples peuvent être réalisées en combinaison avec les composants du ET 910.10, comme par exemple échangeur de chaleur, débitmètre ou manomètre.
Pour des essais permettant d'approfondir le sujet essais complémentaires des composants frigorifiques supplémentaires du ET 910.11 sont utilisés comme par exemple la vanne de réinjection, le régulateur de réinjection ou l'horloge de commutation de dégivrage.
Tous les composants du système d'exercice disposent d'un robinet à tournant sphérique au niveau des raccords.
Les composants sont liés ensemble à l'aide du jeu d'accessoires nécessaires ET 910.12 pour former une installation frigorifique complète.
Le montage de l'essai complet ET 910.05, poste de travail/laboratoire avec bâti de réception des composants ainsi qu'alimentation électrique, est nécessaire.
L'agent de réfrigération R134a sans CFC fait office de fluide de travail.
Des exercices supplémentaires de remplissage et d'évacuation de l'installation frigorifique sont réalisés avec le kit de maintenance ET 910.13.
La documentation didactique bien structurée expose les principes de base et guide létudiant dans la réalisation des essais.
Contenu didactique / Essais
En combinaison avec les modèles ET 910.10, ET 910.11, ET 910.13
- montage des circuits frigorifiques à compression
- vider et remplir des installations frigorifiques
- fonction des composants frigorifiques
- cycle de production du froid
- recherche de pannes
- différents modes de fonctionnement du réservoir
-- avec ou sans réservoir
-- pump-down
-- remplissage du circuit frigorifique
- comparer différents élements d'expansion
Un curriculum structuré et une représentation approfondie du spectre d'essai se trouvent dans notre brochure de produit ET 910.
Les grandes lignes
- Montage des circuits frigorifiques les plus divers
en utilisant les jeux de composants modulaires
- Disposition claire des composants
Les caractéristiques techniques
Groupe frigorifique refroidi par air
- puissance absorbée: 367W à -10/32°C
- puissance frigorifique: 731W à -10/32°C
- débit volumétrique d'air max.: 850m³/h
- réservoir: 1,4L
Évaporateur avec ventilateur
- puissance: 190W à t=2°C, ΔT=8K
- surface de refroidissement: 1,81m²
- débit volumétrique d'air max.: 140m³/h
- chauffage de dégivrage électrique: 50W/m
En combinaison avec les modèles ET 910.10, ET 910.11, ET 910.13
- montage des circuits frigorifiques à compression
- vider et remplir des installations frigorifiques
- fonction des composants frigorifiques
- cycle de production du froid
- recherche de pannes
- différents modes de fonctionnement du réservoir
-- avec ou sans réservoir
-- pump-down
-- remplissage du circuit frigorifique
- comparer différents élements d'expansion
Un curriculum structuré et une représentation approfondie du spectre d'essai se trouvent dans notre brochure de produit ET 910.
Les grandes lignes
- Montage des circuits frigorifiques les plus divers
en utilisant les jeux de composants modulaires
- Disposition claire des composants
Les caractéristiques techniques
Groupe frigorifique refroidi par air
- puissance absorbée: 367W à -10/32°C
- puissance frigorifique: 731W à -10/32°C
- débit volumétrique d'air max.: 850m³/h
- réservoir: 1,4L
Évaporateur avec ventilateur
- puissance: 190W à t=2°C, ΔT=8K
- surface de refroidissement: 1,81m²
- débit volumétrique d'air max.: 140m³/h
- chauffage de dégivrage électrique: 50W/m
Informations logistiques
Dimensions et poids
Lxlxh: 600x300x700mm (chambre de refroidissement)
Lxlxh: 670x550x380mm (groupe frigorifique)
Poids: env. 45kg
Nécessaire au fonctionnement
230V, 50/60Hz, 1 phase ou 120V, 60Hz, 1 phase
Liste de livraison
1 groupe frigorifique
1 chambre de refroidissement
1 documentation didactique
Lxlxh: 600x300x700mm (chambre de refroidissement)
Lxlxh: 670x550x380mm (groupe frigorifique)
Poids: env. 45kg
Nécessaire au fonctionnement
230V, 50/60Hz, 1 phase ou 120V, 60Hz, 1 phase
Liste de livraison
1 groupe frigorifique
1 chambre de refroidissement
1 documentation didactique
Poids: 45 Kg Delai de livraison estimé : 16 semaines
