ET 910.10 Composants frigorifiques pour des essais de base (Réf. 061.91010)
Des composants usuels sont utilisés dans des essais pratiques.

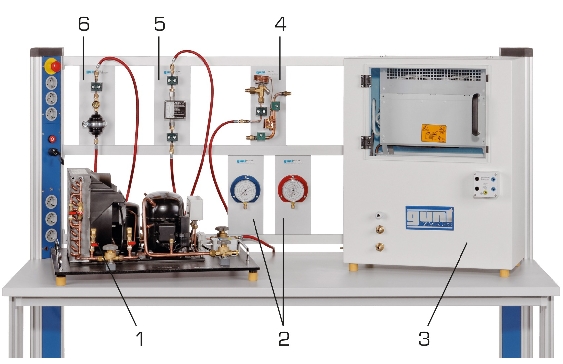

Ces composants sont montés sur les plaques et prêts à être raccordés et sont disposés de manière claire dans le bâti du ET 910.05.
Le kit comprend des composants frigorifiques simples tels que éléments d'expansion et filtres, de même que des composants électriques comme par exemple commutateurs et thermostat.
Le surchauffeur contenu dans le kit est un échangeur de chaleur, qui se charge de l'évaporation complète de l'agent réfrigérant avant l'entrée dans le compresseur pendant que l'agent réfrigérant liquide est surrefroidi avant l'élément d'expansion.
Le comportement de régulation de l'élément d'expansion est observé au niveau du débitmètre.
Les manomètres permettent d'avoir un aperçu des rapports de pression du circuit frigorifique.
Le changement d'état de l'agent réfrigérant peut être suivie grâce aux mesures de pression et de température et être inscrite dans le diagramme log p,h.
La mesure de température se produit avec des thermomètres propres au laboratoire.
La documentation didactique bien structurée expose les principes de base et guide létudiant dans la réalisation des essais.
- montage de différents circuits frigorifiques simples
- structure, fonction et ajustage des composants
-- voyant avec filtre/sécheur
-- débitmètre
-- manomètre de pression et d'aspiration
-- aide d'assemblage
-- surchauffeur
-- soupape de détente automatique
-- soupape de détente thermostatique
-- disjoncteur à 3 pôles
-- thermostat électrique à commande deux points
-- avec hystérésis de commutation
- réservoir sur la ligne d'aspiration
- lire et comprendre les dessins techniques et
notices d'utilisation
- recherche de pannes
Les grandes lignes
- Montage de circuits frigorifiques simples
- Essais de base pratiques avec des composants
réels issus de l'industrie
Les caractéristiques techniques
Soupape de détente régulée par pression
- domaine de pression: 1...7bar
Soupape de détente thermostatique
- température d'évaporation: -45°...20°C
- puissance nominale obus de soupape: 0,3kW
Disjoncteur 3 pôles: 3kW
2 thermostats électriques
- -5...25°C
- -25...5°C
Echangeur de chaleur
- puissance: env. 2,5kW à -10°C
- température d'évaporation
Plages de mesure
- pression, côté haute pression: -1...24bar
- pression, côté basse pression: -1...9bar
- débit: 3...41kg/h
Hauteur de plaque: 297mm
Poids: env. 20kg
Liste de livraison

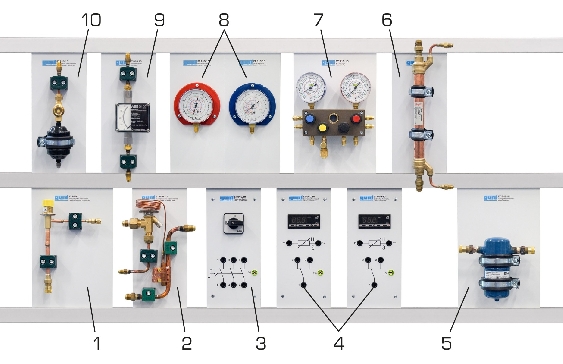

12 composants sur plaques:
1 soupape de détente régulée par pression
1 soupape de détente thermostatique
1 disjoncteur
2 thermostats électriques
1 échangeur de chaleur
1 aide d'assemblage
2 manomètres
1 débitmètre
1 voyant avec filtre/sécheur
1 réservoir sur la ligne d'aspiration
