ET 910.11 Composants frigorifiques pour essais complémentaires (Réf. 061.91011)
Accessoires pour le montage de circuits frigorifiques complexes
Le ET 910.11 permet la réalisation, avec les ET 910, ET 910.10, ET 910.05 et le kit d'accessoires ET 910.12, d'essais complémentaires en génie frigorifique.
Des composants usuels sont utilisés dans des essais pratiques.

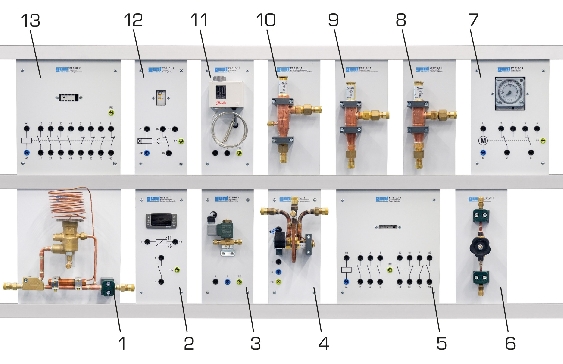

Ces composants sont montés sur les plaques et prêts à être raccordés et sont disposés de manière claire dans le bâti du ET 910.05.
Le kit comprend des composants frigorifiques complexes tels qu'un régulateur de puissance, un régulateur de démarrage, une horloge de commutation de dégivrage, une vanne d'inversion à 4/2 voies et un régulateur de réfrigération.

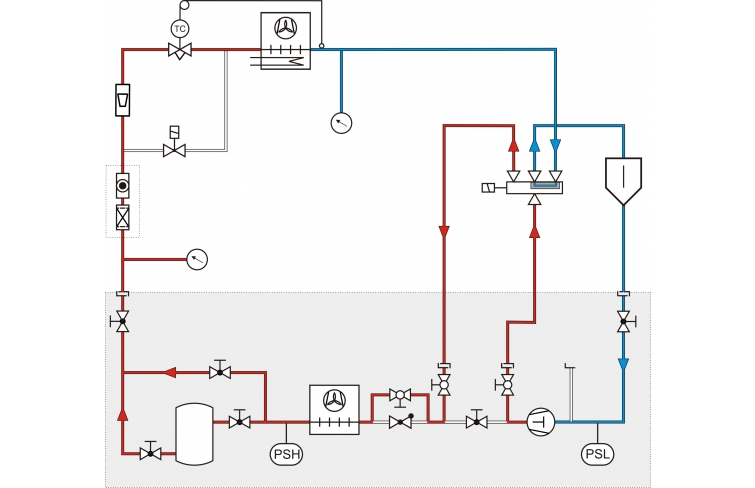

La vanne d'inversion à 4/2 voies sert par exemple à inverser le circuit.

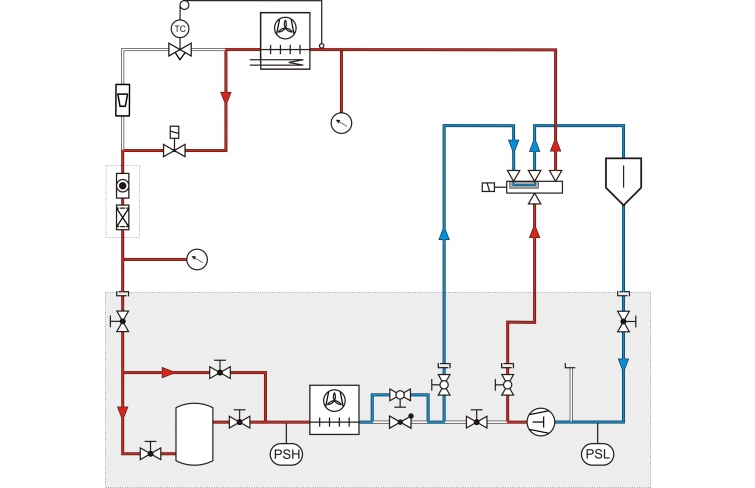

On peut ainsi dégivrer un évaporateur givré, en le faisant fonctionnant provisoirement comme un condenseur.
Les manomètres permettent d'avoir un aperçu des rapports de pression du circuit frigorifique.
Le changement d'état de l'agent réfrigérant peut être suivie grâce aux mesures de pression et de température et être inscrite dans le diagramme log p,h.
La mesure de température se produit avec des thermomètres propres au laboratoire.
La documentation didactique bien structurée expose les principes de base et guide létudiant dans la réalisation des essais.
Des composants usuels sont utilisés dans des essais pratiques.
Ces composants sont montés sur les plaques et prêts à être raccordés et sont disposés de manière claire dans le bâti du ET 910.05.
Le kit comprend des composants frigorifiques complexes tels qu'un régulateur de puissance, un régulateur de démarrage, une horloge de commutation de dégivrage, une vanne d'inversion à 4/2 voies et un régulateur de réfrigération.
La vanne d'inversion à 4/2 voies sert par exemple à inverser le circuit.
On peut ainsi dégivrer un évaporateur givré, en le faisant fonctionnant provisoirement comme un condenseur.
Les manomètres permettent d'avoir un aperçu des rapports de pression du circuit frigorifique.
Le changement d'état de l'agent réfrigérant peut être suivie grâce aux mesures de pression et de température et être inscrite dans le diagramme log p,h.
La mesure de température se produit avec des thermomètres propres au laboratoire.
La documentation didactique bien structurée expose les principes de base et guide létudiant dans la réalisation des essais.
Contenu didactique / Essais

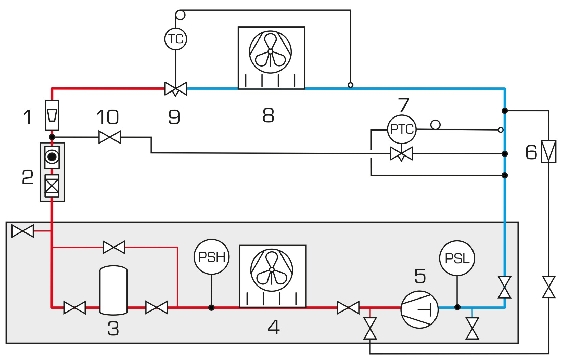

- montage de différents circuits frigorifiques
- structure, fonction et ajustage des composants
- régulateur de pression d'évaporation, de
-- démarrage, de puissance et de réfrigération
- thermostat électrique
- soupape comme élément d'expansion
- vanne de réinjection
- électrovanne avec bobine
- vanne d'inversion à 4/2 voies
- contacteur de puissance et auxiliaire
- relais temporisé
- horloge de commutation de dégivrage
- dégivrage par gaz chauds
- lire et comprendre les dessins techniques et
notices d'utilisation
- recherche de pannes
Les grandes lignes
- Montage de circuits frigorifiques complexes
- Composants exigeants pour des essais
complémentaires
Les caractéristiques techniques
Puissance nom. du régulateur à t~0~=-10°C, t~c~=25°C
- pression d'évaporation: 2,8kW à Δp=0,2bar
- démarrage: 5,3kW à Δp=0,2bar
- puissance: 4,8kW pour un offset=0,7bar
Réservoir sur la ligne d'aspiration: 0,3L, max. 28bar
Régulateur de température: -5...35°C
Régulateur de réfrigération.: -40...110°C
Vanne de réinjection: -45...35°C
Relais temporisé: temps de réponse: 0,05s...100h
Plages de mesure
- pression, évaporation: 0...5,5bar
- pression d'aspiration: 0,2...6bar
- pression, régulateur de puissance: 0,2...6bar
- montage de différents circuits frigorifiques
- structure, fonction et ajustage des composants
- régulateur de pression d'évaporation, de
-- démarrage, de puissance et de réfrigération
- thermostat électrique
- soupape comme élément d'expansion
- vanne de réinjection
- électrovanne avec bobine
- vanne d'inversion à 4/2 voies
- contacteur de puissance et auxiliaire
- relais temporisé
- horloge de commutation de dégivrage
- dégivrage par gaz chauds
- lire et comprendre les dessins techniques et
notices d'utilisation
- recherche de pannes
Les grandes lignes
- Montage de circuits frigorifiques complexes
- Composants exigeants pour des essais
complémentaires
Les caractéristiques techniques
Puissance nom. du régulateur à t~0~=-10°C, t~c~=25°C
- pression d'évaporation: 2,8kW à Δp=0,2bar
- démarrage: 5,3kW à Δp=0,2bar
- puissance: 4,8kW pour un offset=0,7bar
Réservoir sur la ligne d'aspiration: 0,3L, max. 28bar
Régulateur de température: -5...35°C
Régulateur de réfrigération.: -40...110°C
Vanne de réinjection: -45...35°C
Relais temporisé: temps de réponse: 0,05s...100h
Plages de mesure
- pression, évaporation: 0...5,5bar
- pression d'aspiration: 0,2...6bar
- pression, régulateur de puissance: 0,2...6bar
Informations logistiques
Dimensions et poids
Hauteur de plaque: 297mm
Poids: env. 25kg
Hauteur de plaque: 297mm
Poids: env. 25kg
Poids: 25 Kg Delai de livraison estimé : 16 semaines
