Dans les centrales thermiques à vapeur, l'énergie thermique est d'abord convertie en énergie mécanique et pour finir en énergie électrique.
Une centrale thermique à vapeur est essentiellement constituée d'une source de chaleur pour la production de la vapeur, d'une turbine avec charge et d'un dispositif de refroidissement pour la condensation de la vapeur.

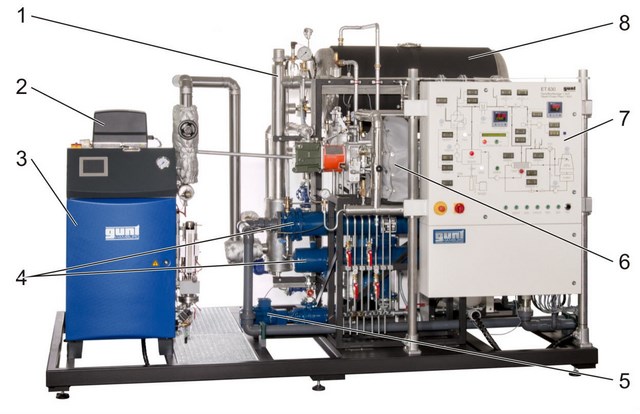

L'ET 830 a été spécialement conçu pour la formation technique dans le domaine des centrales électriques et des machines motrices et machines réceptrices, et il permet d'effectuer de nombreux essais pour se familiariser avec les processus de fonctionnement d'une centrale thermique à vapeur.
Une chaudière au fuel génère de la vapeur humide qui est ensuite transformée en vapeur chaude par un surchauffeur.
Le temps de chauffe court de la chaudière permet de produire rapidement de la vapeur.

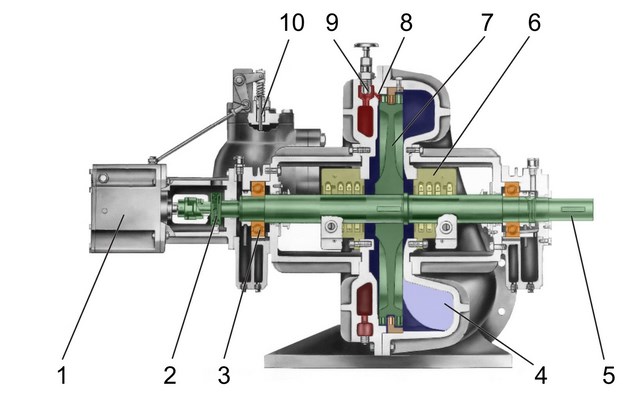

La turbine est chargée par un générateur.
La puissance de la turbine est déterminée au moyen de la vitesse de rotation et du couple de rotation.
Au-delà de la turbine, la vapeur est condensée et reconduite dans la chaudière.
Le circuit d'eau d'alimentation est équipé d'une centrale complète de traitement de l'eau constituée d'un échangeur d'ions régénérable ainsi que d'un dispositif de dosage des produits chimiques.
Des capteurs mesurent la température, la pression, la vitesse de rotation et le débit à tous les points significatifs.
Les valeurs mesurées peuvent être lues sur des affichages numériques.

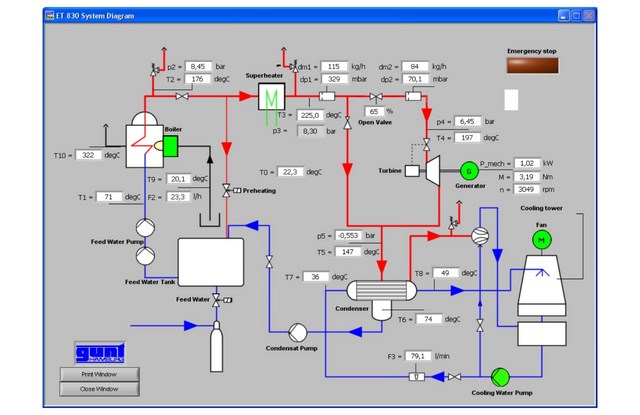

Les valeurs sont transmises vers un PC afin dy être évaluées à laide dun logiciel fourni.
La transmission des données au PC se fait par une interface USB.
Le tableau de commande comprend un schéma de processus clair de la centrale.
La centrale est surveillée et commandée par un automate programmable industriel (API).
L'installation d'essai est conforme aux réglementations de sécurité en vigueur et comporte les dispositifs de sécurité réglementaires.
Le générateur de vapeur est homologué et non soumis à autorisation.
Pour l'alimentation en eau de refroidissement, on peut en option utiliser la centrale avec la tour de refroidissement ET 830.01 ou ET 830.02.
La documentation didactique bien structurée expose les principes de base et guide létudiant dans la réalisation des essais.

Techniques > Thermique > Machines motrices et productrices > Centrales thermiques à vapeur

Poids: 1950 Kg
Delai de livraison estimé : 48 semaines
