Pour produire de l'air comprimé pour les industries et métiers qui l'utilisent comme source d'énergie, on utilise ce que l'on appelle des installations de production d'air comprimé.
Un élément central de ces installations est constitué par le compresseur.
Il sert à générer une augmentation de la pression de l'air en utilisant de l'énergie mécanique.
Les installations de production d'air comprimé sont utilisées pour entraîner des machines dans l'industrie minière, pour les commandes pneumatiques dans les ateliers d'assemblage, ou comme station de gonflage des pneus dans les stations-services.

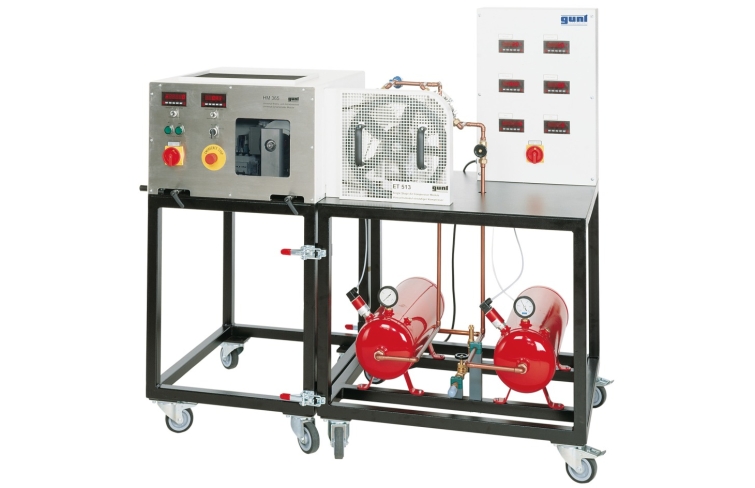

Le compresseur à piston à un étage ET 513 forme avec le dispositif de freinage et d'entraînement universel HM 365 une installation complète de production d'air comprimé.
Le dispositif de freinage et d'entraînement universel HM 365 entraîne le compresseur par le biais d'une courroie trapézoïdale.
La vitesse de rotation du compresseur est réglée sur le HM 365.

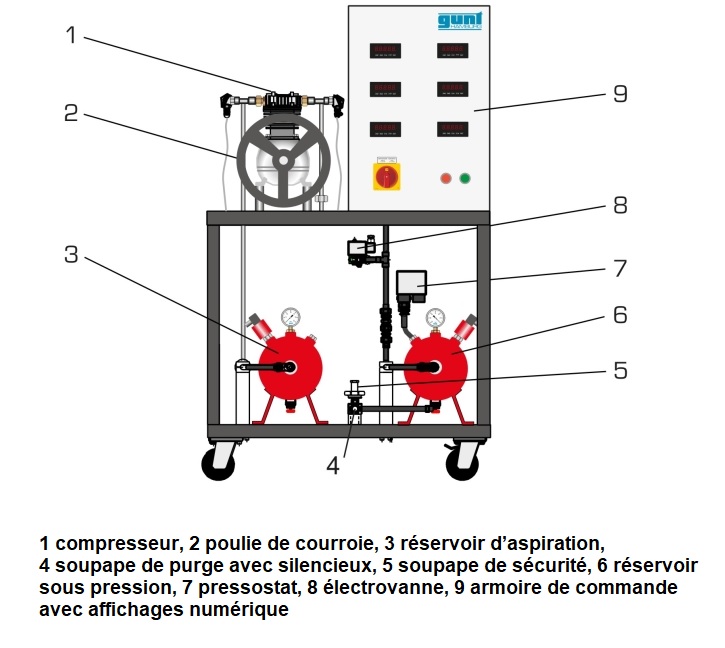

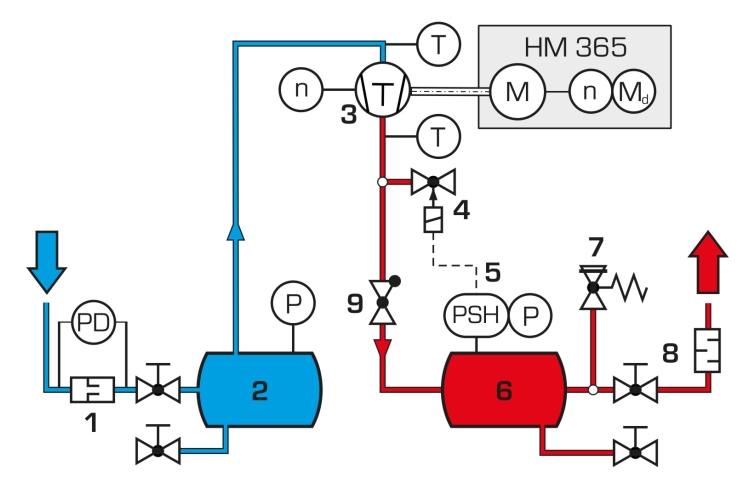

L'air est aspiré dans le réservoir d'aspiration où il est stabilisé avant d'être comprimé dans le compresseur à piston.
L'air comprimé est ensuite acheminé dans un réservoir sous pression et est ainsi rendu disponible comme milieu de travail.
Pour ajuster un état de fonctionnement stationnaire, on peut évacuer l'air comprimé par une soupape de purge avec silencieux.
Un pressostat avec électrovanne servant à limiter la pression, ainsi qu'une soupape de sécurité, viennent compléter l'installation.
Une tuyère de mesure située sur le réservoir d'aspiration permet de déterminer le débit volumique d'aspiration.
Des capteurs enregistrent les pressions et les températures avant et après le compresseur.
On peut par ailleurs consulter sur des manomètres la pression qui règne dans les réservoirs.
Les valeurs mesurées peuvent être lues sur des affichages numériques.

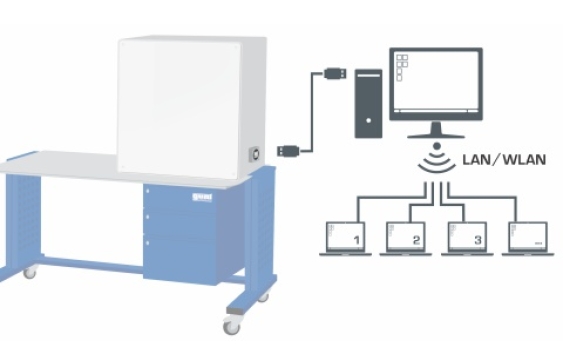

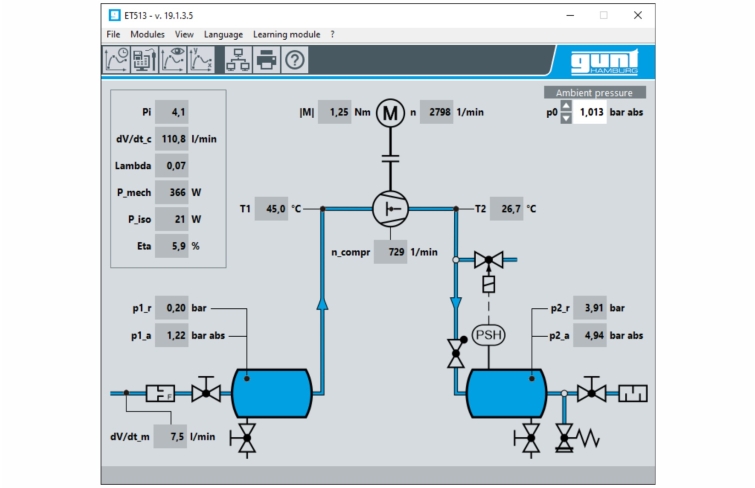

Les valeurs sont transmises vers un PC afin dy être évaluées à laide dun logiciel fourni.
La transmission des données au PC se fait par une interface USB.
La mesure de la vitesse de rotation et du couple est intégrée au HM 365.

Techniques > Thermique > Machines motrices et productrices > Compresseurs
Techniques > Mécanique des fluides > Machines productrices de travail > Compresseurs

Poids: 130 Kg
