Ref: EWTGUET500
ET 500 Compresseur à piston bi-étages (Réf. 061.50000)
Avec interface PC USB et logiciel inclus
Pour la production d´ air comprimé comme source d´é nergie pour l´ industrie et l´ artisanat, on utilise ce qu´ on appelle des installations de production d´ air comprimé .
Un é lé ment central de ces installations est le compresseur.
L´é nergie mé canique apporté e y est transformé e en une augmentation de la pression de l´ air.
Ces installations comprimé sont utilisé es pour entraî ner des machines dans l´ industrie miniè re, pour les commandes pneumatiques dans les ateliers d´ assemblage, ou comme station de gonflage des pneus dans les stations-services.

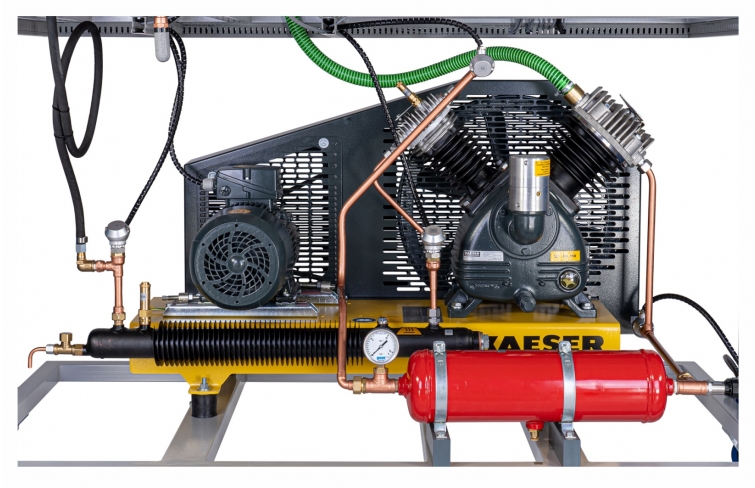

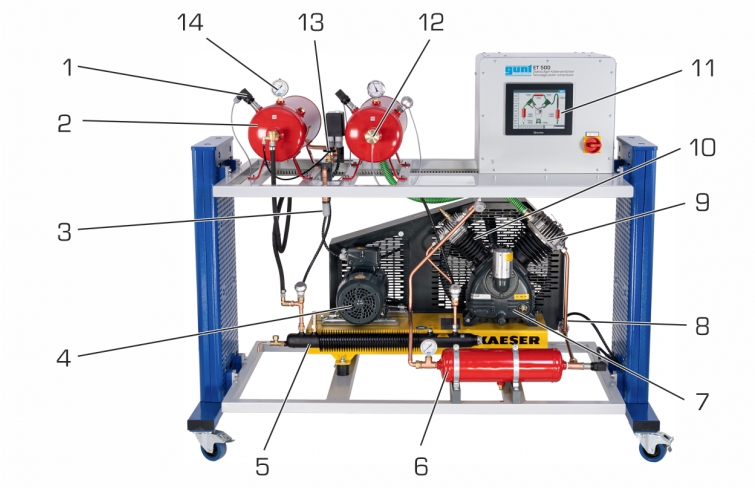

L'ET 500 comprend une installation complè te de production d´ air comprimé , avec un compresseur à deux é tages et un ré servoir sous pression supplé mentaire qui sert de refroidisseur intermé diaire.

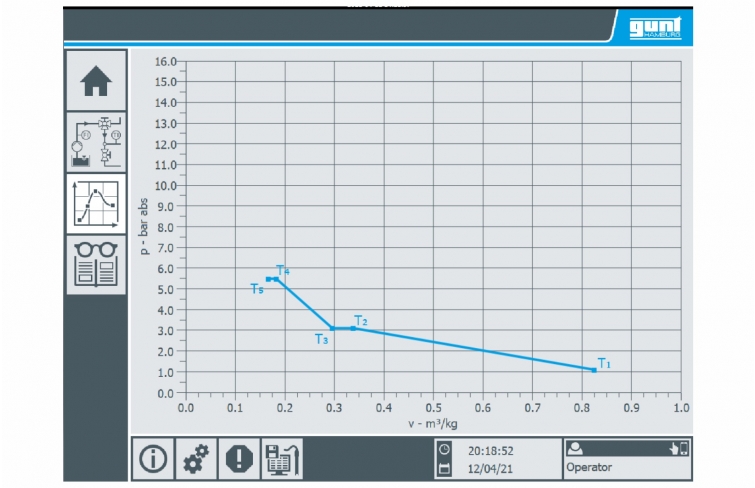

Le banc d´ essai permet d´ enregistrer les courbes caracté ristiques du compresseur, et de repré senter le processus de compression dans le diagramme p,V.

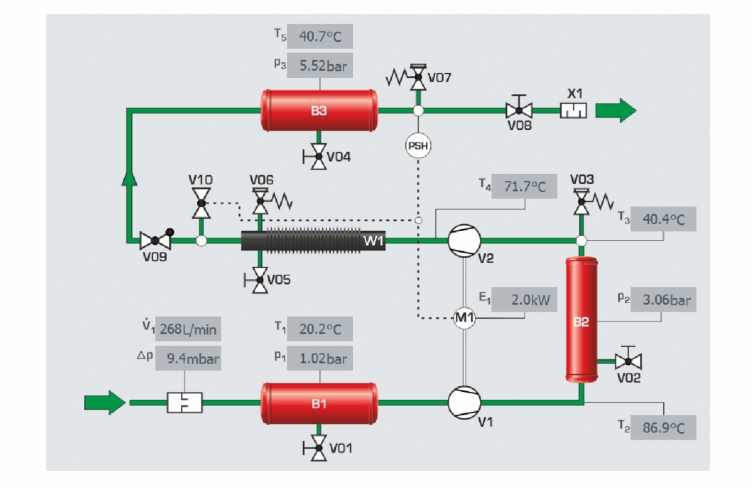

L´ air est aspiré dans le ré servoir d´ aspiration où il est calmé , avant d´ê tre comprimé en deux é tages.
Entre le 1er et le 2nd é tage, on trouve un ré servoir sous pression supplé mentaire pour le refroidissement intermé diaire.
Au-delà du 2nd é tage, l´ air comprimé est compressé par l´ intermé diaire d´ un tube de refroidissement en direction d´ un autre ré servoir sous pression.
Pour obtenir un ré gime stationnaire, on peut purger l´ air comprimé à travers une soupape de purge munie de silencieux.
Des soupapes de sé curité et un pressostat complè tent l´ installation.
Des capteurs enregistrent les pressions et les tempé ratures aux deux é tages, ainsi que la puissance é lectrique absorbé e.
Une buse situé e sur le ré servoir d´ aspiration dé termine le dé bit volumé trique d´ aspiration.
L´ utilisation se fait via un é cran tactile avec une interface utilisateur intuitive.

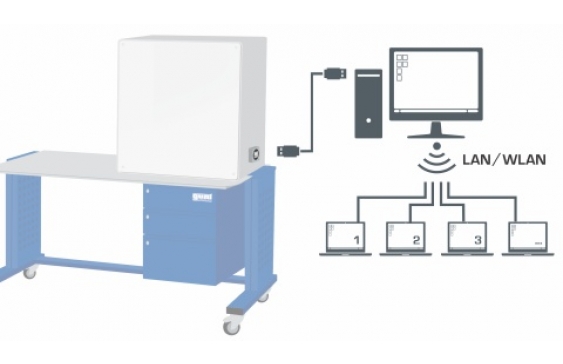

Les valeurs de mesure peuvent ê tre transmises via une interface USB à un PC et ensuite ê tre lues et enregistré es sur le PC (par ex. sous MS Excel).
Grâ ce à un routeur WLAN inté gré , l´ appareils d´ essai peut en outre ê tre commandé e et exploité e par un dispositif terminal et l´ interface utilisateur peut ê tre affiché e sur 10 terminaux au maximum (\'84screen mirroring\rdblquote ).
Pour le suivi et l´é valuation des expé riences, jusqu´à 10 postes de travail externes peuvent ê tre utilisé s simultané ment en utilisant le ré seau local via une connexion LAN.
Un é lé ment central de ces installations est le compresseur.
L´é nergie mé canique apporté e y est transformé e en une augmentation de la pression de l´ air.
Ces installations comprimé sont utilisé es pour entraî ner des machines dans l´ industrie miniè re, pour les commandes pneumatiques dans les ateliers d´ assemblage, ou comme station de gonflage des pneus dans les stations-services.
L'ET 500 comprend une installation complè te de production d´ air comprimé , avec un compresseur à deux é tages et un ré servoir sous pression supplé mentaire qui sert de refroidisseur intermé diaire.
Le banc d´ essai permet d´ enregistrer les courbes caracté ristiques du compresseur, et de repré senter le processus de compression dans le diagramme p,V.
L´ air est aspiré dans le ré servoir d´ aspiration où il est calmé , avant d´ê tre comprimé en deux é tages.
Entre le 1er et le 2nd é tage, on trouve un ré servoir sous pression supplé mentaire pour le refroidissement intermé diaire.
Au-delà du 2nd é tage, l´ air comprimé est compressé par l´ intermé diaire d´ un tube de refroidissement en direction d´ un autre ré servoir sous pression.
Pour obtenir un ré gime stationnaire, on peut purger l´ air comprimé à travers une soupape de purge munie de silencieux.
Des soupapes de sé curité et un pressostat complè tent l´ installation.
Des capteurs enregistrent les pressions et les tempé ratures aux deux é tages, ainsi que la puissance é lectrique absorbé e.
Une buse situé e sur le ré servoir d´ aspiration dé termine le dé bit volumé trique d´ aspiration.
L´ utilisation se fait via un é cran tactile avec une interface utilisateur intuitive.
Les valeurs de mesure peuvent ê tre transmises via une interface USB à un PC et ensuite ê tre lues et enregistré es sur le PC (par ex. sous MS Excel).
Grâ ce à un routeur WLAN inté gré , l´ appareils d´ essai peut en outre ê tre commandé e et exploité e par un dispositif terminal et l´ interface utilisateur peut ê tre affiché e sur 10 terminaux au maximum (\'84screen mirroring\rdblquote ).
Pour le suivi et l´é valuation des expé riences, jusqu´à 10 postes de travail externes peuvent ê tre utilisé s simultané ment en utilisant le ré seau local via une connexion LAN.
Contenu didactique / Essais
- structure et fonctionnement d´ un compresseur à deux é tages
- mesure des tempé ratures et pressions requises
- dé termination du dé bit volumé trique d´ aspiration
- processus de compression dans le diagramme p,V
- dé termination du rendement
- transfert de donné es via USB pour une utilisation externe polyvalente des valeurs mesuré es
- \ldblquote screen mirroring\rdblquote : mise en miroir de l´ interface utilisateur sur 10 terminaux maximum
- navigation dans le menu indé pendante de la surface affiché e sur l´é cran tactile
d\li720 - diffé rents niveaux d´ utilisateurs sé lectionnables sur le terminal: pour l´ observation des essais ou pour la commande et l´ utilisation
d
Les grandes lignes
- processus de compression dans le diagramme p,V
- un routeur inté gré pour l´ exploitation et le contrô le via un dispositif terminal et pour le \ldblquote screen mirroring\rdblquote sur 10 terminaux: PC, tablette, smartphone
- capacité de mise en ré seau: accè s aux expé riences en cours à partir de postes de travail externes via le ré seau local
- structure et fonctionnement d´ un compresseur à deux é tages
- mesure des tempé ratures et pressions requises
- dé termination du dé bit volumé trique d´ aspiration
- processus de compression dans le diagramme p,V
- dé termination du rendement
- transfert de donné es via USB pour une utilisation externe polyvalente des valeurs mesuré es
- \ldblquote screen mirroring\rdblquote : mise en miroir de l´ interface utilisateur sur 10 terminaux maximum
- navigation dans le menu indé pendante de la surface affiché e sur l´é cran tactile
d\li720 - diffé rents niveaux d´ utilisateurs sé lectionnables sur le terminal: pour l´ observation des essais ou pour la commande et l´ utilisation
d
Les grandes lignes
- processus de compression dans le diagramme p,V
- un routeur inté gré pour l´ exploitation et le contrô le via un dispositif terminal et pour le \ldblquote screen mirroring\rdblquote sur 10 terminaux: PC, tablette, smartphone
- capacité de mise en ré seau: accè s aux expé riences en cours à partir de postes de travail externes via le ré seau local
Caractéristiques techniques
API: Weintek cMT3092X
Compresseur
- à 2 é tages
- 2 cylindres en V
- puissance absorbé e: 3kW
- vitesse de rotation: 710min-1
- capacité d´ aspiration: 250L/min
- dé bit: 202L/min (à 12bar)
- pression de service: 12bar, max. 35bar
Ré servoir d´ aspiration: 20L
Ré servoirs sous pression, 16bar; capacité :
- aprè s le 1er é tage: 5L
- aprè s le 2nd é tage: 20L
Soupape de sû reté : 16bar
Plages de mesure
- pression diffé rentielle: 0...25mbar
- pression: 1x 0...1,5bar; 2x 0...16bar
- tempé rature: 4x 0...200º C
- puissance: 0...3500W
400V, 50Hz, 3 phases
API: Weintek cMT3092X
Compresseur
- à 2 é tages
- 2 cylindres en V
- puissance absorbé e: 3kW
- vitesse de rotation: 710min-1
- capacité d´ aspiration: 250L/min
- dé bit: 202L/min (à 12bar)
- pression de service: 12bar, max. 35bar
Ré servoir d´ aspiration: 20L
Ré servoirs sous pression, 16bar; capacité :
- aprè s le 1er é tage: 5L
- aprè s le 2nd é tage: 20L
Soupape de sû reté : 16bar
Plages de mesure
- pression diffé rentielle: 0...25mbar
- pression: 1x 0...1,5bar; 2x 0...16bar
- tempé rature: 4x 0...200º C
- puissance: 0...3500W
400V, 50Hz, 3 phases
Informations logistiques
Dimensions et poids
Lxlxh: 1770x800x1520mm
Poids: env. 304kg
Necessaire au fonctionnement
PC avec Windows recommandé
Liste de livraison
1 banc d´ essai
1 documentation didactique

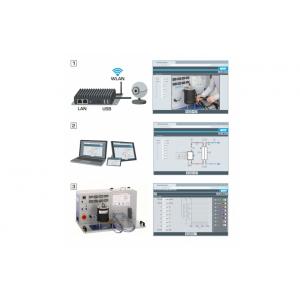

en option
pour l'apprentissage à distance
GU 100 Web Access Box
avec
ET 500W Web Access Software
Lxlxh: 1770x800x1520mm
Poids: env. 304kg
Necessaire au fonctionnement
PC avec Windows recommandé
Liste de livraison
1 banc d´ essai
1 documentation didactique
en option
pour l'apprentissage à distance
GU 100 Web Access Box
avec
ET 500W Web Access Software
