Ref: EWTGUET426
ET 426 Régulation de puissance dans des installations frigorifiques (Réf. 061.42600)
Étude des différentes méthodes de régulation de puissance
La ré gulation efficace de puissance et de tempé rature dans les installations frigorifiques est un sujet important en gé nie frigorifique.
Diffé rentes mé thodes de ré gulation de puissance peuvent ê tre é tudié es avec le ET 426.

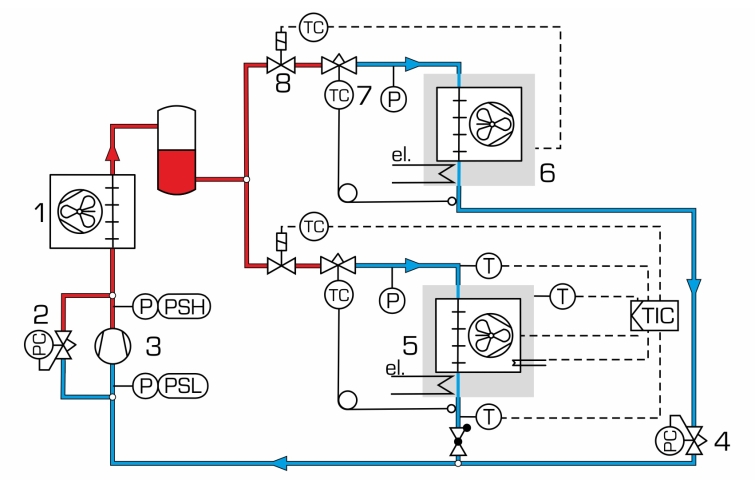

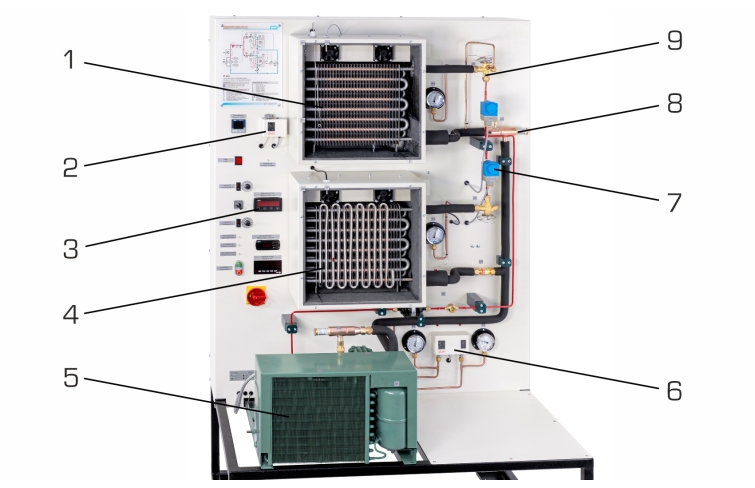

Un circuit frigorifique à deux chambres de refroidissement est à disposition à cet effet pour lequel une charge de refroidissement est produite à l'aide d'un dispositif de chauffage ajustable.
Les ventilateurs dans les deux chambres de refroidissement se chargent d'une ré partition uniforme de la chaleur.
Dans la premiè re chambre de refroidissement, un thermostat avec é lectrovanne et un ré gulateur de pression d'é vaporation ré gulent la pression de l'agent ré frigé rant dans l'é vaporateur et ainsi la tempé rature.
Les capteurs mesurent la tempé rature dans la deuxiè me chambre de refroidissement et la tempé rature de l'agent ré frigé rant avant et aprè s l'é vaporateur.
Un ré gulateur de ré frigé ration traite les signaux des capteurs.
Le ré gulateur de ré frigé ration modifie le dé bit d'agent ré frigé rant grâ ce à une é lectrovanne et ré gule ainsi la tempé rature dans la deuxiè me chambre de refroidissement.

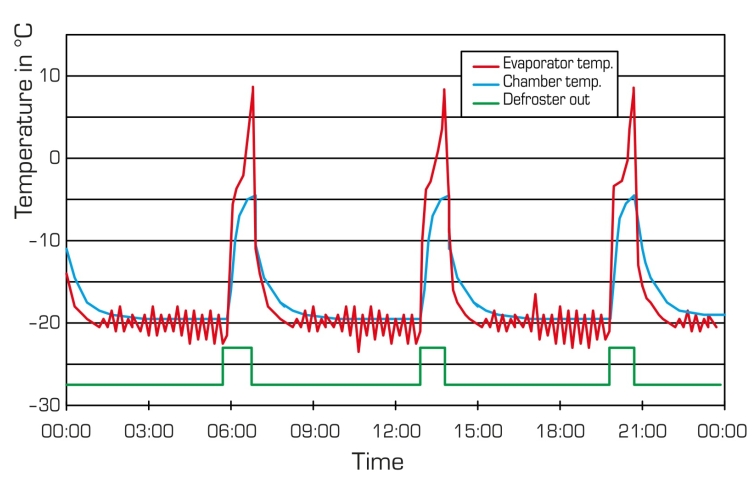

En outre, les tempé ratures sont ajusté es sur le ré gulateur de ré frigé ration pour lesquels les ventilateurs et le chauffage de dé givrage sont activé s ou dé sactivé s.
Par ailleurs, il est possible d'ajuster la puissance frigorifique de l'ensemble du circuit frigorifique au moyen de la vitesse de rotation du compresseur.
Il existe en plus la possibilité d'ajuster la puissance frigorifique sur un ré gulateur de puissance au niveau sur la dé rivation (bypass) du compresseur.
Les deux chambres de refroidissement possè dent des fenê tres permettant d'observer le fonctionnement des ventilateurs et la formation de glace.
Les manomè tres permettent de relever facilement les pressions sur les points de mesure pertinents.
Diffé rentes mé thodes de ré gulation de puissance peuvent ê tre é tudié es avec le ET 426.
Un circuit frigorifique à deux chambres de refroidissement est à disposition à cet effet pour lequel une charge de refroidissement est produite à l'aide d'un dispositif de chauffage ajustable.
Les ventilateurs dans les deux chambres de refroidissement se chargent d'une ré partition uniforme de la chaleur.
Dans la premiè re chambre de refroidissement, un thermostat avec é lectrovanne et un ré gulateur de pression d'é vaporation ré gulent la pression de l'agent ré frigé rant dans l'é vaporateur et ainsi la tempé rature.
Les capteurs mesurent la tempé rature dans la deuxiè me chambre de refroidissement et la tempé rature de l'agent ré frigé rant avant et aprè s l'é vaporateur.
Un ré gulateur de ré frigé ration traite les signaux des capteurs.
Le ré gulateur de ré frigé ration modifie le dé bit d'agent ré frigé rant grâ ce à une é lectrovanne et ré gule ainsi la tempé rature dans la deuxiè me chambre de refroidissement.
En outre, les tempé ratures sont ajusté es sur le ré gulateur de ré frigé ration pour lesquels les ventilateurs et le chauffage de dé givrage sont activé s ou dé sactivé s.
Par ailleurs, il est possible d'ajuster la puissance frigorifique de l'ensemble du circuit frigorifique au moyen de la vitesse de rotation du compresseur.
Il existe en plus la possibilité d'ajuster la puissance frigorifique sur un ré gulateur de puissance au niveau sur la dé rivation (bypass) du compresseur.
Les deux chambres de refroidissement possè dent des fenê tres permettant d'observer le fonctionnement des ventilateurs et la formation de glace.
Les manomè tres permettent de relever facilement les pressions sur les points de mesure pertinents.
Contenu didactique / Essais
- connaî tre les dispositifs essentiels de modification de la puissance frigorifique
-- thermostat
-- ré gulateur de pression d'é vaporation
-- ré gulateur de ré frigé ration
-- ré gulateur de puissance
-- compresseur à vitesse de rotation variable
- commande d'un ré gulateur à position de refroidissement avec instruction de tempé rature pour la
-- ré gulation de puissance frigorifique
-- connexion/dé connexion du chauffage de dé givrage
-- connexion/dé connexion du ventilateur
Les grandes lignes
- é tude des diffé rentes mé thodes de ré gulation de puissance
- compresseur ouvert à vitesse de rotation variable
- charge de refroidissement ajustable par dispositif de chauffage
- dé givrage ré gulé avec instruction de tempé ratures
- connaî tre les dispositifs essentiels de modification de la puissance frigorifique
-- thermostat
-- ré gulateur de pression d'é vaporation
-- ré gulateur de ré frigé ration
-- ré gulateur de puissance
-- compresseur à vitesse de rotation variable
- commande d'un ré gulateur à position de refroidissement avec instruction de tempé rature pour la
-- ré gulation de puissance frigorifique
-- connexion/dé connexion du chauffage de dé givrage
-- connexion/dé connexion du ventilateur
Les grandes lignes
- é tude des diffé rentes mé thodes de ré gulation de puissance
- compresseur ouvert à vitesse de rotation variable
- charge de refroidissement ajustable par dispositif de chauffage
- dé givrage ré gulé avec instruction de tempé ratures
Caractéristiques techniques
Compresseur
- puissance frigorifique: env. 560W à -5/25º C et 1450min^-1^
- moteur d'entraî nement: 550W
2 dispositifs de chauffage: env. 500W
4 ventilateurs: dé bit volumé trique d'air max.:
env. 36,5m^3^/h
1 chauffage de dé givrage é lectrique: env. 75W
Ré gulateur des positions de refroidissement
- 3 entré es
- 3 sorties
Ré gulateur de pression d'é vaporation: 0...5,5bar
Thermostat: -5...20º C
Ré gulateur de puissance: 0,2...6bar
Plages de mesure:
- vitesse de rotation du compresseur: 465...975min^-1^
- tempé rature: 3x -60...50º C
- puissance du dispositif de chauffage: 2x 0...1000W
- pression: 3x -1...9bar; 1x -1...24bar
230V, 50Hz, 1 phase
Compresseur
- puissance frigorifique: env. 560W à -5/25º C et 1450min^-1^
- moteur d'entraî nement: 550W
2 dispositifs de chauffage: env. 500W
4 ventilateurs: dé bit volumé trique d'air max.:
env. 36,5m^3^/h
1 chauffage de dé givrage é lectrique: env. 75W
Ré gulateur des positions de refroidissement
- 3 entré es
- 3 sorties
Ré gulateur de pression d'é vaporation: 0...5,5bar
Thermostat: -5...20º C
Ré gulateur de puissance: 0,2...6bar
Plages de mesure:
- vitesse de rotation du compresseur: 465...975min^-1^
- tempé rature: 3x -60...50º C
- puissance du dispositif de chauffage: 2x 0...1000W
- pression: 3x -1...9bar; 1x -1...24bar
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 1100x750x1900mm
Poids: env. 150kg
Liste de livraison
1 banc d´ essai
1 documentation didactique
Lxlxh: 1100x750x1900mm
Poids: env. 150kg
Liste de livraison
1 banc d´ essai
1 documentation didactique
Delai de livraison estimé : 16 semaines
