Ref: EWTGUET412C
ET 412C Installation frigorifique, 2 chambres positive et négative, 18 pannes (Réf. 061.412C0)
Avec interface PC USB et logiciel inclus
Des connaissances importantes sont nécessaires pour identifier les pannes dans les installations frigorifiques.
Cela comprend la connaissance de la structure et de la tâche des composants individuels.
Avec lET 412C, la conception et les composants dun système de réfrigération peuvent être examinés.
La simulation des erreurs typiques étend la portée de lexpérience.

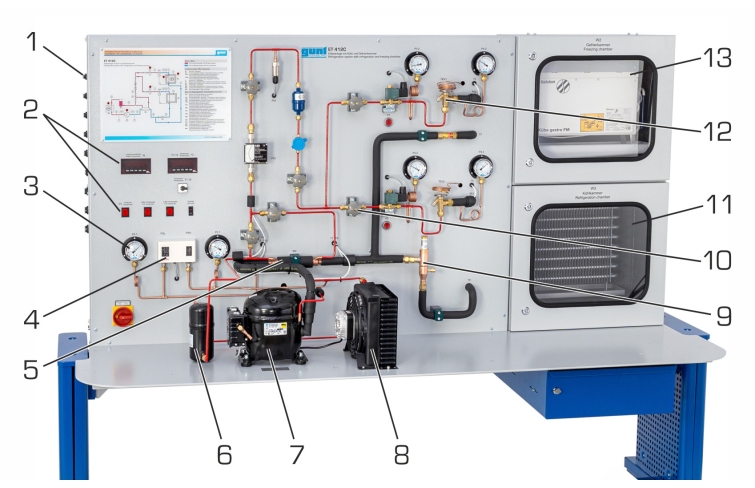

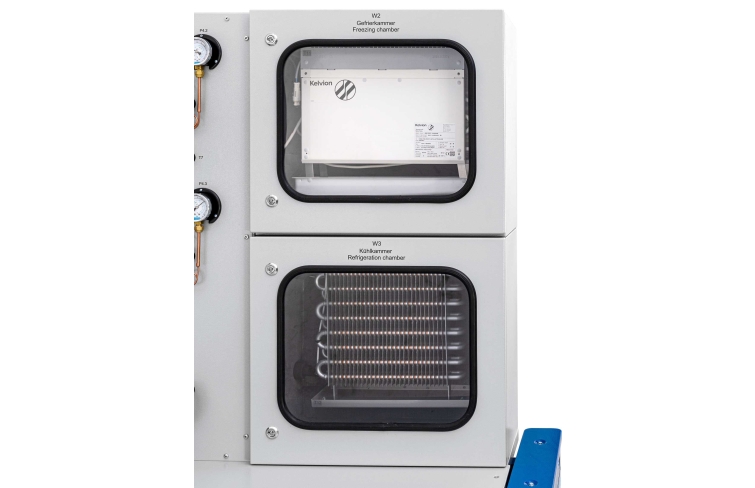

Les composants dun circuit frigorifique avec chambre de refroidissement et de congélation sont disposés de manière visible sur le banc dessai.
Les électrovannes permettent le fonctionnement seul ou en parallèle des évaporateurs dans les deux chambres.
Le circuit est équipé dun pressostat combiné pour le côté aspiration et pression du compresseur.
La chambre de refroidissement possède un régulateur de pression dévaporation.
Linfluence du régulateur de pression dévaporation sur lensemble du processus est étudiée.
Un échangeur de température interne à larrivée des deux évaporateurs fait office de sur-refroidissement de lagent réfrigérant et sert ainsi à une plus grande efficacité du processus.
Dans le même temps, le gaz aspiré est surchauffé.
Un chauffage de dégivrage électrique est disponible pour dégivrer la chambre de congélation.

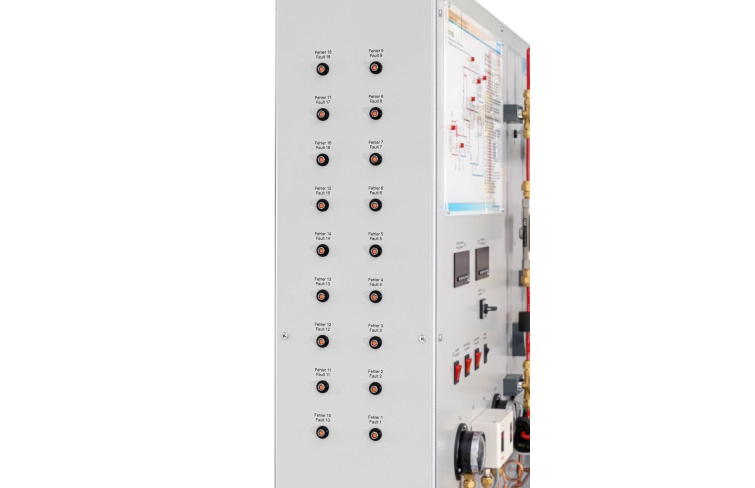

La simulation de 18 pannes différentes, comme par exemple une électrovanne défectueuse ou un relais défectueux, est prévue.

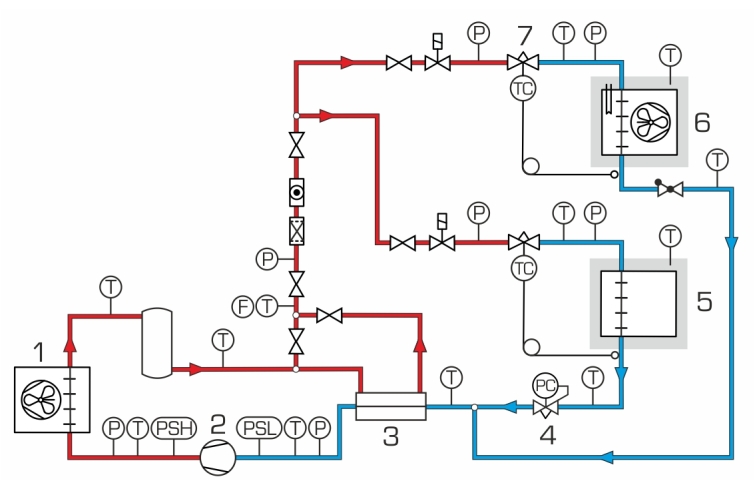

Le schéma de processus sur le banc dessai donne un rapide aperçu.
Les lampes de signalisation sur le schéma de processus affichent létat de fonctionnement des composants sélectionnés.
Les valeurs de mesure pertinentes sont prises en compte par un capteur.

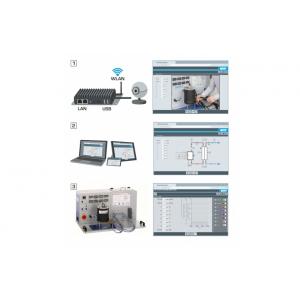

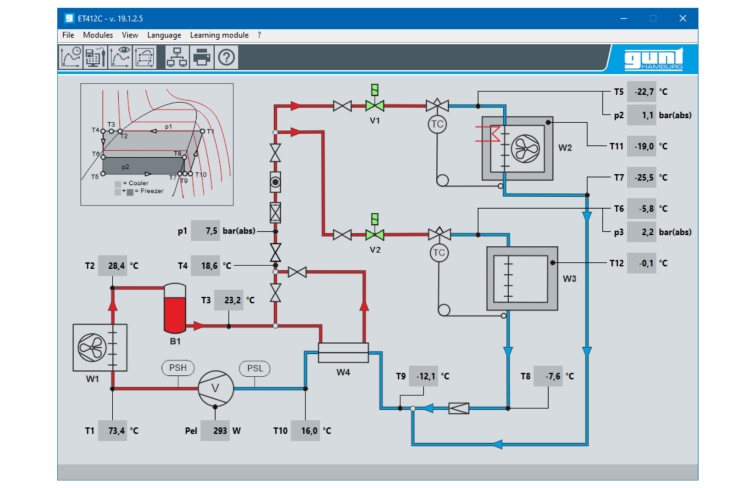

Les valeurs mesurées sont transmises vers un PC afin dy être évaluées à laide dun logiciel fourni.
La transmission des données au PC se fait par une interface USB.
Le débit massique de réfrigérant est calculé dans le logiciel à partir des valeurs mesurées enregistrées.
Les pressions les plus importantes sont affichées en plus par des manomètres disposés directement sur le banc dessai.

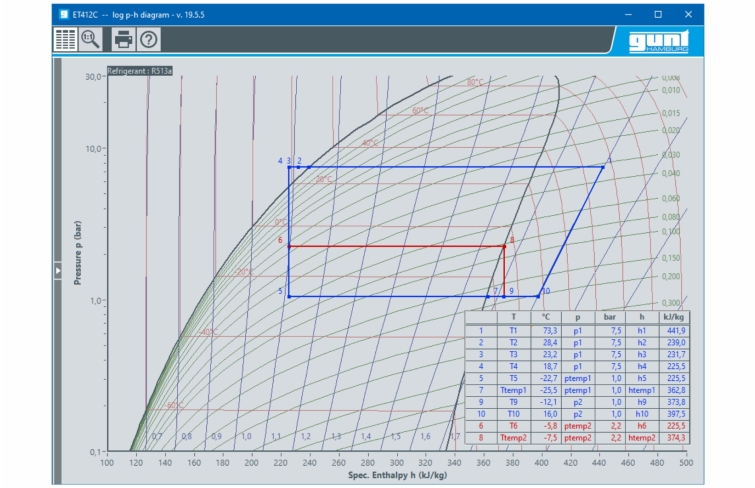

Le logiciel permet la représentation du cycle sur un diagramme log p,h.
Cela comprend la connaissance de la structure et de la tâche des composants individuels.
Avec lET 412C, la conception et les composants dun système de réfrigération peuvent être examinés.
La simulation des erreurs typiques étend la portée de lexpérience.
Les composants dun circuit frigorifique avec chambre de refroidissement et de congélation sont disposés de manière visible sur le banc dessai.
Les électrovannes permettent le fonctionnement seul ou en parallèle des évaporateurs dans les deux chambres.
Le circuit est équipé dun pressostat combiné pour le côté aspiration et pression du compresseur.
La chambre de refroidissement possède un régulateur de pression dévaporation.
Linfluence du régulateur de pression dévaporation sur lensemble du processus est étudiée.
Un échangeur de température interne à larrivée des deux évaporateurs fait office de sur-refroidissement de lagent réfrigérant et sert ainsi à une plus grande efficacité du processus.
Dans le même temps, le gaz aspiré est surchauffé.
Un chauffage de dégivrage électrique est disponible pour dégivrer la chambre de congélation.
La simulation de 18 pannes différentes, comme par exemple une électrovanne défectueuse ou un relais défectueux, est prévue.
Le schéma de processus sur le banc dessai donne un rapide aperçu.
Les lampes de signalisation sur le schéma de processus affichent létat de fonctionnement des composants sélectionnés.
Les valeurs de mesure pertinentes sont prises en compte par un capteur.
Les valeurs mesurées sont transmises vers un PC afin dy être évaluées à laide dun logiciel fourni.
La transmission des données au PC se fait par une interface USB.
Le débit massique de réfrigérant est calculé dans le logiciel à partir des valeurs mesurées enregistrées.
Les pressions les plus importantes sont affichées en plus par des manomètres disposés directement sur le banc dessai.
Le logiciel permet la représentation du cycle sur un diagramme log p,h.
Contenu didactique / Essais
- structure et composants dune installation frigorifique à deux évaporateurs
- composants et leur fonction:
compresseur, condenseur, évaporateur
soupape de détente thermostatique
régulateur de pression dévaporation
pressostat
chauffage de dégivrage électrique
- thermodynamique du cycle frigorifique
influence du sur-refroidissement de lagent réfrigérant
représentation du cycle thermodynamique sur le diagramme log p,h
détermination des grandeurs caractéristiques importantes: coefficient de performance, puissance frigorifique, travail de compression
- recherche de pannes sur les composants de linstallation frigorifique
- structure et composants dune installation frigorifique à deux évaporateurs
- composants et leur fonction:
compresseur, condenseur, évaporateur
soupape de détente thermostatique
régulateur de pression dévaporation
pressostat
chauffage de dégivrage électrique
- thermodynamique du cycle frigorifique
influence du sur-refroidissement de lagent réfrigérant
représentation du cycle thermodynamique sur le diagramme log p,h
détermination des grandeurs caractéristiques importantes: coefficient de performance, puissance frigorifique, travail de compression
- recherche de pannes sur les composants de linstallation frigorifique
Poids: 219 Kg Delai de livraison estimé : 12 semaines
