Ref: EWTGUET428
ET 428 Efficacité énergétique dans les installations frigorifiques, avec 3 compresseurs (061.42800)
L´ utilisation efficace de l´énergie en génie frigorifique est un sujet important.
Des besoins de puissance plus importants sont réalisés dans l´ industrie grâce à un montage en parallèle de plusieurs petits compresseurs.
Cela permet une adaptation optimale aux besoins de puissance en connectant / déconnectant les compresseurs.

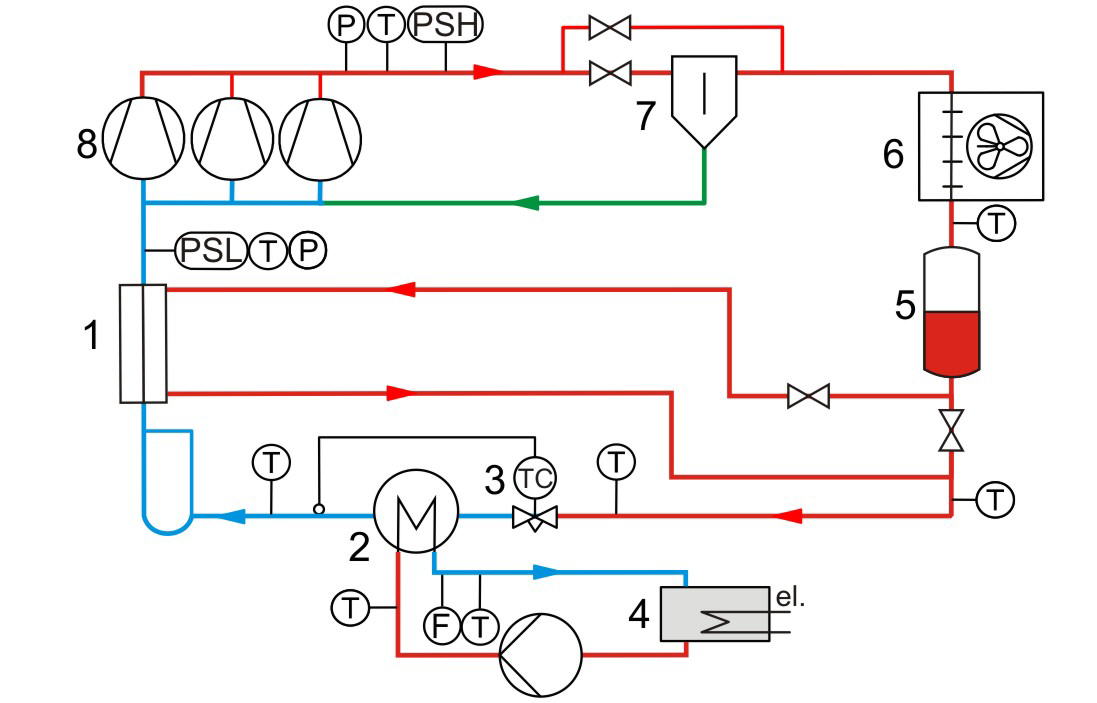

Le ET 428 comporte à cet effet trois compresseurs montés en parallèle, qui peuvent être connectés ou déconnectés par un régulateur.

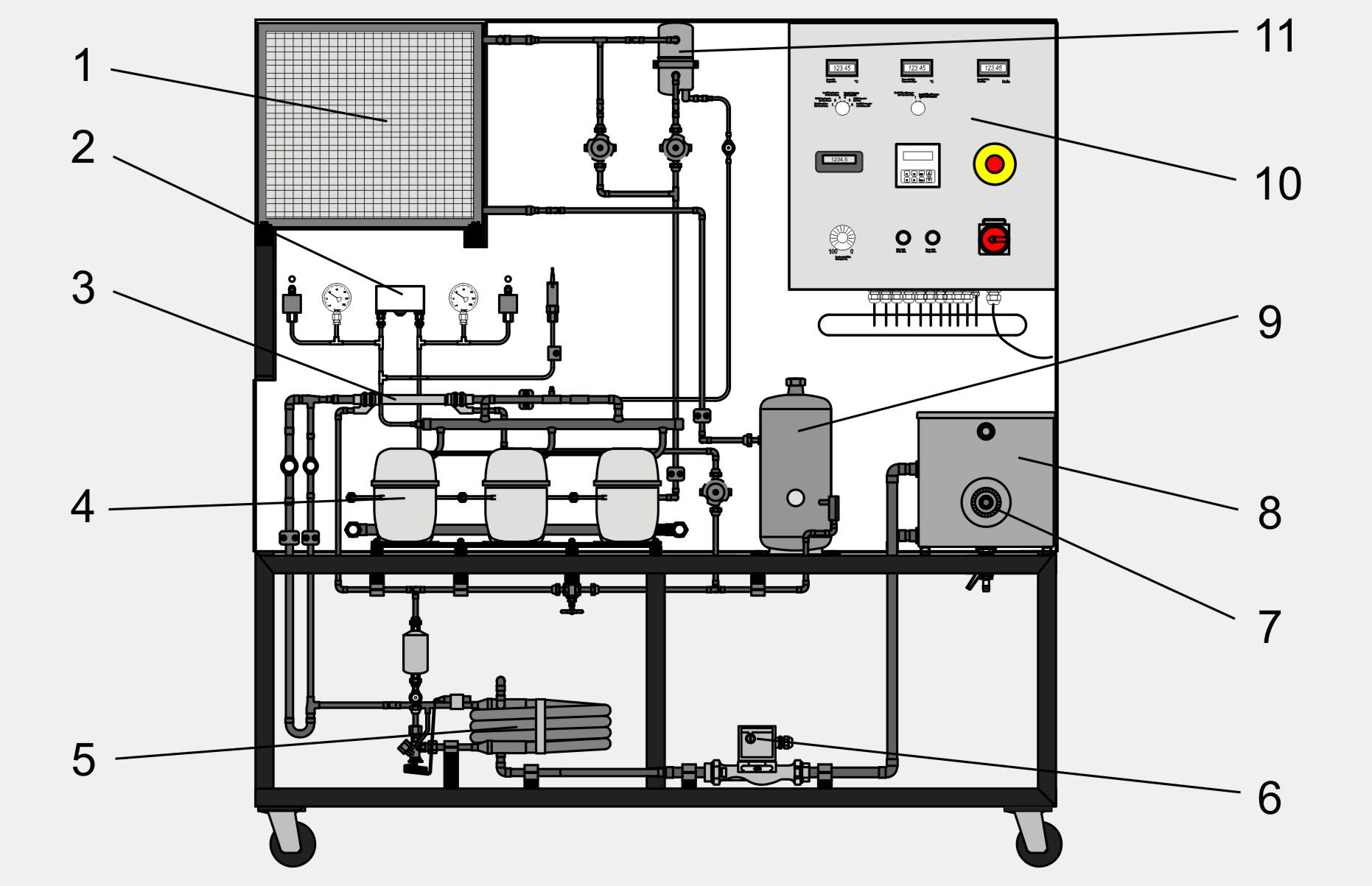

Les composants d´ un circuit frigorifique avec trois compresseurs sont disposés de manière visible sur le banc d´ essai.
Un circuit eau glycolée avec pompe et réservoir avec dispositif de chauffage fait office de charge de refroidissement au niveau de l´évaporateur.
Un échangeur de chaleur intérieur dans le circuit frigorifique permet l´étude de l´ efficacité du processus de la surrefroidissement de l´ agent réfrigérant.
L´ estimation quantitative de l´ efficacité se produit par un bilan énergétique au niveau du circuit eau-glycolée et par la mesure de la puissance électrique sur le compresseur.
Afin de protéger les trois compresseurs, le circuit frigorifique est équipé d´ un pressostat combiné pour le côté pression et aspiration.
Afin de garantir une alimentation en huile sûre des trois compresseurs, un séparateur d´ huile se trouve sur le côté pression du compresseur.
L´ huile séparée est ajouté aux compresseurs par le côté aspiration.
L´ observation de l´ huile se fait grâce aux voyants placés sur les conduites correspondantes.
Les valeurs de mesure pertinentes sont prises en compte par un capteur.
Les valeurs mesurées sont transmises vers un PC afin d´ y être évaluées à l´ aide d´ un logiciel fourni.
La transmission des données au PC se fait par une interface USB.
Des besoins de puissance plus importants sont réalisés dans l´ industrie grâce à un montage en parallèle de plusieurs petits compresseurs.
Cela permet une adaptation optimale aux besoins de puissance en connectant / déconnectant les compresseurs.
Le ET 428 comporte à cet effet trois compresseurs montés en parallèle, qui peuvent être connectés ou déconnectés par un régulateur.
Les composants d´ un circuit frigorifique avec trois compresseurs sont disposés de manière visible sur le banc d´ essai.
Un circuit eau glycolée avec pompe et réservoir avec dispositif de chauffage fait office de charge de refroidissement au niveau de l´évaporateur.
Un échangeur de chaleur intérieur dans le circuit frigorifique permet l´étude de l´ efficacité du processus de la surrefroidissement de l´ agent réfrigérant.
L´ estimation quantitative de l´ efficacité se produit par un bilan énergétique au niveau du circuit eau-glycolée et par la mesure de la puissance électrique sur le compresseur.
Afin de protéger les trois compresseurs, le circuit frigorifique est équipé d´ un pressostat combiné pour le côté pression et aspiration.
Afin de garantir une alimentation en huile sûre des trois compresseurs, un séparateur d´ huile se trouve sur le côté pression du compresseur.
L´ huile séparée est ajouté aux compresseurs par le côté aspiration.
L´ observation de l´ huile se fait grâce aux voyants placés sur les conduites correspondantes.
Les valeurs de mesure pertinentes sont prises en compte par un capteur.
Les valeurs mesurées sont transmises vers un PC afin d´ y être évaluées à l´ aide d´ un logiciel fourni.
La transmission des données au PC se fait par une interface USB.
Contenu didactique / Essais
- paramètres de l'efficacité énergétique
-- paramètres du régulateur
-- surrefroidissement de l'agent réfrigérant
- fonctionnement en interconnexion des compresseurs
- fonction d'un régulateur combiné
- méthodes de retour d'huile dans une installation en interconnexion

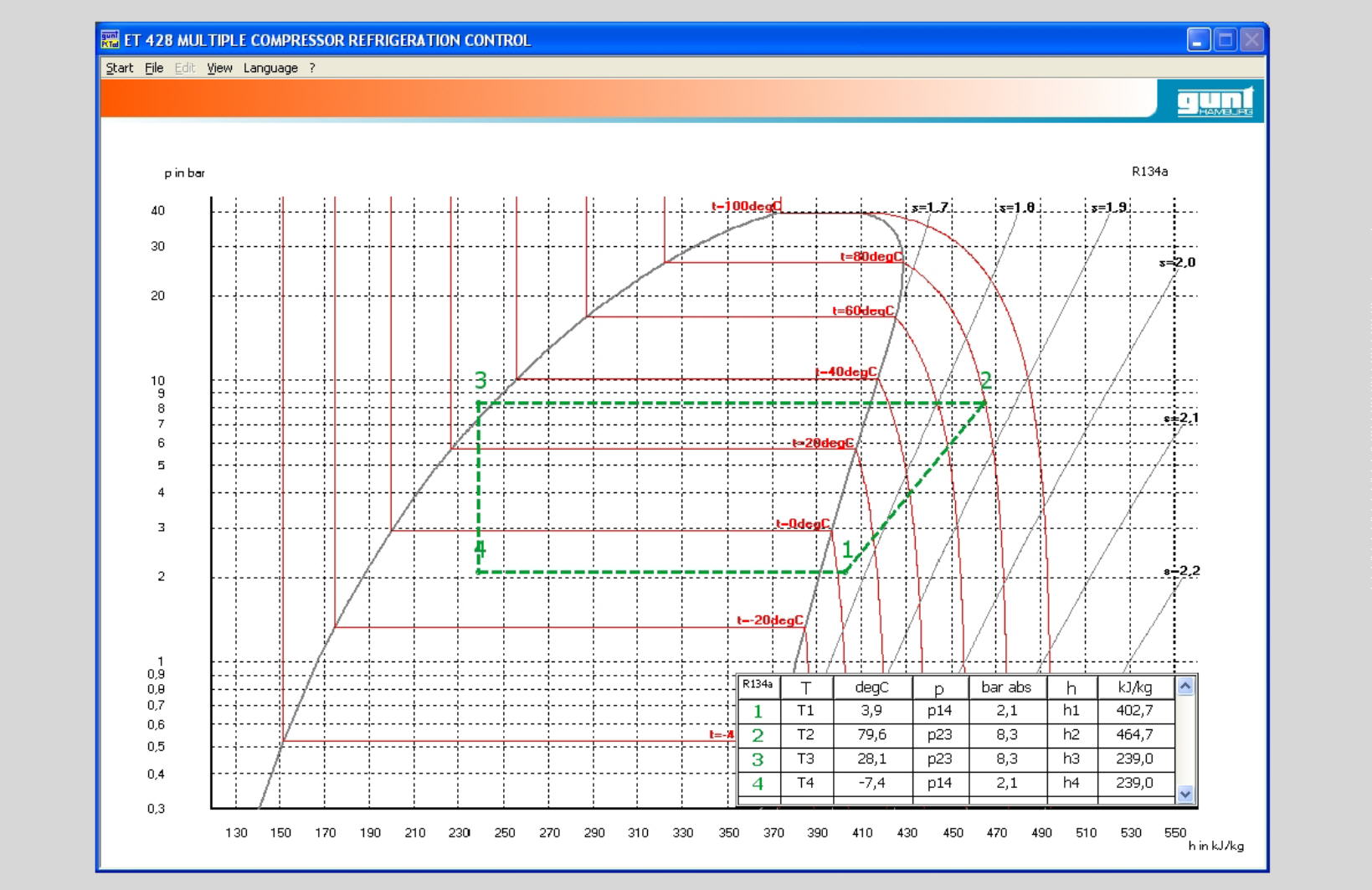

- représentation du cycle thermodynamique sur le diagramme log p,h
Les grandes lignes
- Installation frigorifique à 3 compresseurs en fonctionnement en interconnexion
- Adaptation optimale aux besoins de puissance par la connexion/déconnexion de compresseurs séparés
- Régulateur industriel pour la connexion/ déconnexion de compresseurs séparés
- Échangeur de chaleur enclenchable pour surrefroidissement de l'agent réfrigérant
- Observation du transport d'huile de lubrification dans le circuit d'agent réfrigérant
- paramètres de l'efficacité énergétique
-- paramètres du régulateur
-- surrefroidissement de l'agent réfrigérant
- fonctionnement en interconnexion des compresseurs
- fonction d'un régulateur combiné
- méthodes de retour d'huile dans une installation en interconnexion
- représentation du cycle thermodynamique sur le diagramme log p,h
Les grandes lignes
- Installation frigorifique à 3 compresseurs en fonctionnement en interconnexion
- Adaptation optimale aux besoins de puissance par la connexion/déconnexion de compresseurs séparés
- Régulateur industriel pour la connexion/ déconnexion de compresseurs séparés
- Échangeur de chaleur enclenchable pour surrefroidissement de l'agent réfrigérant
- Observation du transport d'huile de lubrification dans le circuit d'agent réfrigérant
Caractéristiques techniques
Compresseurs
- puissance frigorifique: chacun 1584W à -10ºC/55ºC
- puissance absorbée: chacun 1156W à -10ºC/55ºC
Condenseur avec ventilateur
- débit volumétrique d´ air: 1250m3/h
Pompe pour mélange eau glycolée
- débit de refoulement max.: 4,2m3/h
- hauteur de refoulement max.: 5,6m
Puissance du dispositif de chauffage: 3kW
Réservoir
- mélange eau glycolée: 23L
- réservoir du circuit frigorifique: 5,8L
Agent réfrigérant: R513A, GWP: 631
- volume de remplissage: 4,2kg
- équivalent CO2: 2,7t
Plages de mesure
- température: 4x 0...100ºC, 4x -100ºC...100ºC
- pression: -1...9bar, -1...24bar
- débit: 1...25L/min (eau)
- puissance: 0...4995W (compresseur)
400V, 50Hz, 3 phases
Compresseurs
- puissance frigorifique: chacun 1584W à -10ºC/55ºC
- puissance absorbée: chacun 1156W à -10ºC/55ºC
Condenseur avec ventilateur
- débit volumétrique d´ air: 1250m3/h
Pompe pour mélange eau glycolée
- débit de refoulement max.: 4,2m3/h
- hauteur de refoulement max.: 5,6m
Puissance du dispositif de chauffage: 3kW
Réservoir
- mélange eau glycolée: 23L
- réservoir du circuit frigorifique: 5,8L
Agent réfrigérant: R513A, GWP: 631
- volume de remplissage: 4,2kg
- équivalent CO2: 2,7t
Plages de mesure
- température: 4x 0...100ºC, 4x -100ºC...100ºC
- pression: -1...9bar, -1...24bar
- débit: 1...25L/min (eau)
- puissance: 0...4995W (compresseur)
400V, 50Hz, 3 phases
Informations logistiques
Dimensions et poids
Lxlxh: 1810x710x1920mm
Poids: env. 265kg
Nécessaire pour le fonctionnement
PC avec Windows recommandé
Liste de livraison
1 banc d'essai
1 CD avec le logiciel GUNT + câble USB
1 documentation didactique
Accessoires
en option

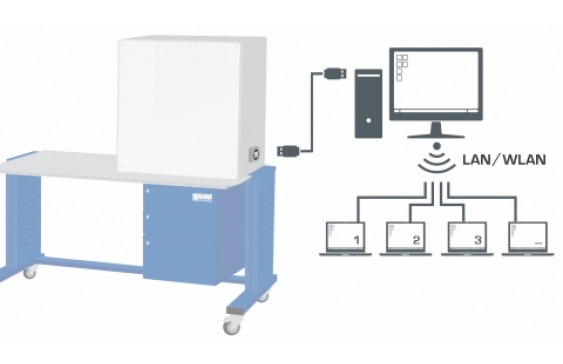

pour l'apprentissage à distance

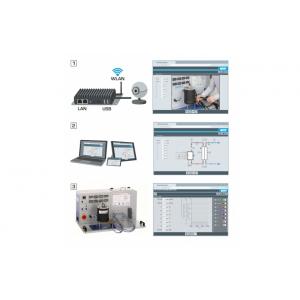

GU 100 Web Access Box
avec
ET 428W Web Access Software
Lxlxh: 1810x710x1920mm
Poids: env. 265kg
Nécessaire pour le fonctionnement
PC avec Windows recommandé
Liste de livraison
1 banc d'essai
1 CD avec le logiciel GUNT + câble USB
1 documentation didactique
Accessoires
en option
pour l'apprentissage à distance
GU 100 Web Access Box
avec
ET 428W Web Access Software
Poids: 265 Kg Delai de livraison estimé : 12 semaines
