CT 159.05 Capteur de pression et transmetteur de PMH pour CT 153 (Réf. 063.15905)
Nécessite le CT 159.01 : Système d'acquisition et logiciel PC
Pour les essais avec indication de pression dans le cylindre sur le moteur de test CT 153, la bougie normale est remplacée par une bougie instrumentée.
Cette bougie instrumentée est dotée dun capteur de pression miniature.
Le capteur de pression est exposé directement à la pression de la chambre de combustion avec la bougie en place.
Le fonctionnement de la bougie est pleinement maintenu.
Le cdu capteur de pression est un cristal de quartz piézoélectrique résistant à la chaleur qui émet un signal de charge proportionnel à la pression.
Le capteur de pression est raccordé à lamplificateur du système dindication électronique CT 159.01.

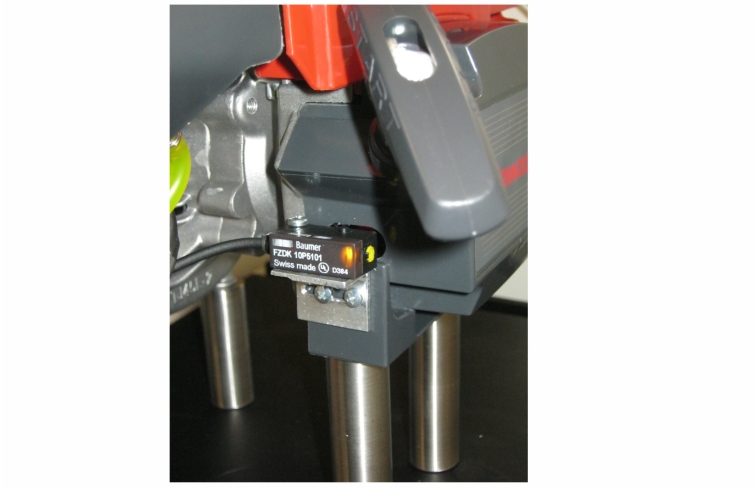

Le détecteur de proximité optique fourni sert de transmetteur PMH.
Cette bougie instrumentée est dotée dun capteur de pression miniature.
Le capteur de pression est exposé directement à la pression de la chambre de combustion avec la bougie en place.
Le fonctionnement de la bougie est pleinement maintenu.
Le cdu capteur de pression est un cristal de quartz piézoélectrique résistant à la chaleur qui émet un signal de charge proportionnel à la pression.
Le capteur de pression est raccordé à lamplificateur du système dindication électronique CT 159.01.
Le détecteur de proximité optique fourni sert de transmetteur PMH.
Contenu didactique / Essais
- mesures de pression dans le cylindre sur moteurs à combustion interne
Les grandes lignes
- capteur de pression miniature avec bougie instrumentée comme support
- mesure de pression dans la chambre de combustion dun moteur
- un détecteur de proximité optique sert de transmetteur PMH
Les caractéristiques techniques
Capteur de pression
- plage de mesure: 0...100bar
- température de service max.: 200°C
- charge max.: 250bar
- poids: 1,7kg
- mesures de pression dans le cylindre sur moteurs à combustion interne
Les grandes lignes
- capteur de pression miniature avec bougie instrumentée comme support
- mesure de pression dans la chambre de combustion dun moteur
- un détecteur de proximité optique sert de transmetteur PMH
Les caractéristiques techniques
Capteur de pression
- plage de mesure: 0...100bar
- température de service max.: 200°C
- charge max.: 250bar
- poids: 1,7kg
Informations logistiques
Dimensions et poids
Lxlxh: 30x50x100mm (bougie)
Poids: env. 1kg
Lxlxh: 30x50x100mm (bougie)
Poids: env. 1kg
Poids: 1.7 Kg Delai de livraison estimé : 16 semaines
