CT 159.01 Interface et logiciel pour bancs moteur gamme CT 159 (Réf. 063.15901)
Tracé du diagramme Pression/Volume dans le cylindre, nécessite les capteurs CT159.03 .04 ou .05
Les systèmes dindication permettent une analyse thermodynamique des moteurs.
Dans lindustrie, ces systèmes sont utilisés dans le développement pour optimiser le processus de combustion.
Le système est utilisé avec un des jeux de capteurs CT 159.03, CT 159.04 ou CT 159.05.
Chaque jeu contient un capteur de pression et un transmetteur de PMH.
Conçu pour les moteurs CT 150, CT 151 et CT 153, le système permet de mesurer la pression à lintérieur du cylindre dun moteur à combustion interne.
Les données sont transmises pour traitement à un PC.
Le logiciel fournit des diagrammes p, t et p, V ainsi que la pression moyenne et la puissance indiquée.
Le système est constitué dun logiciel et dun amplificateur de mesure pour le capteur de pression et pour le transmetteur inductif de point mort haut.
Dans lindustrie, ces systèmes sont utilisés dans le développement pour optimiser le processus de combustion.
Le système est utilisé avec un des jeux de capteurs CT 159.03, CT 159.04 ou CT 159.05.
Chaque jeu contient un capteur de pression et un transmetteur de PMH.
Conçu pour les moteurs CT 150, CT 151 et CT 153, le système permet de mesurer la pression à lintérieur du cylindre dun moteur à combustion interne.
Les données sont transmises pour traitement à un PC.
Le logiciel fournit des diagrammes p, t et p, V ainsi que la pression moyenne et la puissance indiquée.
Le système est constitué dun logiciel et dun amplificateur de mesure pour le capteur de pression et pour le transmetteur inductif de point mort haut.
Contenu didactique / Essais
- faire connaissance avec un système électronique dindication de pression de cylindre et utiliser celui-ci

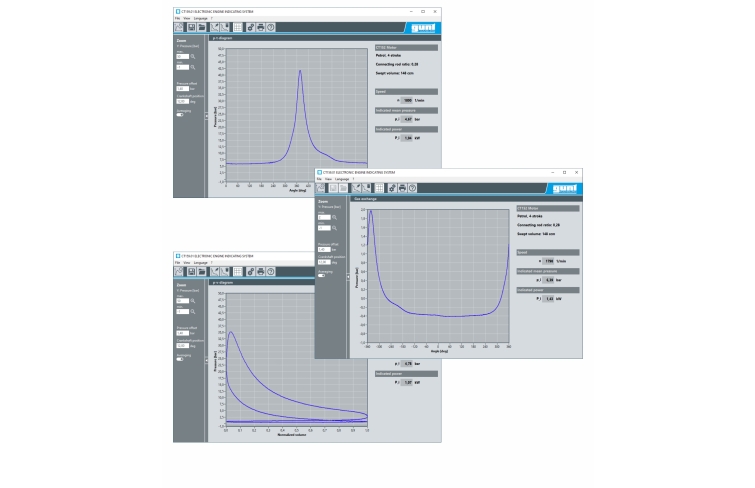

- diagramme p, t (saisie décran en haut à gauche)
- diagramme p, V (saisie décran en bas)
- profil de pression lors du changement de gaz (saisie décran en haut à droite)
- détermination de la puissance indiquée à partir du diagramme p, V
Les grandes lignes
- Système dindication de la pression dans le cylindre, adapté aux moteurs de test CT 150 à CT 153
Les caractéristiques techniques
Amplificateur de mesure
- coefficient damplification 10mbar/mV
Distance de déclenchement du transmetteur de PMH
- 1mm
230V, 50/60Hz, 1 ph. ou 120V, 60Hz/CSA, 1 phase
- faire connaissance avec un système électronique dindication de pression de cylindre et utiliser celui-ci
- diagramme p, t (saisie décran en haut à gauche)
- diagramme p, V (saisie décran en bas)
- profil de pression lors du changement de gaz (saisie décran en haut à droite)
- détermination de la puissance indiquée à partir du diagramme p, V
Les grandes lignes
- Système dindication de la pression dans le cylindre, adapté aux moteurs de test CT 150 à CT 153
Les caractéristiques techniques
Amplificateur de mesure
- coefficient damplification 10mbar/mV
Distance de déclenchement du transmetteur de PMH
- 1mm
230V, 50/60Hz, 1 ph. ou 120V, 60Hz/CSA, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 280x260x120mm (amplificateur de mesure)
Poids: env. 5kg
Nécessaire au fonctionnement
PC avec Windows
Liste de livraison

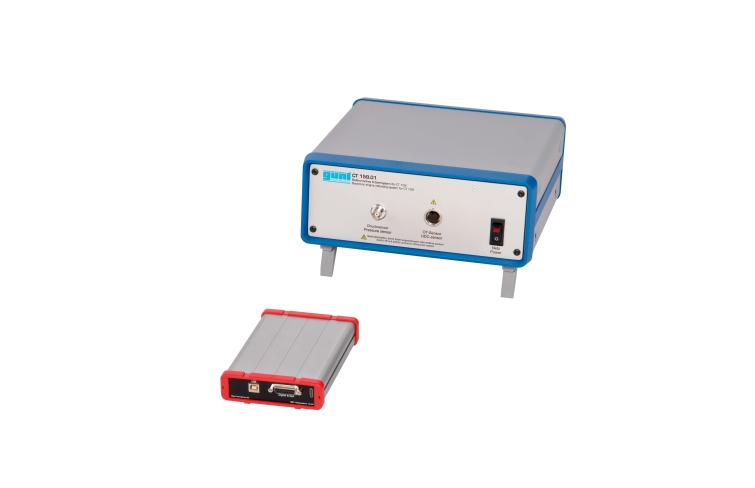

1 amplificateur de mesure
1 jeu daccessoires
1 logiciel GUNT + câble USB
Lxlxh: 280x260x120mm (amplificateur de mesure)
Poids: env. 5kg
Nécessaire au fonctionnement
PC avec Windows
Liste de livraison
1 amplificateur de mesure
1 jeu daccessoires
1 logiciel GUNT + câble USB
Poids: 5 Kg Delai de livraison estimé : 16 semaines
