Ref: EWTGUCT159.04
CT 159.04 Capteur de pression et transmetteur de PMH pour CT 151 (Réf. 063.15904)
Nécessite le CT 159.01 : Système d'acquisition et logiciel PC
Pour les essais avec indication de pression dans le cylindre sur le moteur de test CT 151, le moteur est doté dun capteur de pression miniature.
Le capteur de pression est exposé directement à la pression de la chambre de combustion.
Le cdu capteur de pression est un cristal de quartz piézoélectrique résistant à la chaleur qui émet un signal de charge proportionnel à la pression.
Le capteur de pression est raccordé à lamplificateur du système dindication électronique CT 159.01.

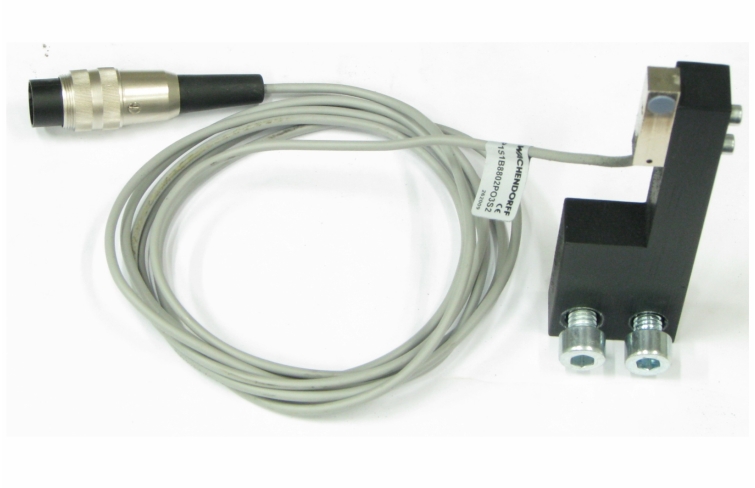

Le détecteur de proximité inductif fourni sert de transmetteur PMH..
Le capteur de pression est exposé directement à la pression de la chambre de combustion.
Le cdu capteur de pression est un cristal de quartz piézoélectrique résistant à la chaleur qui émet un signal de charge proportionnel à la pression.
Le capteur de pression est raccordé à lamplificateur du système dindication électronique CT 159.01.
Le détecteur de proximité inductif fourni sert de transmetteur PMH..
Contenu didactique / Essais
- mesures de pression dans le cylindre sur moteurs à combustion interne
Les grandes lignes
- mesure de pression dans la chambre de combustion dun moteur avec capteur de pression miniature
- un détecteur de proximité inductif sert de transmetteur PMH
Les caractéristiques techniques
Capteur de pression
- plage de mesure: 0...100bar
- température de service max.: 200°C
- charge max.: 250bar
- poids: 1,7g
- mesures de pression dans le cylindre sur moteurs à combustion interne
Les grandes lignes
- mesure de pression dans la chambre de combustion dun moteur avec capteur de pression miniature
- un détecteur de proximité inductif sert de transmetteur PMH
Les caractéristiques techniques
Capteur de pression
- plage de mesure: 0...100bar
- température de service max.: 200°C
- charge max.: 250bar
- poids: 1,7g
Informations logistiques
Dimensions et poids
Poids: env. 1kg
Poids: env. 1kg
Poids: 1.7 Kg Delai de livraison estimé : 16 semaines
