Ref: EWTGUCT100.23
CT 100.23 Moteur diesel quatre temps, refroidi par eau, pour CT 110 (Réf. 063.10023)
En combinaison avec le banc dessai CT 110, qui renferme une unité de freinage et dentraînement, le moteur diesel quatre temps convient parfaitement à lenseignement des principes de base du fonctionnement et de la technique de mesure sur moteurs.

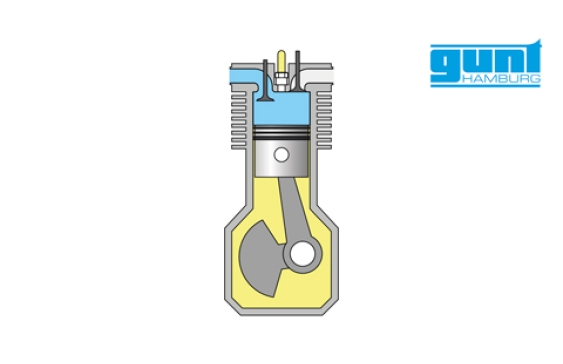

Le moteur utilisé en loccurrence est un moteur diesel quatre temps monocylindre à injection indirecte refroidi par eau.
Le moteur est démarré à laide dun moteur électrique placé dans le CT 110.
Le circuit d'eau (pour le refroidissement) comprend une pompe de circulation, un débitmètre et deux capteurs de température. Un accouplement à griffes élastique permet de raccorder lunité de freinage.
Le moteur est préparé pour la mesure de la pression de cylindre pour l'indication et renferme en outre un capteur pour mesurer la température des gaz déchappement.
Les capteurs et le raccordement électrique de la pompe sont raccordés au banc dessai CT 110.
Les courbes caractéristiques à pleine charge et à charge partielle du moteur sont enregistrées durant les essais.
Le moteur utilisé en loccurrence est un moteur diesel quatre temps monocylindre à injection indirecte refroidi par eau.
Le moteur est démarré à laide dun moteur électrique placé dans le CT 110.
Le circuit d'eau (pour le refroidissement) comprend une pompe de circulation, un débitmètre et deux capteurs de température. Un accouplement à griffes élastique permet de raccorder lunité de freinage.
Le moteur est préparé pour la mesure de la pression de cylindre pour l'indication et renferme en outre un capteur pour mesurer la température des gaz déchappement.
Les capteurs et le raccordement électrique de la pompe sont raccordés au banc dessai CT 110.
Les courbes caractéristiques à pleine charge et à charge partielle du moteur sont enregistrées durant les essais.
Contenu didactique / Essais
en combinaison avec le banc dessai CT 110
- faire connaissance avec un moteur diesel 4 temps refroidi par eau
- enregistrement des courbes de couple et de puissance
- détermination de la consommation de carburant spécifique
- détermination du coefficient de rendement et du coefficient dair Lambda
- détermination de la perte par frottement du moteur
- détermination de la quantité de chaleur distribuée par le moteur
Les grandes lignes
- Moteur pour utilisation sur le banc dessai CT 110
Les caractéristiques techniques
Moteur diesel monocylindre à injection indirecte
- alésage: 75mm, course: 70mm
- puissance débitée: 5,1kW à 3000min-1
Circuit deau de refroidissement
- capacité: 2,5L
- pompe: max. 640L/h
Plages de mesure
- température: 2x 0…100°C
- débit: 30…300L/h
- faire connaissance avec un moteur diesel 4 temps refroidi par eau
- enregistrement des courbes de couple et de puissance
- détermination de la consommation de carburant spécifique
- détermination du coefficient de rendement et du coefficient dair Lambda
- détermination de la perte par frottement du moteur
- détermination de la quantité de chaleur distribuée par le moteur
Les grandes lignes
- Moteur pour utilisation sur le banc dessai CT 110
Les caractéristiques techniques
Moteur diesel monocylindre à injection indirecte
- alésage: 75mm, course: 70mm
- puissance débitée: 5,1kW à 3000min-1
Circuit deau de refroidissement
- capacité: 2,5L
- pompe: max. 640L/h
Plages de mesure
- température: 2x 0…100°C
- débit: 30…300L/h
Informations logistiques
Dimensions et poids
Lxlxh: 600x420x600mm
Poids: env. 50kg
Liste de livraison
1 moteur, complet avec tous les raccords et les tuyaux dalimentation
1 notice
Lxlxh: 600x420x600mm
Poids: env. 50kg
Liste de livraison
1 moteur, complet avec tous les raccords et les tuyaux dalimentation
1 notice
Poids: 50 Kg Delai de livraison estimé : 16 semaines
