Ref: EWTGUCT100.11
CT 100.11 Calorimètre pour gaz d'échappement pour CT 110 (Réf. 063.10011)
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 La détermination des pertes thermiques des gaz d´échappement est nécessaire pour effectuer le bilan énergétique des moteurs à combustion interne.
La mesure calorimétrique est une méthode éprouvée dans ce domaine.
Il se produit un échange de chaleur pour ainsi dire complet et sans pertes entre les gaz d´échappement et un fluide de refroidissement.

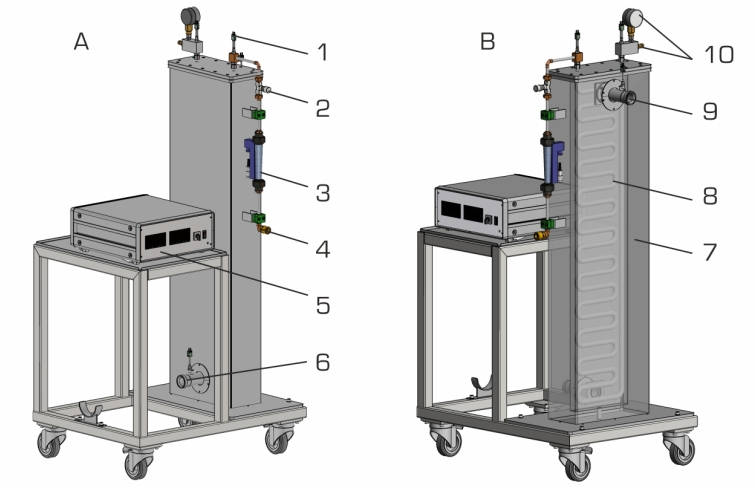

Le calorimètre pour gaz d´échappement est constitué d´ un réservoir isolé en acier spécial traversé de bas en haut par les gaz d'échappement.
Lors de ce passage, les gaz d´é chappement transmettent leur chaleur presque complètement à un tube à ailettes que traverse l´ eau de refroidissement.
Le tube est posé en boucle afin d´ atteindre une surface de transmission de chaleur maximale.

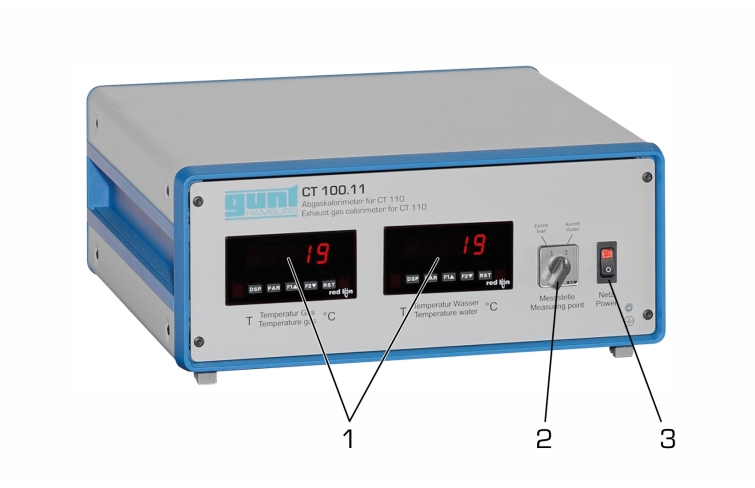

Les températures importantes (entrée et sortie de l'eau, gaz d'échappement) et le débit de l'eau sont saisis électroniquement et affichés sous forme numérique sur un amplificateur.
Cet amplificateur est relié au banc d´ essai CT 110 par un câble de transmission des données.

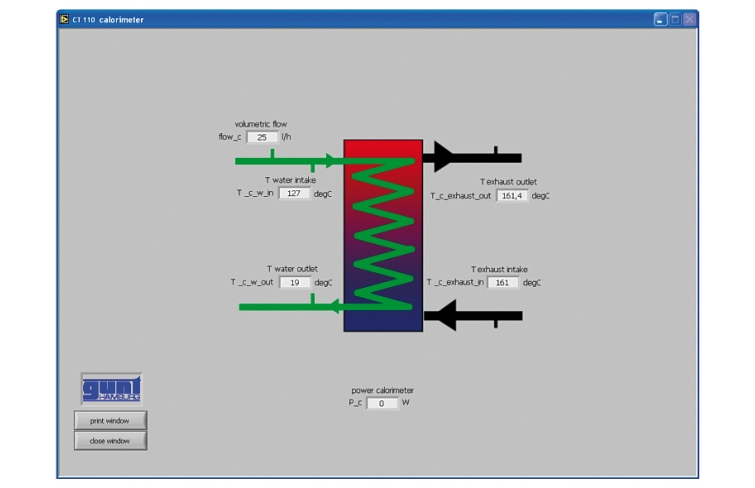

Les données de mesure sont ainsi mémorisées et traitées à l´ aide du logiciel d'acquisition de données du CT 110.
La liaison entre le CT 100.11 et un moteur de test (CT 100.20 à CT 100.23) est réalisée à l´ aide d´ un tuyau pour gaz d´échappement résistant à la chaleur.
d\fs16\lang1036 La détermination des pertes thermiques des gaz d´échappement est nécessaire pour effectuer le bilan énergétique des moteurs à combustion interne.
La mesure calorimétrique est une méthode éprouvée dans ce domaine.
Il se produit un échange de chaleur pour ainsi dire complet et sans pertes entre les gaz d´échappement et un fluide de refroidissement.
Le calorimètre pour gaz d´échappement est constitué d´ un réservoir isolé en acier spécial traversé de bas en haut par les gaz d'échappement.
Lors de ce passage, les gaz d´é chappement transmettent leur chaleur presque complètement à un tube à ailettes que traverse l´ eau de refroidissement.
Le tube est posé en boucle afin d´ atteindre une surface de transmission de chaleur maximale.
Les températures importantes (entrée et sortie de l'eau, gaz d'échappement) et le débit de l'eau sont saisis électroniquement et affichés sous forme numérique sur un amplificateur.
Cet amplificateur est relié au banc d´ essai CT 110 par un câble de transmission des données.
Les données de mesure sont ainsi mémorisées et traitées à l´ aide du logiciel d'acquisition de données du CT 110.
La liaison entre le CT 100.11 et un moteur de test (CT 100.20 à CT 100.23) est réalisée à l´ aide d´ un tuyau pour gaz d´échappement résistant à la chaleur.
Contenu didactique / Essais
- détermination de la puissance calorifique distribuée par les gaz d´échappement
- détermination de la capacité thermique spécifique des gaz d´échappement
Les grandes lignes
- é changeur de chaleur à contre-courant pour l´ analyse calorimétrique des gaz d´échappement de moteurs à combustion interne
Les caractéristiques techniques
Calorimètre
isolé, en acier inoxydable
Plages de mesure
- température:
d\fi720 - 2x 0...600ºC (gaz d´échappement)
- 2x 0...200ºC (eau de refroidissement)
d débit: 0...160L/h
- détermination de la puissance calorifique distribuée par les gaz d´échappement
- détermination de la capacité thermique spécifique des gaz d´échappement
Les grandes lignes
- é changeur de chaleur à contre-courant pour l´ analyse calorimétrique des gaz d´échappement de moteurs à combustion interne
Les caractéristiques techniques
Calorimètre
isolé, en acier inoxydable
Plages de mesure
- température:
d\fi720 - 2x 0...600ºC (gaz d´échappement)
- 2x 0...200ºC (eau de refroidissement)
d débit: 0...160L/h
Informations logistiques
Dimensions et poids
Lxlxh: 800x600x1620mm (calorimètre)
Lxlxh: 390x370x160mm (amplificateur de mesure)
Poids: env. 105kg
Nécessaire au fonctionnement
230V, 50/60Hz, 1 phase ou 120V, 60Hz/CSA, 1 phase
Raccord d'eau froide 200L/h et drain
Lxlxh: 800x600x1620mm (calorimètre)
Lxlxh: 390x370x160mm (amplificateur de mesure)
Poids: env. 105kg
Nécessaire au fonctionnement
230V, 50/60Hz, 1 phase ou 120V, 60Hz/CSA, 1 phase
Raccord d'eau froide 200L/h et drain
Poids: 105 Kg Delai de livraison estimé : 16 semaines
