WP 400 Essai de résilience 25Nm, Mouton Pendule de Charpy (Réf. 020.40000)
Eprouvettes avec de sections et matériaux différents
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 Dans le contrôle qualité industriel, l´ essai de résilience est un essai très répandu.
Il permet de déterminer rapidement et simplement des valeurs caractéristiques pour l´évaluation de matériaux ou de composants.

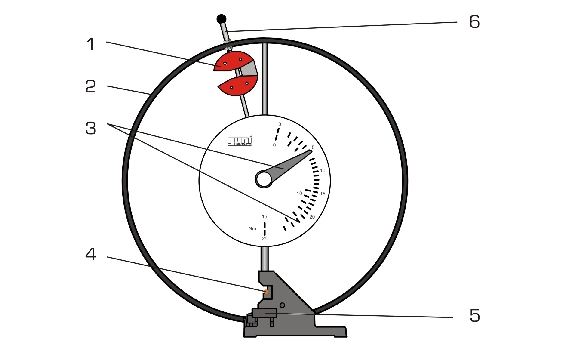

L´ appareil d´ essai WP 400 est un mouton pendule solide suivant la DIN EN ISO 148-1, qui a été conçu pour la réalisation d´ essais de résilience Charpy.
Grâce à la clarté du montage et à la facilité d´ utilisation, on peut observer tous les détails et les phases de l´ essai.

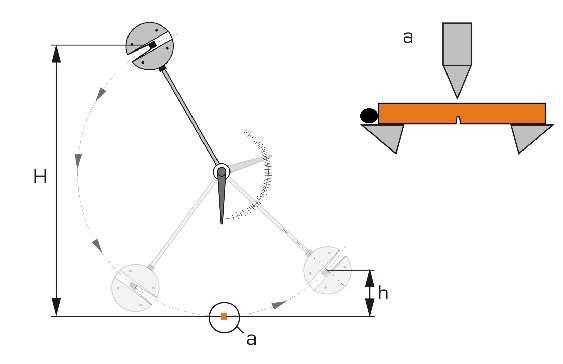

Lors de l´ essai, un mouton fixé à un bras de pendule décrit, une fois déclenché, un arc de cercle.
Au point le plus bas de la trajectoire du mouton, ce dernier transmet une partie de son énergie cinétique à l´éprouvette entaillée.
Lors de l´ impact, l´é prouvette est soit détruite, soit déformée par le choc et entraînée entre les appuis.
L´é nergie de choc nécessaire à la déformation de l´éprouvette est lue directement sur une échelle de grande taille.

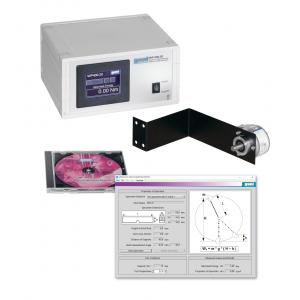

Avec le système d'acquisition de données WP 400.20, il est possible de transmettre les valeurs de mesure sur un PC où elles pourront être évaluées à l´ aide du logiciel.
Afin de varier l´é nergie de départ, on peut modifier la masse du mouton, en ajoutant ou retirant des poids.
Un frein réduit l´énergie résiduelle du mouton à chaque oscillation par le point zéro.
Un anneau de protection assure une réalisation des essais en toute sécurité; il sert également à fixer le mouton.
Pour une utilisation sécurisée, le mouton s´ active avec deux mains.

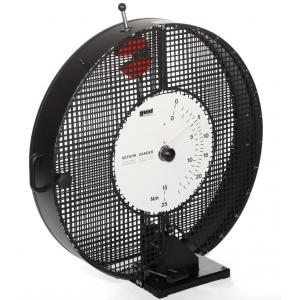

Un revêtement de protection de la zone de travail WP 400.50 est disponible en tant qu´ accessoire.
Les résultats des essais assurent le contrôle qualité et l´évaluation du comportement de rupture de différents matériaux métalliques.
Des éprouvettes non métalliques peuvent également être utilisées.

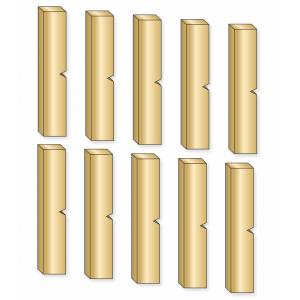

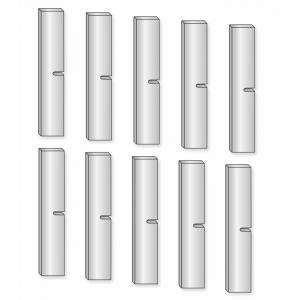

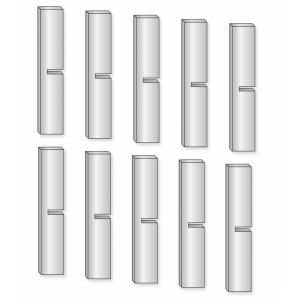

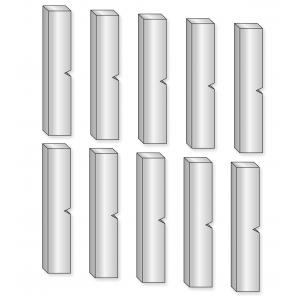

Des éprouvettes de géométries d´ entailles, dimensions et matériaux différents, sont comprises dans la liste de livraison.
d\fs16\lang1036 Dans le contrôle qualité industriel, l´ essai de résilience est un essai très répandu.
Il permet de déterminer rapidement et simplement des valeurs caractéristiques pour l´évaluation de matériaux ou de composants.
L´ appareil d´ essai WP 400 est un mouton pendule solide suivant la DIN EN ISO 148-1, qui a été conçu pour la réalisation d´ essais de résilience Charpy.
Grâce à la clarté du montage et à la facilité d´ utilisation, on peut observer tous les détails et les phases de l´ essai.
Lors de l´ essai, un mouton fixé à un bras de pendule décrit, une fois déclenché, un arc de cercle.
Au point le plus bas de la trajectoire du mouton, ce dernier transmet une partie de son énergie cinétique à l´éprouvette entaillée.
Lors de l´ impact, l´é prouvette est soit détruite, soit déformée par le choc et entraînée entre les appuis.
L´é nergie de choc nécessaire à la déformation de l´éprouvette est lue directement sur une échelle de grande taille.
Avec le système d'acquisition de données WP 400.20, il est possible de transmettre les valeurs de mesure sur un PC où elles pourront être évaluées à l´ aide du logiciel.
Afin de varier l´é nergie de départ, on peut modifier la masse du mouton, en ajoutant ou retirant des poids.
Un frein réduit l´énergie résiduelle du mouton à chaque oscillation par le point zéro.
Un anneau de protection assure une réalisation des essais en toute sécurité; il sert également à fixer le mouton.
Pour une utilisation sécurisée, le mouton s´ active avec deux mains.
Un revêtement de protection de la zone de travail WP 400.50 est disponible en tant qu´ accessoire.
Les résultats des essais assurent le contrôle qualité et l´évaluation du comportement de rupture de différents matériaux métalliques.
Des éprouvettes non métalliques peuvent également être utilisées.
Des éprouvettes de géométries d´ entailles, dimensions et matériaux différents, sont comprises dans la liste de livraison.
Contenu didactique / Essais
- détermination de l´énergie de choc
- détermination de la résilience
- évaluation des caractéristiques de la surface de rupture

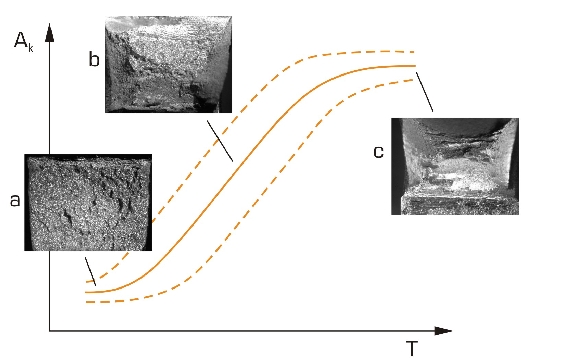

- enregistrement d´ un diagramme énergie de choc-température
- influence de la forme de l´ entaille, du matériau et de la température de l´éprouvette sur l´énergie de choc
Les grandes lignes
- essai de résilience Charpy
- méthode classique de l´ essai destructif des matériaux pour le contrôle qualité et l´évaluation du comportement de rupture des matériaux métalliques
- mouton pendule suivant la DIN EN ISO 148-1
Les caracté ristiques techniques
Mouton pendule
- capacité de travail
-- 15Nm
-- 25Nm (avec poids supplémentaires)
- mouton
-- poids: 2,05kg et 3,42kg (avec poids supplémentaires)
-- poids supplémentaires: 4x 0,342kg
-- vitesse d´ impact: 3,8m/s
-- hauteur de chute: 745mm
Appuis pour éprouvettes
- distance: 40mm

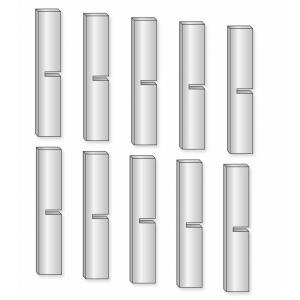

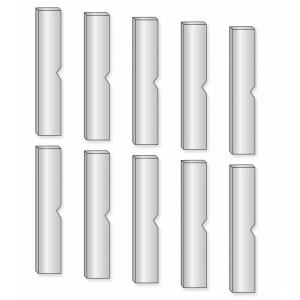

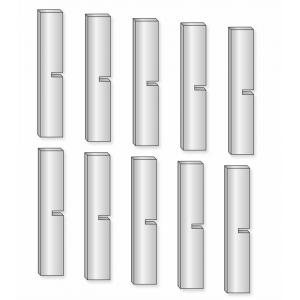

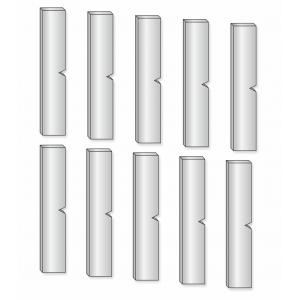

Éprouvettes de choc
- Lxl: 10x5mm, 10x10mm
- section au fond de l´ entaille: 10x8 et 10x5mm
Matériaux des éprouvettes
- acier de décolletage 9SMn28K
- acier de traitement C45k
- acier de construction S235JRC+C

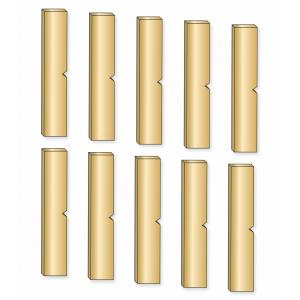

- laiton CuZn40Pb2
- détermination de l´énergie de choc
- détermination de la résilience
- évaluation des caractéristiques de la surface de rupture
- enregistrement d´ un diagramme énergie de choc-température
- influence de la forme de l´ entaille, du matériau et de la température de l´éprouvette sur l´énergie de choc
Les grandes lignes
- essai de résilience Charpy
- méthode classique de l´ essai destructif des matériaux pour le contrôle qualité et l´évaluation du comportement de rupture des matériaux métalliques
- mouton pendule suivant la DIN EN ISO 148-1
Les caracté ristiques techniques
Mouton pendule
- capacité de travail
-- 15Nm
-- 25Nm (avec poids supplémentaires)
- mouton
-- poids: 2,05kg et 3,42kg (avec poids supplémentaires)
-- poids supplémentaires: 4x 0,342kg
-- vitesse d´ impact: 3,8m/s
-- hauteur de chute: 745mm
Appuis pour éprouvettes
- distance: 40mm
Éprouvettes de choc
- Lxl: 10x5mm, 10x10mm
- section au fond de l´ entaille: 10x8 et 10x5mm
Matériaux des éprouvettes
- acier de décolletage 9SMn28K
- acier de traitement C45k
- acier de construction S235JRC+C
- laiton CuZn40Pb2
Informations logistiques
Dimensions et poids Liste de livraison.
Contenu didactique / Essais
- détermination de l´énergie de choc
- détermination de la résilience
- évaluation des caractéristiques de la surface de rupture
- enregistrement d´ un diagramme énergie de choc-température
- influence de la forme de l´ entaille, du matériau et de la température de l´éprouvette sur l´énergie de choc
Les grandes lignes
- essai de résilience Charpy
- méthode classique de l´ essai destructif des matériaux pour le contrôle qualité et l´évaluation du comportement de rupture des matériaux métalliques
- mouton pendule suivant la DIN EN ISO 148-1
Les caracté ristiques techniques
Mouton pendule
- capacité de travail
-- 15Nm
-- 25Nm (avec poids supplémentaires)
- mouton
-- poids: 2,05kg et 3,42kg (avec poids supplémentaires)
-- poids supplémentaires: 4x 0,342kg
-- vitesse d´ impact: 3,8m/s
-- hauteur de chute: 745mm
Appuis pour éprouvettes
- distance: 40mm
Éprouvettes de choc
- Lxl: 10x5mm, 10x10mm
- section au fond de l´ entaille: 10x8 et 10x5mm
Matériaux des éprouvettes
- acier de décolletage 9SMn28K
- acier de traitement C45k
- acier de construction S235JRC+C
- laiton CuZn40Pb2
Dimensions et poids
Lxlxh: 1000x300x1000mm
Poids: env. 55kg
Liste de livraison
1 appareil d´ essai
1 jeu de poids supplémentaires
1 jeu d´é prouvettes de choc (90 unités)
1 documentation didactique
Contenu didactique / Essais
- détermination de l´énergie de choc
- détermination de la résilience
- évaluation des caractéristiques de la surface de rupture
- enregistrement d´ un diagramme énergie de choc-température
- influence de la forme de l´ entaille, du matériau et de la température de l´éprouvette sur l´énergie de choc
Les grandes lignes
- essai de résilience Charpy
- méthode classique de l´ essai destructif des matériaux pour le contrôle qualité et l´évaluation du comportement de rupture des matériaux métalliques
- mouton pendule suivant la DIN EN ISO 148-1
Les caracté ristiques techniques
Mouton pendule
- capacité de travail
-- 15Nm
-- 25Nm (avec poids supplémentaires)
- mouton
-- poids: 2,05kg et 3,42kg (avec poids supplémentaires)
-- poids supplémentaires: 4x 0,342kg
-- vitesse d´ impact: 3,8m/s
-- hauteur de chute: 745mm
Appuis pour éprouvettes
- distance: 40mm
Éprouvettes de choc
- Lxl: 10x5mm, 10x10mm
- section au fond de l´ entaille: 10x8 et 10x5mm
Matériaux des éprouvettes
- acier de décolletage 9SMn28K
- acier de traitement C45k
- acier de construction S235JRC+C
- laiton CuZn40Pb2
Dimensions et poids
Lxlxh: 1000x300x1000mm
Poids: env. 55kg
Liste de livraison
1 appareil d´ essai
1 jeu de poids supplémentaires
1 jeu d´é prouvettes de choc (90 unités)
1 documentation didactique
Poids: 55 Kg Delai de livraison estimé : 5 semaines
