Ref: EWTGUWP300

WP 300 Machine d'essais de traction compression, 20kN (Réf. 020.30000)

Dureté selon Brinell, avec éprouvettes, mesure Force & Allongement

panier
Ajouter au panier

N/A

panier
Ajouter au panier

pdf
Fiche technique

Dans les métiers techniques et scientifiques, bien comprendre les propriétés des matériaux est essentiel.
Ces connaissances aident à sélectionner les bons matériaux, à surveiller le processus de fabrication et de traitement, et à garantir les exigences posées pour un composant.
Lessai des matériaux met à disposition les données requises, qui sont à la fois reproductibles et quantifiées avec exactitude.
Lessai de traction, lessai de flexion et lessai de dureté comptent parmi les essais classiques des matériaux.
Lappareil de base du WP 300 permet deffectuer des essais de traction, des essais de compression ainsi que des essais de dureté Brinell.
Les accessoires proposés permettent de réaliser en outre des essais de flexion, de cisaillement et demboutissage.
Il est également possible de tester des ressorts à disques et des ressorts hélicoïdaux.
Des grandes plaques de compression sont disponibles en option pour les matériaux ayant une résistance à la compression relativement faible ou une géométrie différente qui nécessitent une surface de contact plus importante (éprouvettes de pression de laboratoire).
Lappareil dessai a été spécialement développé pour les essais en petits groupes, et se distingue par sa conception claire, son utilisation simple et le remplacement rapide des accessoires.

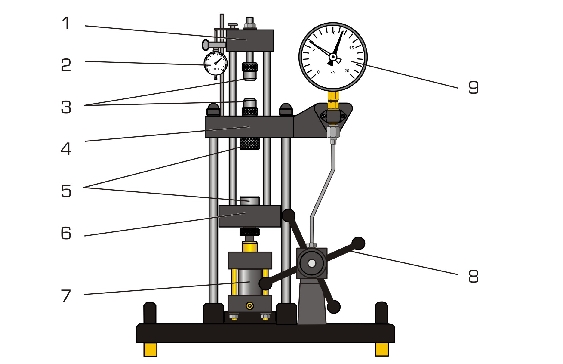

Les éprouvettes de traction sont serrées entre la traverse supérieure et la traverse fixe.
Les éprouvettes de compression et de dureté sont fixées entre la traverse fixe et la traverse inférieure.
La force dessai est produite par un système hydraulique à commande manuelle, et affichée sur un dynamomètre à cadran avec aiguille entraînée.
Lallongement des éprouvettes est enregistré via la mesure du déplacement à laide dun comparateur à cadran mécanique.
Lappareil dessai peut être, en outre, équipé dun instrument électronique de mesure du déplacement et de la force.
Avec le système dacquisition de données WP 300.20, on peut transférer les valeurs de mesure du déplacement et de la force sur un PC où elles pourront être évaluées à laide du logiciel.

Contenu didactique / Essais

- essais de traction

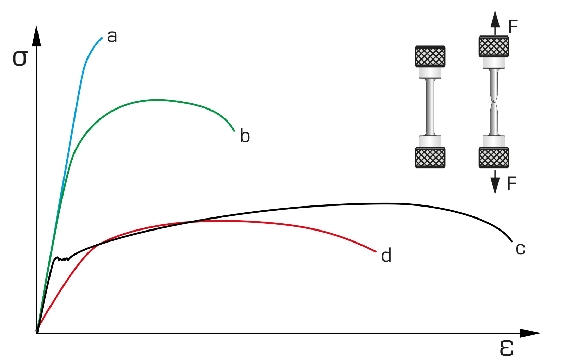

- enregistrement des diagrammes contrainte-déformation

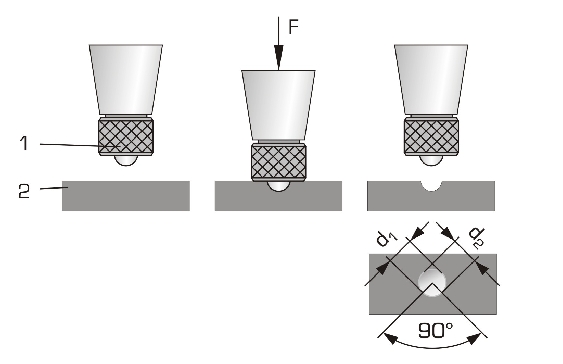

- essai de dureté Brinell
Avec les accessoires
- essais de compression
- essais de flexion
- essais demboutissage
- essais de cisaillement
- test de ressorts à disques et de ressorts hélicoïdaux

Les grandes lignes
- appareil dessai compact très complet pour essais destructifs de base
- essais de traction, essai de dureté Brinell

Caractéristiques techniques

Force dessai: 20kN max.
Course: max. 44mm
Espace de montage libre pour les éprouvettes: 165x65mm
- 16 éprouvettes de traction
matériau: 4x Al, 4x Cu, 4x St, 4x CuZn
16 éprouvettes de dureté
- Lxlxh: 30x30x10mm
matériau: 4x Al, 4x Cu, 4x St, 4x CuZn
Bille pour lessai de dureté: Ø 10mm

Plages de mesure
- force: 0…20kN, graduation: 0,5kN
- déplacement: 0…20mm, graduation: 0,01mm

Informations logistiques
Dimensions et poids
Lxlxh: 610x500x860mm
Poids: env. 48kg

Poids: 53 Kg
Delai de livraison estimé : 5 semaines


Ref: EWTGUWP300.20

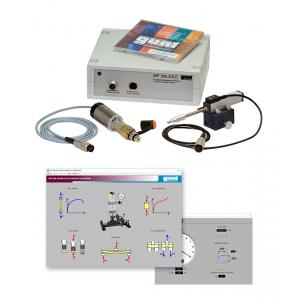

WP 300.20 système d'acquisition USB, 2 capteurs, logiciels pour machine d'essais WP 300 (Réf. 020.30


Ref: EWTGUWP300.04

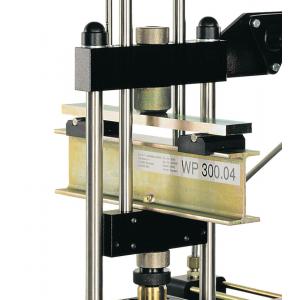

WP 300.04 Dispositif de flexion avec poutre sous force unique (Réf. 020.30004)


Ref: EWTGUWP300.05

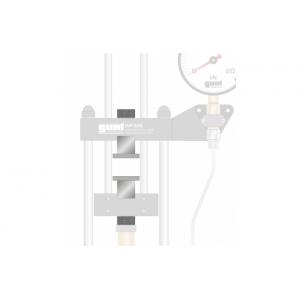

WP 300.05 2 Plaques de compression avec éléments de fixation (Réf. 020.30005)
Logement d’éprouvette pour l’essai de compression d’éprouvettes cylindriques


Ref: EWTGUWP300.06

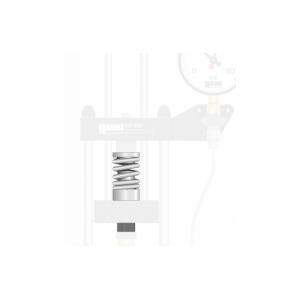

WP 300.06 Montage expérimental pour essai de ressort, ressort hélicoïdal, 2 jeux (Réf. 020.30006)


Ref: EWTGUWP300.07

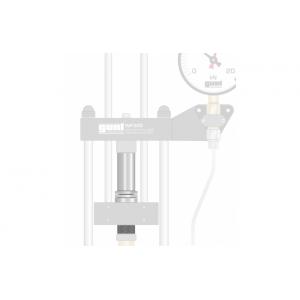

WP 300.07 Montage expérimental pour essai de ressort, ressort à disques (Réf. 020.30007)

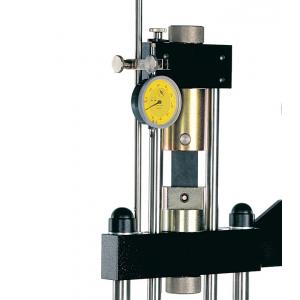

Ref: EWTGUWP300.10
WP 300.10 Dispositif de cisaillement à double section basé sur la norme DIN 50141 (Réf. 020.30010)
Calcul de la résistance au cisaillement, type de contrainte comme avec des rivets et des boulons


Ref: EWTGUWP300.11

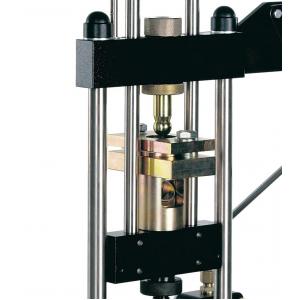

WP 300.11 Dispositif pour l'essai d'emboutissage, norme DIN 50101 T1 (Réf. 020.30011)
pour l’évaluation de la qualité de tôles fines, livré avec 4 échantillons


Ref: EWTGUWP300.12

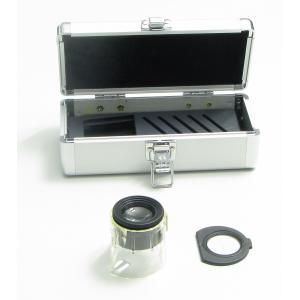

WP 300.12 Loupe de mesure pour empreinte Brinell (Réf. 020.30012)


Ref: EWTGUWP300.13

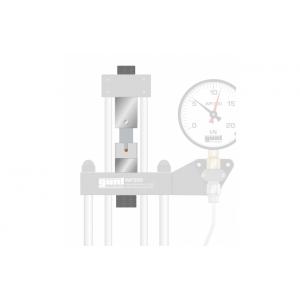

WP 300.13 Dispositif de cisaillement à simple section (Réf. 020.30013)


Ref: EWTGUWP300.14

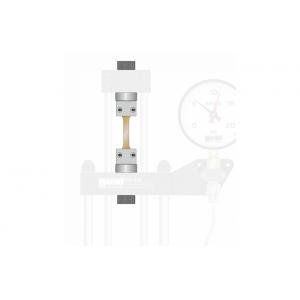

WP 300.14 Dispositif de fixation pour échantillons plats de traction WP 300.25 (Réf. 020.30014)
Logement d’éprouvette facile à monter pour l’essai de traction d’éprouvettes plates


Ref: EWTGUWP300.02

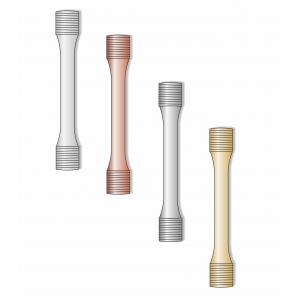

WP 300.02 4 Eprouvettes de traction circulaire, aluminium, cuivre, acier, laiton (Réf. 020.30002)
suivant DIN 50125 pour WP 300


Ref: EWTGUWP300.03

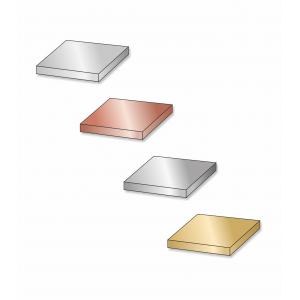

WP 300.03 4 Eprouvettes pour essai dureté Brinell, aluminium, cuivre, acier, laiton (Réf. 020.300)
Eprouvettes de forme carrée


Ref: EWTGUWP300.21

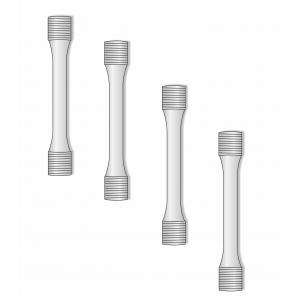

WP 300.21 4 Eprouvettes de traction circulaire, aluminium (Réf. 020.30021)
suivant DIN 50125 pour WP 300


Ref: EWTGUWP300.22

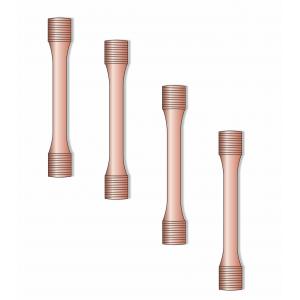

WP 300.22 4 Eprouvettes de traction circulaire, cuivre (Réf. 020.30022)
suivant DIN 50125 pour WP 300


Ref: EWTGUWP300.23

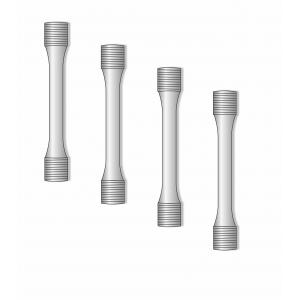

WP 300.23 4 Eprouvettes de traction circulaire, acier (Réf. 020.30023)
suivant DIN 50125 pour WP 300


Ref: EWTGUWP300.24

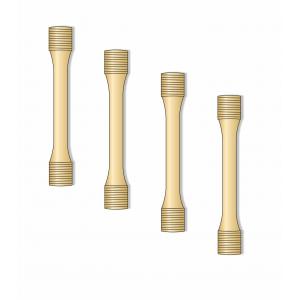

WP 300.24 4 Eprouvettes de traction circulaire, laiton (Réf. 020.30024)
suivant DIN 50125 pour WP 300


Ref: EWTGUWP300.25

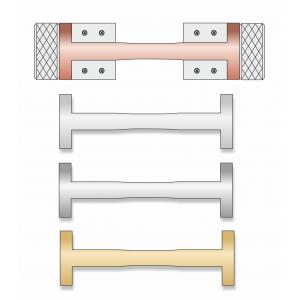

WP 300.25 4x échantillons de traction, plats aluminium, cuivre, acier, laiton (Réf. 020.30025)
pour accessoire WP 300.14


Ref: EWTGUWP300.31
WP 300.31 4 éprouvettes Brinell en aluminium (Réf. 020.30031)


Ref: EWTGUWP300.32

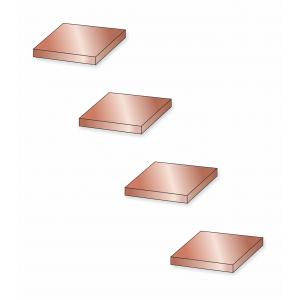

WP 300.32 4 éprouvettes Brinell en cuivre (Réf. 020.30032)


Ref: EWTGUWP300.33

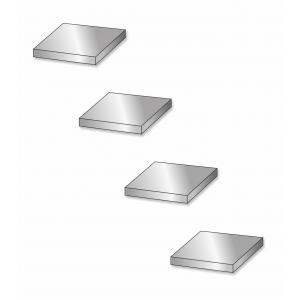

WP 300.33 4 éprouvettes Brinell en acier (Réf. 020.30033)


Ref: EWTGUWP300.34

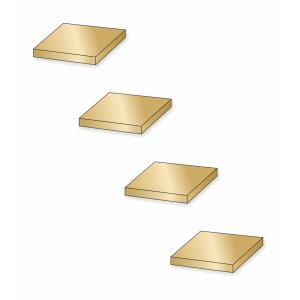

WP 300.34 4 éprouvettes Brinell en laiton (Réf. 020.30034)


Ref: EWTGUWP300.41

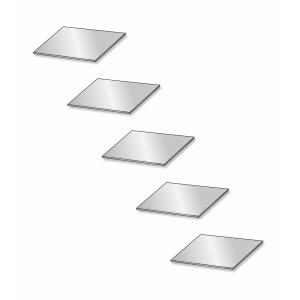

WP 300.41 5 éprouvettes en aluminium pour l'emboutissage (Réf. 020.30041)
Dimensions des échantillons: 60x60x1mm


Ref: EWTGUWP300.42

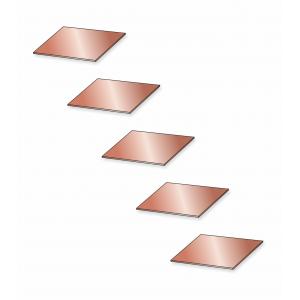

WP 300.42 5 éprouvettes en cuivre pour l'emboutissage (Réf. 020.30042)
Dimensions des échantillons: 60x60x1mm


Ref: EWTGUWP300.43

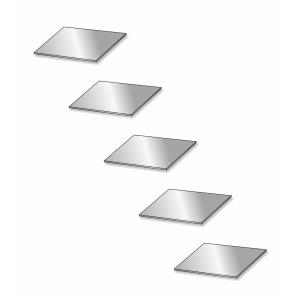

WP 300.43 5 éprouvettes en acier pour l'emboutissage (Réf. 020.30043)
Dimensions des échantillons: 60x60x1mm


Ref: EWTGUWP300.44

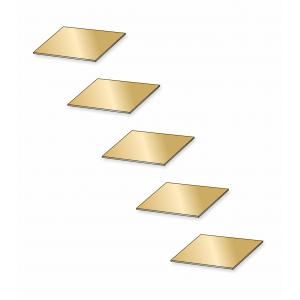

WP 300.44 5 éprouvettes en laiton pour l'emboutissage (Réf. 020.30044)
Dimensions des échantillons: 60x60x1mm


Ref: EWTGUWP300.52

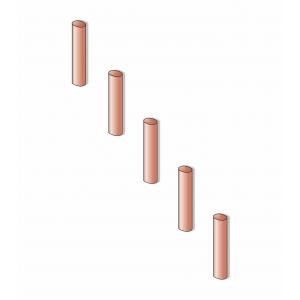

WP 300.52 5 éprouvettes en cuivre pour le cisaillement (Réf. 020.30052)
Avec le WP 300.10 et WP300.13, WP 310.02. Il permet de réaliser des essais de cisaillement


Ref: EWTGUWP300.70

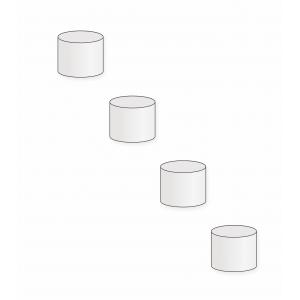

WP 300.70 Éprouvettes de compression, jeu de 4, plâtre (Réf. 020.30070)


Ref: EWTGUWP300.71

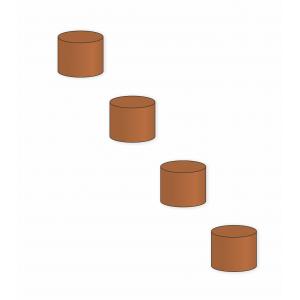

WP 300.71 Éprouvettes de compression, jeu de 4, bois (Réf. 020.30071)


Ref: EWTGUWP300.42
WP 300.42 5 éprouvettes en cuivre pour l'emboutissage (Réf. 020.30042)
Dimensions des échantillons: 60x60x1mm


Ref: EWTGUWP300.61

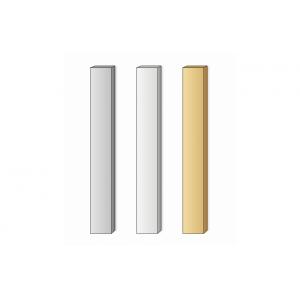

WP 300.61 Lot éprouvette Essai de flexion acier, alu, laiton pour WP 300 (Réf. 020.30061)
