Ref: EWTGUWP300.06
WP 300.06 Montage expérimental pour essai de ressort, ressort hélicoïdal, 2 jeux (Réf. 020.30006)
Cet accessoire, conçu pour l'appareil d'essai WP 300, permet de réaliser des essais de ressort à l'aide de deux ressorts différents.
Dans la pratique, la constante de rappel d'un ressort est souvent nécessaire car elle indique le rapport entre la force du ressort et la déformation, également appelé débattement.

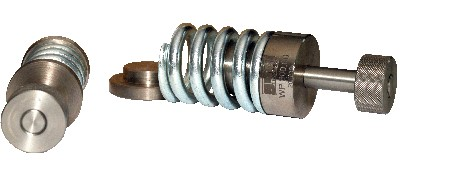

Cet accessoire est composé de deux logements de ressort, de deux pièces de compression et de deux ressorts hélicoïdaux différents.
Le dispositif résultant est serré dans le domaine de traction de l'appareil d'essai WP 300 entre la traverse inférieure et la traverse fixe.
La charge du ressort hélicoïdal est exercée par une plaque de compression dans l'appareil d'essai WP 300.
Caractéristiques techniques
Ressort hélicoïdal 1
diamètre de fil: Ø 10mm
diamètre d'enroulement extérieur: Ø 46mm
longueur sans charge: 67mm
pas: 22,8mm
constante de rappel: 873,4N/mm
matériau: fil d'acier à ressort selon la norme DIN 2076-C
Ressort hélicoïdal 2
diamètre de fil: Ø 10mm
diamètre d'enroulement extérieur: Ø 60mm
longueur sans charge: 75mm
pas: 1857mm
constante de rappel: 232,9N/mm
matériau: fil d'acier à ressort selon la norme DIN 2076-C
Dimensions et poids
Dxh: 1x 60x95mm, 1x 50x87mm
Contenu didactique/essais
essais de ressort sur l'appareil d'essai WP 300
rapport linéaire entre la force du ressort et le débattement
détermination de la constante de rappel k
Liste de livraison
2 logements
2 ressorts hélicoïdaux
2 jeu d'accessoires
Dans la pratique, la constante de rappel d'un ressort est souvent nécessaire car elle indique le rapport entre la force du ressort et la déformation, également appelé débattement.
Cet accessoire est composé de deux logements de ressort, de deux pièces de compression et de deux ressorts hélicoïdaux différents.
Le dispositif résultant est serré dans le domaine de traction de l'appareil d'essai WP 300 entre la traverse inférieure et la traverse fixe.
La charge du ressort hélicoïdal est exercée par une plaque de compression dans l'appareil d'essai WP 300.
Caractéristiques techniques
Ressort hélicoïdal 1
diamètre de fil: Ø 10mm
diamètre d'enroulement extérieur: Ø 46mm
longueur sans charge: 67mm
pas: 22,8mm
constante de rappel: 873,4N/mm
matériau: fil d'acier à ressort selon la norme DIN 2076-C
Ressort hélicoïdal 2
diamètre de fil: Ø 10mm
diamètre d'enroulement extérieur: Ø 60mm
longueur sans charge: 75mm
pas: 1857mm
constante de rappel: 232,9N/mm
matériau: fil d'acier à ressort selon la norme DIN 2076-C
Dimensions et poids
Dxh: 1x 60x95mm, 1x 50x87mm
Contenu didactique/essais
essais de ressort sur l'appareil d'essai WP 300
rapport linéaire entre la force du ressort et le débattement
détermination de la constante de rappel k
Liste de livraison
2 logements
2 ressorts hélicoïdaux
2 jeu d'accessoires
Contenu didactique / Essais
Les grandes lignes
Informations logistiques
Dimensions et poids
Dxh: 1x 60x95mm, 1x 50x87mm
Contenu didactique/essais
essais de ressort sur l'appareil d'essai WP 300
rapport linéaire entre la force du ressort et le débattement
détermination de la constante de rappel k
Liste de livraison
2 logements
2 ressorts hélicoïdaux
2 jeu d'accessoires
Les grandes lignes
dispositif d'essai facile à assembler pour l'essai de ressort sur l'appareil d'essai WP 300
deux ressorts hélicoïdaux différents avec leurs logements adaptés
Accessoires
requis
WP 300 Essai des matériaux, 20kN
Dxh: 1x 60x95mm, 1x 50x87mm
Contenu didactique/essais
essais de ressort sur l'appareil d'essai WP 300
rapport linéaire entre la force du ressort et le débattement
détermination de la constante de rappel k
Liste de livraison
2 logements
2 ressorts hélicoïdaux
2 jeu d'accessoires
Les grandes lignes
dispositif d'essai facile à assembler pour l'essai de ressort sur l'appareil d'essai WP 300
deux ressorts hélicoïdaux différents avec leurs logements adaptés
Accessoires
requis
WP 300 Essai des matériaux, 20kN
Delai de livraison estimé : 5 semaines
