WL 920 Banc d'essai des techniques de mesure de la température (Réf. 060.92000)
Étude du comportement stationnaire et non stationnaire de la température et de sauts de température
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 Le banc d'essai permet de comparer les méthodes les plus variées de mesure de température.

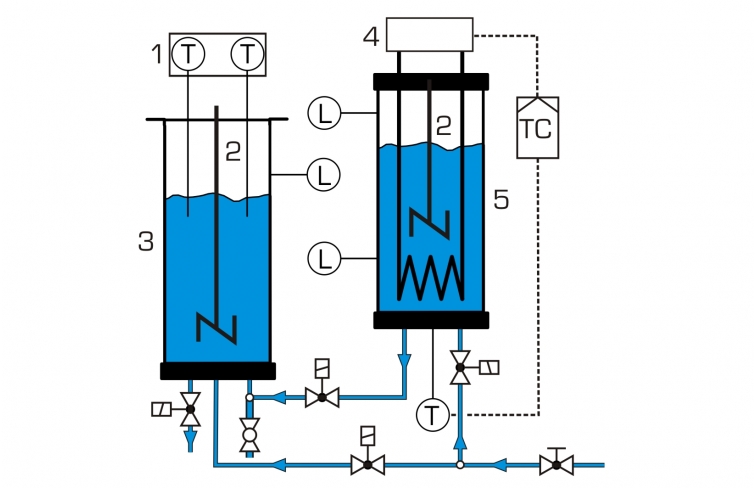

A cet effet, les thermomètres et capteurs de température à analyser sont mis en température de manière homogène dans un réservoir d'eau.
Un deuxième réservoir de chauffage avec une régulation électronique fournit de l'eau chaude jusqu'à des températures d'env. 80ºC.
Par immersion soudaine des capteurs, il est également possible d'étudier le comportement non stationnaire.
Des instruments numériques pour la mesure de la température, de la tension et de la résistance permettent d'établir les courbes caractéristiques.
Un enregistreur à tracé continu à trois voies permet de tracer les valeurs fournies par les capteurs de température électriques (thermocouple, thermistor, Pt100) et d'étudier le comportement en fonction du temps.
Le banc d'essai convient parfaitement pour la démonstration et pour les travaux pratiques.
d\fs16\lang1036 Le banc d'essai permet de comparer les méthodes les plus variées de mesure de température.
A cet effet, les thermomètres et capteurs de température à analyser sont mis en température de manière homogène dans un réservoir d'eau.
Un deuxième réservoir de chauffage avec une régulation électronique fournit de l'eau chaude jusqu'à des températures d'env. 80ºC.
Par immersion soudaine des capteurs, il est également possible d'étudier le comportement non stationnaire.
Des instruments numériques pour la mesure de la température, de la tension et de la résistance permettent d'établir les courbes caractéristiques.
Un enregistreur à tracé continu à trois voies permet de tracer les valeurs fournies par les capteurs de température électriques (thermocouple, thermistor, Pt100) et d'étudier le comportement en fonction du temps.
Le banc d'essai convient parfaitement pour la démonstration et pour les travaux pratiques.
Contenu didactique / Essais
- mesures de température avec
-- psychromètre

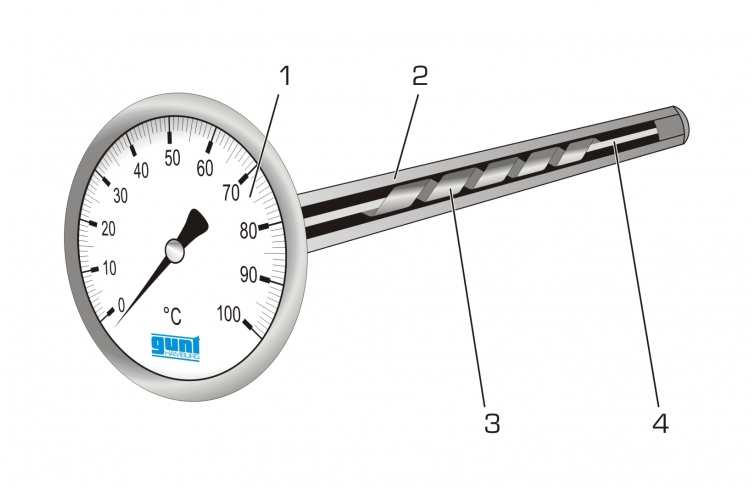

-- thermomètre à bilame
-- thermomètre à pression de gaz
-- thermocouple
-- thermistor
-- Pt100
- introduction à la diversité des techniques de mesure de température
- enseignement du fonctionnement des différents instruments de mesure de température
- réponse des capteurs
- comportement stationnaire et non stationnaire
- essais reproductibles
Les grandes lignes
- Comparaison de différentes méthodes de mesure de température
- Comportement non stationnaire
- Possibilité de sauts de température définis
- mesures de température avec
-- psychromètre
-- thermomètre à bilame
-- thermomètre à pression de gaz
-- thermocouple
-- thermistor
-- Pt100
- introduction à la diversité des techniques de mesure de température
- enseignement du fonctionnement des différents instruments de mesure de température
- réponse des capteurs
- comportement stationnaire et non stationnaire
- essais reproductibles
Les grandes lignes
- Comparaison de différentes méthodes de mesure de température
- Comportement non stationnaire
- Possibilité de sauts de température définis
Caractéristiques techniques
Dispositif de chauffage
- puissance: 2kW
- limitation de température: env. 80ºC
Agitateur
- vitesse de rotation: 330min^-1^
Ventilateur
- puissance de moteur: 29W
- vitesse de rotation: 1300min^-1^
Enregistreur à tracé
- vitesse d'avance: 0...600mm/h
Plages de mesure
- thermomètre (liquide organique): 0...100ºC
- thermomètre à bilame: 0...100ºC
- psychromètre: 0...60ºC
- thermocouple: -40...1200ºC
- thermistance (NTC): 20...55ºC
- Pt100: -50...400ºC
Dispositif de chauffage
- puissance: 2kW
- limitation de température: env. 80ºC
Agitateur
- vitesse de rotation: 330min^-1^
Ventilateur
- puissance de moteur: 29W
- vitesse de rotation: 1300min^-1^
Enregistreur à tracé
- vitesse d'avance: 0...600mm/h
Plages de mesure
- thermomètre (liquide organique): 0...100ºC
- thermomètre à bilame: 0...100ºC
- psychromètre: 0...60ºC
- thermocouple: -40...1200ºC
- thermistance (NTC): 20...55ºC
- Pt100: -50...400ºC
Informations logistiques
Dimensions et poids
Lxlxh: 1200x700x1550mm
Poids: env. 185kg
Necessaire au fonctionnement
230V, 50Hz, 1 phase ou 120V, 60Hz, 1 phase
Raccord d'eau, drain
Liste de livraison
1 banc d'essai

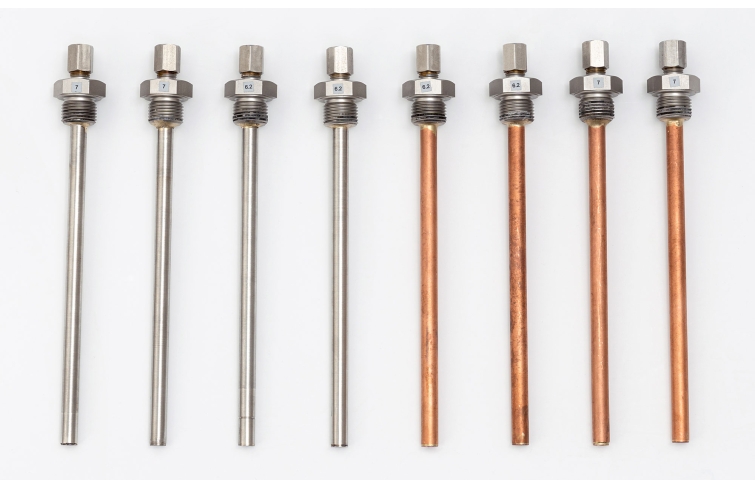

5 capteurs de température
1 jeu d'accessoires (câbles de laboratoire, flexibles)
1 mode d'emploi
Lxlxh: 1200x700x1550mm
Poids: env. 185kg
Necessaire au fonctionnement
230V, 50Hz, 1 phase ou 120V, 60Hz, 1 phase
Raccord d'eau, drain
Liste de livraison
1 banc d'essai
5 capteurs de température
1 jeu d'accessoires (câbles de laboratoire, flexibles)
1 mode d'emploi
Poids: 185 Kg Delai de livraison estimé : 16 semaines
