Ref: EWTGUWL202
WL 202 Principes de base de la mesure de température (Réf. 060.20200)
Méthode, domaines d'application, caractéristiques.
La mesure de la température fait partie des tâches fondamentales dans le domaine de la technique de mesure.
Parallèlement aux thermomètres de type conventionnel, lon utilise de nos jours essentiellement des sondes de température électriques.

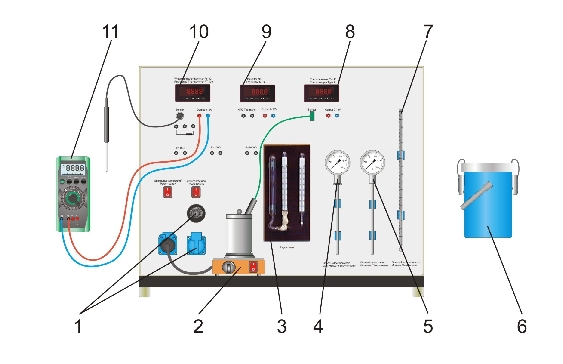

Le montage expérimental WL 202 offre une vue d'ensemble des différentes méthodes de mesure de température.
Outre les méthodes de mesure non électriques telles que celles basées sur les thermomètres à gaz et à liquide et les thermomètres à bilame, toutes les méthodes de mesure électriques typiques peuvent être traitées au cours des essais.
Les températures mesurées électriquement sont affichées directement sur des afficheurs numériques programmables.
Un signal de tension (0...10V) proportionnel à la température est disponible sur des connecteurs de laboratoire si bien que lévolution de la température peut être saisie avec un enregistreur par exemple.

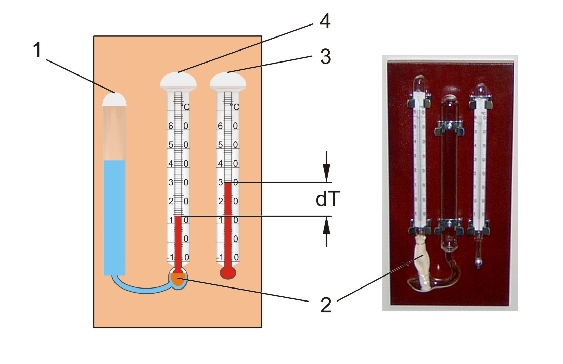

Pour mesurer l'humidité relative, on utilise un psychromètre avec deux thermomètres, dont l'un, celui qui est sec, mesure la température de l'air (dite température sèche).
Le thermomètre humide est enveloppé dans un chiffon de cotton humide et mesure le refroidissement par évaporation.
La différence entre ces deux températures, permet de déterminer l'humidité relative.
Un multimètre numérique à résistances de précision sert à létalonnage des instruments de mesure électriques.
Diverses sources de chaleur ou accumulateurs (thermoplongeur, réservoir isolé et élément chauffant de laboratoire) permettent dobtenir des plages de température dans lesquelles les instruments de mesure utilisés fonctionnent habituellement.

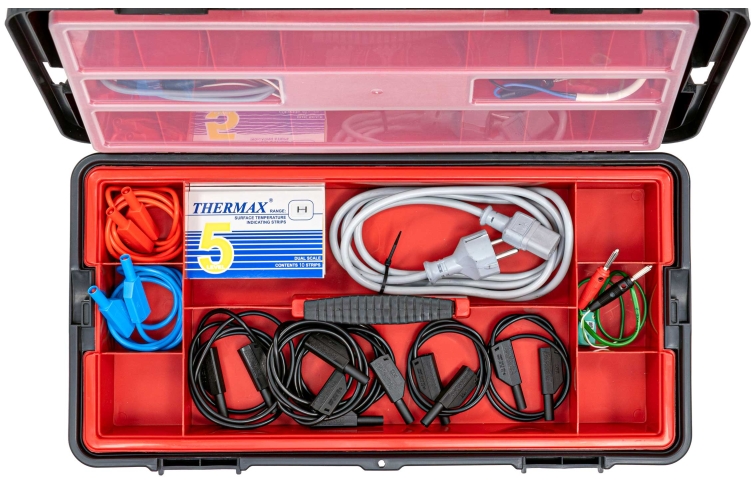

Un coffre à outils sert à ranger les sondes, câbles, bandes de mesure de température et le thermoplongeur.
Parallèlement aux thermomètres de type conventionnel, lon utilise de nos jours essentiellement des sondes de température électriques.
Le montage expérimental WL 202 offre une vue d'ensemble des différentes méthodes de mesure de température.
Outre les méthodes de mesure non électriques telles que celles basées sur les thermomètres à gaz et à liquide et les thermomètres à bilame, toutes les méthodes de mesure électriques typiques peuvent être traitées au cours des essais.
Les températures mesurées électriquement sont affichées directement sur des afficheurs numériques programmables.
Un signal de tension (0...10V) proportionnel à la température est disponible sur des connecteurs de laboratoire si bien que lévolution de la température peut être saisie avec un enregistreur par exemple.
Pour mesurer l'humidité relative, on utilise un psychromètre avec deux thermomètres, dont l'un, celui qui est sec, mesure la température de l'air (dite température sèche).
Le thermomètre humide est enveloppé dans un chiffon de cotton humide et mesure le refroidissement par évaporation.
La différence entre ces deux températures, permet de déterminer l'humidité relative.
Un multimètre numérique à résistances de précision sert à létalonnage des instruments de mesure électriques.
Diverses sources de chaleur ou accumulateurs (thermoplongeur, réservoir isolé et élément chauffant de laboratoire) permettent dobtenir des plages de température dans lesquelles les instruments de mesure utilisés fonctionnent habituellement.
Un coffre à outils sert à ranger les sondes, câbles, bandes de mesure de température et le thermoplongeur.
Contenu didactique / Essais
- acquisition des principes de base de la mesure de température à travers des essais
- apprentissage de différentes méthodes, connaissance de leurs domaines d'application et de leurs particularités

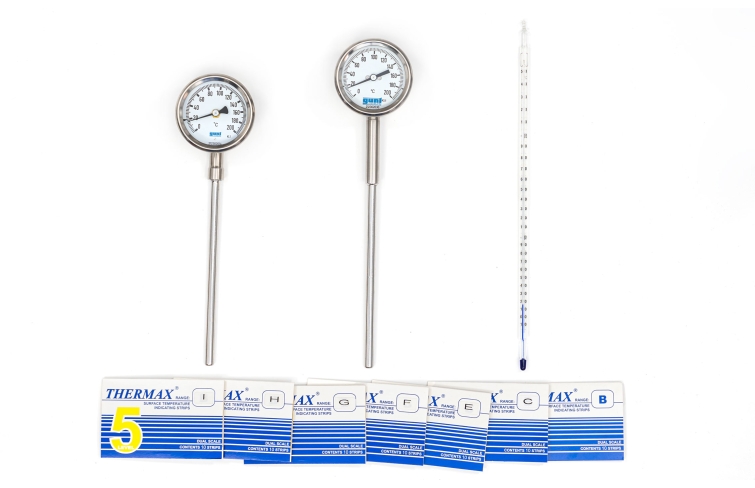

méthodes non électriques: thermomètres à gaz et à liquide, thermomètres à bilame, bandes de mesure de température

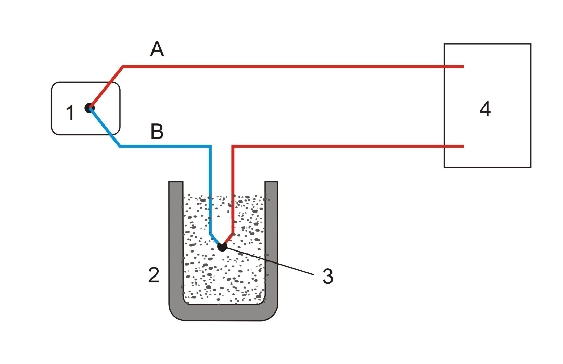

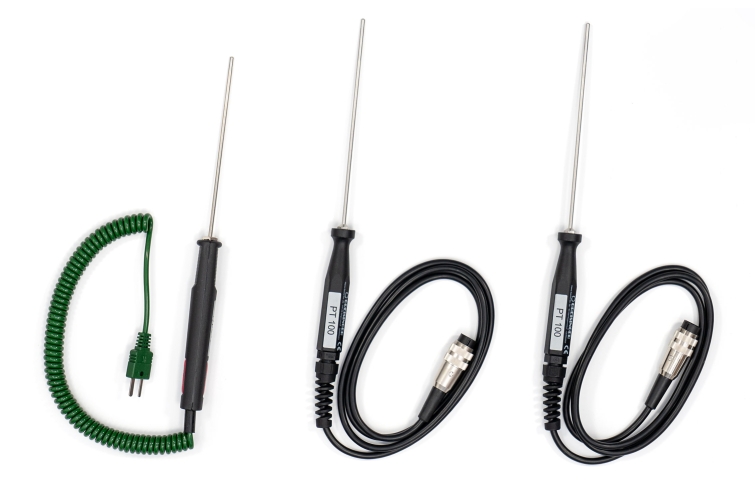

méthodes électriques: thermocouple, thermomètre à résistance électrique Pt100, thermistance CTN
- détermination de l'humidité de l'air avec un psychromètre
- étalonnage de sondes de température électriques
Les grandes lignes
- introduction expérimentale à la technique de mesure de température: méthode, domaines d'application, caractéristiques
- appareil pour essais de laboratoire principalement, également adapté à la démonstration
Les caractéristiques techniques
Thermoplongeur
- puissance: 300W
- ajustage de la puissance fournie via une prise de courant à régulation de puissance
Élément chauffant de laboratoire
- puissance: 450W
- température max.: 425°C
Bouteille thermos: 1L
plages de mesures
- Pt100: 0...100°C
- thermocouple type K: 0...1000°C
- thermistance (CTN): 20...55°C
- thermomètre à liquide: -10...250°C
- thermomètre à bilame, thermomètre à pression de gaz: 0...200°C
- bandes de mesure de température: 29...290°C
Résistances de précision: 10 Ù , 100 Ù , 1000 Ù
Psychromètre:
- 2x température: 0...60°C
- humidité rel.: 3...96%
230V, 50Hz, 1 phase
- acquisition des principes de base de la mesure de température à travers des essais
- apprentissage de différentes méthodes, connaissance de leurs domaines d'application et de leurs particularités
méthodes non électriques: thermomètres à gaz et à liquide, thermomètres à bilame, bandes de mesure de température
méthodes électriques: thermocouple, thermomètre à résistance électrique Pt100, thermistance CTN
- détermination de l'humidité de l'air avec un psychromètre
- étalonnage de sondes de température électriques
Les grandes lignes
- introduction expérimentale à la technique de mesure de température: méthode, domaines d'application, caractéristiques
- appareil pour essais de laboratoire principalement, également adapté à la démonstration
Les caractéristiques techniques
Thermoplongeur
- puissance: 300W
- ajustage de la puissance fournie via une prise de courant à régulation de puissance
Élément chauffant de laboratoire
- puissance: 450W
- température max.: 425°C
Bouteille thermos: 1L
plages de mesures
- Pt100: 0...100°C
- thermocouple type K: 0...1000°C
- thermistance (CTN): 20...55°C
- thermomètre à liquide: -10...250°C
- thermomètre à bilame, thermomètre à pression de gaz: 0...200°C
- bandes de mesure de température: 29...290°C
Résistances de précision: 10 Ù , 100 Ù , 1000 Ù
Psychromètre:
- 2x température: 0...60°C
- humidité rel.: 3...96%
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 800x450x650mm
Poids: env. 45kg
Liste de livraison
1 appareil dessai
1 coffre à outils
1 jeu de câbles
1 élément chauffant de laboratoire
1 thermoplongeur
1 bouteille thermos
1 multimètre numérique
1 documentation didactique
Lxlxh: 800x450x650mm
Poids: env. 45kg
Liste de livraison
1 appareil dessai
1 coffre à outils
1 jeu de câbles
1 élément chauffant de laboratoire
1 thermoplongeur
1 bouteille thermos
1 multimètre numérique
1 documentation didactique
Techniques > Maintenance - Productique > Régulation > Etudes des capteurs
Techniques > Thermique > Principes de base thermodynamique > Grandeurs primaire de la thermodynamique
Techniques > Mécanique des fluides > Principe de la dynamique des fluides > Principes de base physiques et propriétés des fluides
Techniques > Génie des Procédés > Principes de base du génie des procédés > Les techniques de mesure
Techniques > Régulation > Etudes des capteurs
Techniques > Automatismes > Etudes des capteurs
Poids: 45 Kg Delai de livraison estimé : 5 semaines
