Ref: EWTGUWL225
WL 225 Transfert de chaleur dans un lit fluidisé (Réf. 060.22500)
Avec interface PC USB et logiciel inclus
Les lits fluidisés sont très répandus, par exemple dans le cadre du séchage industriel, de la combustion en lit fluidisé ou du traitement thermique des matières premières.
En étant traversées par un fluide en mouvement, les couches de particules solides peuvent passer du stade de lit fixe au stade de lit fluidisé.
En termes de mécanique des fluides et de propriétés thermodynamiques, le lit fluidisé se comporte comme un fluide incompressible.
Le transfert de chaleur entre le fluide chaud et un lit solide se fait essentiellement par le biais de la conduction thermique.
Dans le lit fluidisé, le mouvement des particules permet dobtenir un très bon mélange.
Le mélange permet un transfert de chaleur optimal entre le fluide et les particules.
La température est ainsi répartie de manière très homogène dans le réacteur.

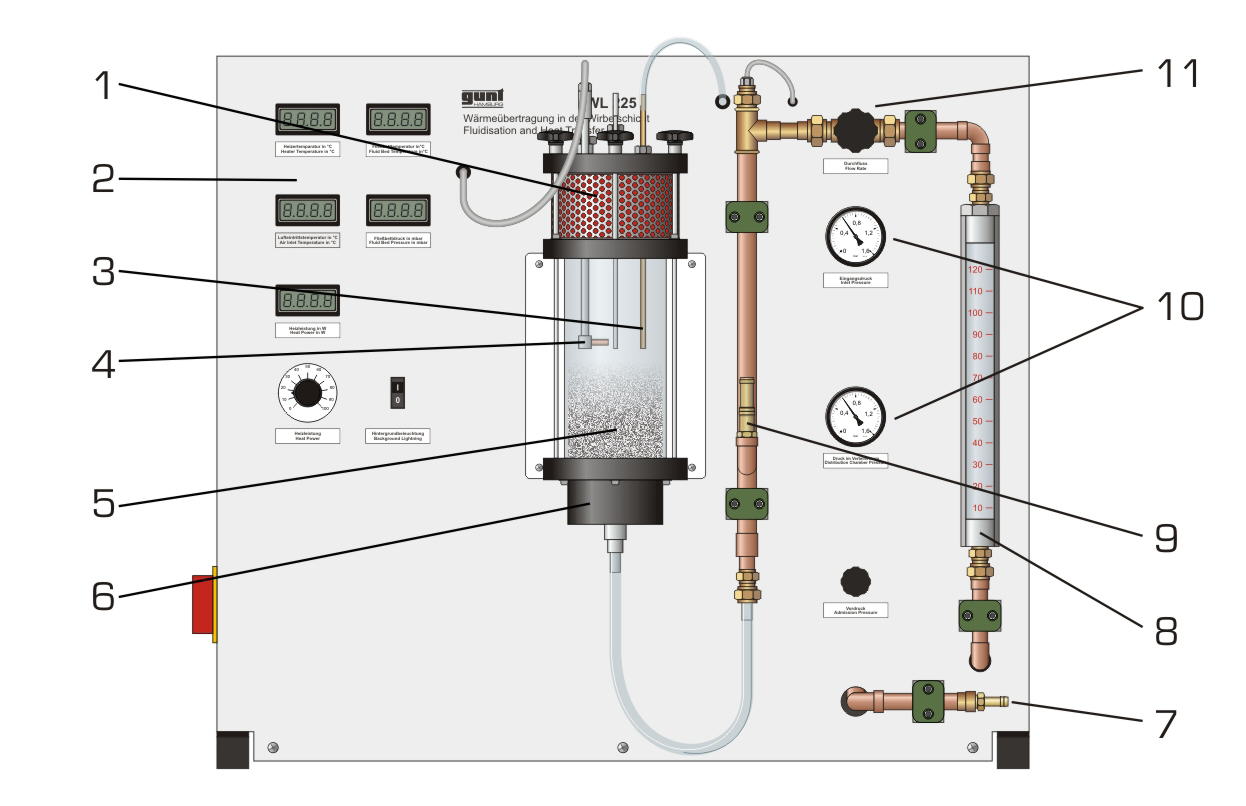

Lélément central WL 225 est un réacteur en verre avec fond rétro-éclairé, permettant dobserver le procédé de fluidisation.

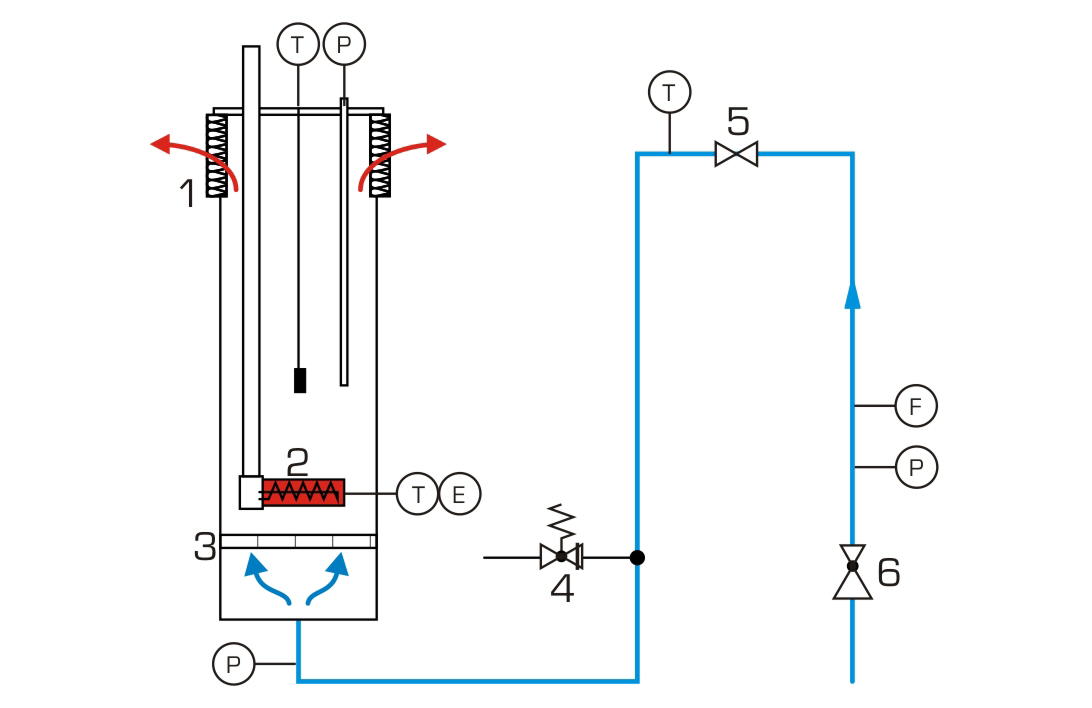

De lair comprimé remonte en passant par une plaque frittée poreuse. Une couche de particules solides se trouve sur la plaque frittée.

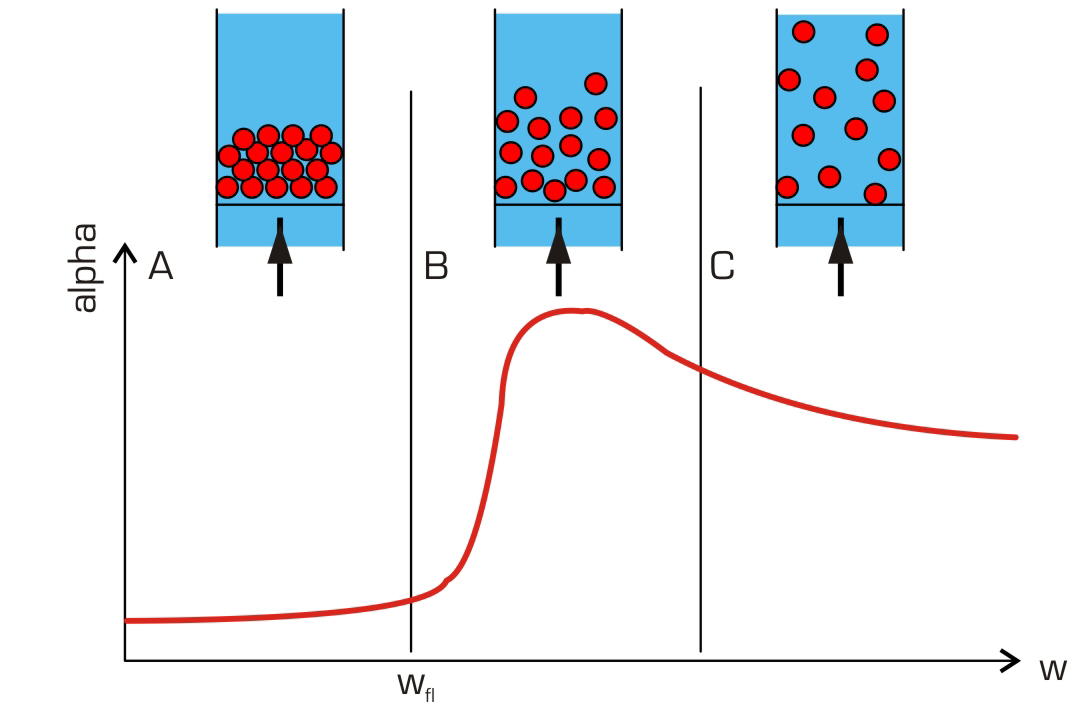

Si la vitesse de lair est inférieure à la vitesse de mise en suspension, la couche de particules solides est seulement traversée.
Dans le cas de vitesses plus élevées, la couche se fluidise de manière à ce que les particules solides se mettent en suspension, entraînant la formation dun lit fluidisé.
Lair sort par lextrémité supérieure du réacteur en verre en passant au travers dun filtre.
La quantité dair est ajustée au moyen dune soupape.
Un élément chauffant escamotable situé dans le réacteur permet détudier le transfert de chaleur dans le lit fluidisé.
Des capteurs enregistrent la pression à lentrée du réacteur et dans le lit fluidisé, la quantité dair, la puissance de chauffe et les températures à lentrée dair du réacteur, à la surface de lélément chauffant et dans le lit fluidisé.
Les valeurs mesurées peuvent être lues sur des affichages numériques.

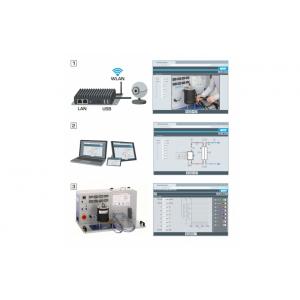

Les valeurs sont transmises à un PC afin dy être évaluées à laide du logiciel fourni.
La transmission des données au PC se fait par une interface USB.
Le lit fixe fourni est composé de particules doxyde daluminium de différentes tailles.
En étant traversées par un fluide en mouvement, les couches de particules solides peuvent passer du stade de lit fixe au stade de lit fluidisé.
En termes de mécanique des fluides et de propriétés thermodynamiques, le lit fluidisé se comporte comme un fluide incompressible.
Le transfert de chaleur entre le fluide chaud et un lit solide se fait essentiellement par le biais de la conduction thermique.
Dans le lit fluidisé, le mouvement des particules permet dobtenir un très bon mélange.
Le mélange permet un transfert de chaleur optimal entre le fluide et les particules.
La température est ainsi répartie de manière très homogène dans le réacteur.
Lélément central WL 225 est un réacteur en verre avec fond rétro-éclairé, permettant dobserver le procédé de fluidisation.
De lair comprimé remonte en passant par une plaque frittée poreuse. Une couche de particules solides se trouve sur la plaque frittée.
Si la vitesse de lair est inférieure à la vitesse de mise en suspension, la couche de particules solides est seulement traversée.
Dans le cas de vitesses plus élevées, la couche se fluidise de manière à ce que les particules solides se mettent en suspension, entraînant la formation dun lit fluidisé.
Lair sort par lextrémité supérieure du réacteur en verre en passant au travers dun filtre.
La quantité dair est ajustée au moyen dune soupape.
Un élément chauffant escamotable situé dans le réacteur permet détudier le transfert de chaleur dans le lit fluidisé.
Des capteurs enregistrent la pression à lentrée du réacteur et dans le lit fluidisé, la quantité dair, la puissance de chauffe et les températures à lentrée dair du réacteur, à la surface de lélément chauffant et dans le lit fluidisé.
Les valeurs mesurées peuvent être lues sur des affichages numériques.
Les valeurs sont transmises à un PC afin dy être évaluées à laide du logiciel fourni.
La transmission des données au PC se fait par une interface USB.
Le lit fixe fourni est composé de particules doxyde daluminium de différentes tailles.
Contenu didactique / Essais
- bases de la fluidisation des lits fixes
- évolution de la pression à l'intérieur du lit
- pertes de pression en fonction de
-- la vitesse d'écoulement
-- la taille des particules du lit fixe
- détermination de la vitesse de fluidisation
- séparation de mélanges ayant des tailles de particules différentes par sédimentation
- transfert de chaleur dans le lit fluidisé
-- influence de la quantité d'air sur le transfert de chaleur
-- influence de la position du dispositif de chauffage
-- influence de la taille de particules
-- détermination des coefficients de transfert de chaleur
Les grandes lignes
- Formation d'un lit fluidisé avec de l'air dans un réacteur en verre
- Réacteur en verre éclairé pour une observation optimale du procédé de fluidisation
- bases de la fluidisation des lits fixes
- évolution de la pression à l'intérieur du lit
- pertes de pression en fonction de
-- la vitesse d'écoulement
-- la taille des particules du lit fixe
- détermination de la vitesse de fluidisation
- séparation de mélanges ayant des tailles de particules différentes par sédimentation
- transfert de chaleur dans le lit fluidisé
-- influence de la quantité d'air sur le transfert de chaleur
-- influence de la position du dispositif de chauffage
-- influence de la taille de particules
-- détermination des coefficients de transfert de chaleur
Les grandes lignes
- Formation d'un lit fluidisé avec de l'air dans un réacteur en verre
- Réacteur en verre éclairé pour une observation optimale du procédé de fluidisation
Caractéristiques techniques
Réacteur en verre
capacité: 2150mL
volume de remplissage: env. 1000mL
pression de service: 500mbar
Élément chauffant
puissance: 0…100W
Plages de mesure
température: 1x 0…100°C, 2x 0…400°C
débit: 0…15Nm3/h
pression: 1x 0…25mbar, 2x 0…1600mbar
puissance: 0…200W
230V, 50Hz, 1 phase
Réacteur en verre
capacité: 2150mL
volume de remplissage: env. 1000mL
pression de service: 500mbar
Élément chauffant
puissance: 0…100W
Plages de mesure
température: 1x 0…100°C, 2x 0…400°C
débit: 0…15Nm3/h
pression: 1x 0…25mbar, 2x 0…1600mbar
puissance: 0…200W
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 910x560x800mm
Poids: env. 65kg
Necessaire au fonctionnement
230V, 50/60Hz
Alimentation en air comprimé: min. 2bar
Liste de livraison
1 appareil dessai
2kg doxyde daluminium, 100µm
2kg doxyde daluminium, 250µm
1 règle graduée en acier
1 CD avec logiciel GUNT + câble USB
1 flexible
1 documentation didactique
Lxlxh: 910x560x800mm
Poids: env. 65kg
Necessaire au fonctionnement
230V, 50/60Hz
Alimentation en air comprimé: min. 2bar
Liste de livraison
1 appareil dessai
2kg doxyde daluminium, 100µm
2kg doxyde daluminium, 250µm
1 règle graduée en acier
1 CD avec logiciel GUNT + câble USB
1 flexible
1 documentation didactique
