Lorsqu´ elles sont traversées par des gaz, les couches de particules solides peuvent passer de l´état de lit fixe à l´état de lit fluidisé.

Les domaines d´ application des lits fluidisés sont le séchage de matières solides, la combustion et le revêtement de particules.

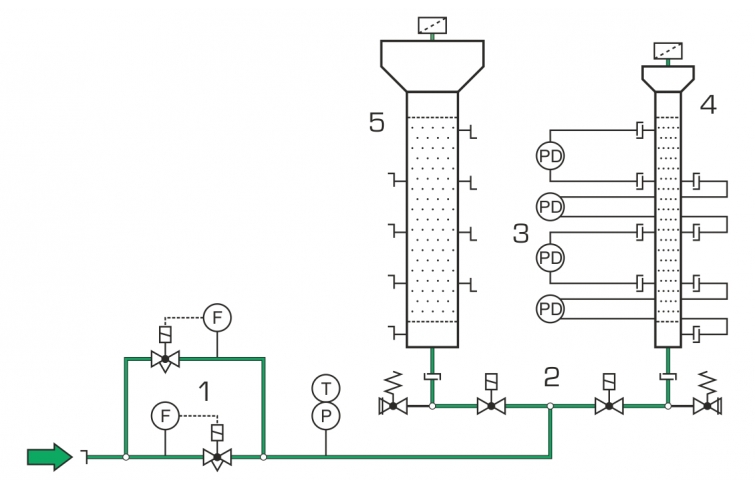

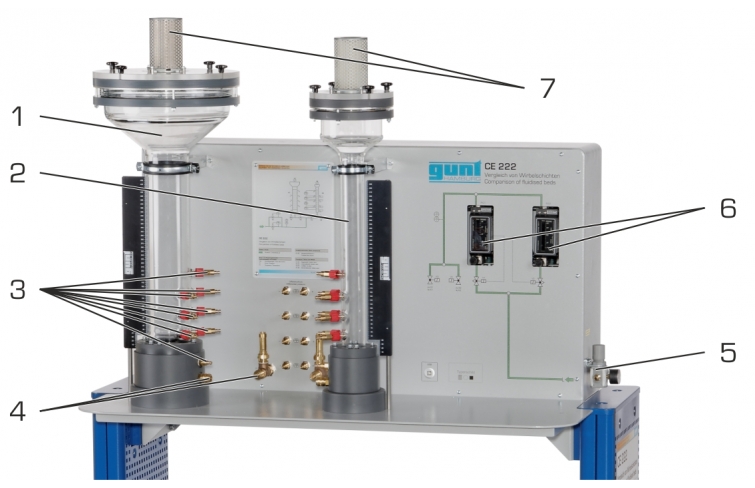

Le CE 222 comprend deux colonnes transparentes de diamètres différents pour la formation d´ un lit fluidisé avec de l´ air comprimé comme gaz.

Une échelle graduée présente sur les colonnes montre la hauteur du lit fixe et du lit fluidisé.

La colonne est alimentée en air comprimé par le biais d´électrovannes.

Seule une colonne peut fonctionner à la fois.

Les colonnes sont amovibles, ce qui permet de remplacer facilement le lit fixe.

Des billes de verre ayant différentes tailles de particules sont fournies comme matériau de remplissage.

Au début des essais, un lit fixe repose au fond de la colonne sur une plaque frittée.

L´ air comprimé s´écoule vers le haut à travers la colonne et s´échappe par le filtre à air.

Si la vitesse de l´ air est inférieure à la vitesse de fluidisation, le lit fixe est simplement traversé.
Si la vitesse est supérieure, le lit se fluidise et des particules solides se mettent en suspension.

Le lit fixe se transforme alors en lit fluidisé.

Si l´ on augmente encore la vitesse, des particules sont extraites du lit fluidisé (transport).

Le filtre à air situé à l´ extrémité supérieure de la colonne retient ces particules.

Le débit volumétrique de l´ air comprimé est mesuré et réglé avec deux plages de mesure.

Les deux colonnes sont pourvues de points de mesure auxquels on peut raccorder des capteurs de pression différentielle destinés à mesurer la perte de charge dans le lit fixe et le lit fluidisé.

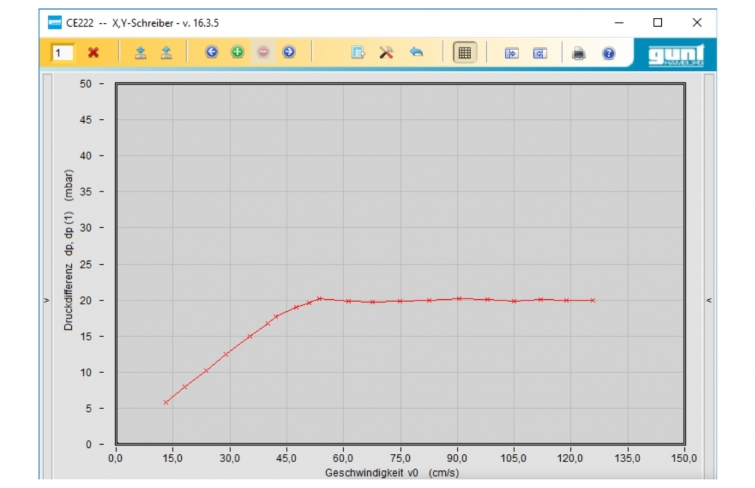

Les valeurs mesurées sont transmises vers un PC afin d´ y être évaluées à l´ aide d´ un logiciel fourni.

La transmission des données au PC se fait par une interface USB. Le banc d´ essai est commandé par le logiciel GUNT.

Une alimentation externe en air comprimé est requise pour le fonctionnement.
