TZ 130 Modèles prismatiques avec découpes parallèles aux arêtes (Réf. 050.13000)
Livré avec fichiers: DXF, STEP et PDF et accès Media Center
Le projet dapprentissage GUNT DigiSkills 1 comprend différents ensembles de modèles, du simple modèle géométrique aux modèles à fonction réelle.
Les modèles géométriques du TZ 130 constituent un support didactique parfait pour linitiation au dessin industriel: du corps concret à la représentation abstraite des trois vues dun dessin industriel.

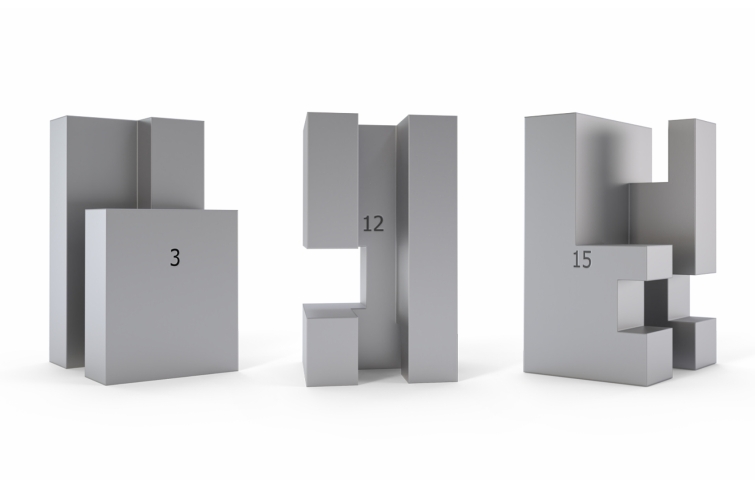

La collection contient 18 modèles de dessin en aluminium.
Les modèles prismatiques sont munis des découpes parallèles aux axes de la pièce.
Ils sont usinés avec précision et conviennent également aux exercices de mesure, en plus des exercices de dessin.
Pour un apprentissage dans de meilleures conditions nous recommandons que les élèves travaillent de façon autonome et individuelle.
Les modèles sont disposés de manière claire dans un système de rangement.
Plusieurs systèmes de rangement peuvent être empilés les uns sur les autres, ce qui permet un stockage peu encombrant.

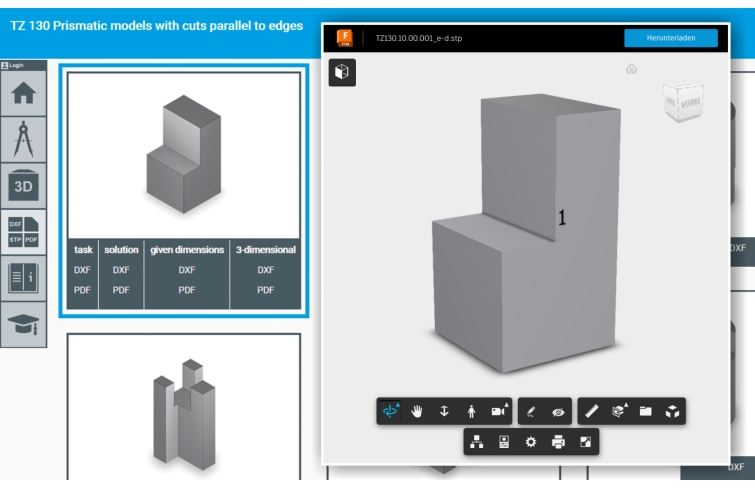

La documentation didactique multimédia de conception moderne est disponible en ligne dans le GUNT Media Center.

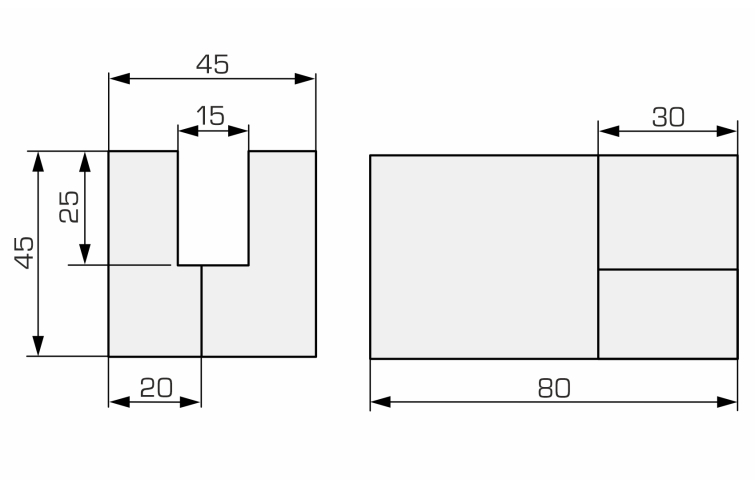

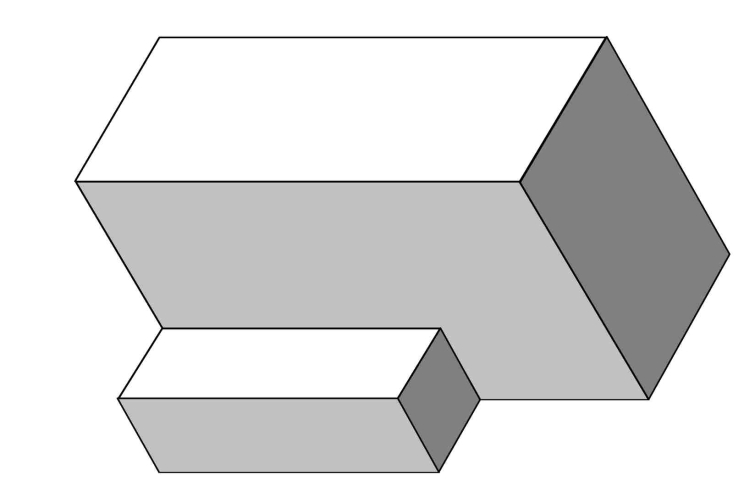

La pièce centrale est un ensemble complet de dessins sous forme de fichiers (DXF, STEP, PDF) pour chaque modèle.
Une sélection de différentes feuilles de travail avec solutions complète le matériel didactique.
Les modèles géométriques du TZ 130 constituent un support didactique parfait pour linitiation au dessin industriel: du corps concret à la représentation abstraite des trois vues dun dessin industriel.
La collection contient 18 modèles de dessin en aluminium.
Les modèles prismatiques sont munis des découpes parallèles aux axes de la pièce.
Ils sont usinés avec précision et conviennent également aux exercices de mesure, en plus des exercices de dessin.
Pour un apprentissage dans de meilleures conditions nous recommandons que les élèves travaillent de façon autonome et individuelle.
Les modèles sont disposés de manière claire dans un système de rangement.
Plusieurs systèmes de rangement peuvent être empilés les uns sur les autres, ce qui permet un stockage peu encombrant.
La documentation didactique multimédia de conception moderne est disponible en ligne dans le GUNT Media Center.
La pièce centrale est un ensemble complet de dessins sous forme de fichiers (DXF, STEP, PDF) pour chaque modèle.
Une sélection de différentes feuilles de travail avec solutions complète le matériel didactique.
Contenu didactique / Essais
- introduction à la représentation en trois vues comme base du dessin industriel
- développement pas à pas de limagination spatiale:
de la situation concrète à la représentation abstraite dans un dessin industriel
- apprentissage systématique de nombreuses situations liées aux formes de base prismatiques
- exercices de cotation normalisée pour la fabrication
- exercices de mesure: dimensions extérieures, dimensions intérieures, tolérances
- développer des compétences numériques
acquisition dinformations sur des réseaux numériques et se procurer des informations sur les réseaux numériques
utilisation de supports dapprentissage numériques, connaître et utiliser la formation basée sur le web (WBT)
systèmes dassistance, de simulation, de diagnostic ou de visualisation, tels que les codes QR, outil de visualisation CAO
Les grandes lignes
- collection de modèles prismatiques avec des découpes parallèles aux axes de la pièce
- introduction au dessin industriel
- degrés de difficultés systématiquement croissants
- partie intégrante des projets dapprentissage GUNT DigiSkills
- documentation didactique multimédia: PDF, fichiers DXF/STEP
Caractéristiques techniques
18 modèles
dimensions env. Lxlxh: 45x45x80mm
matériau: aluminium, surface anodisée
- introduction à la représentation en trois vues comme base du dessin industriel
- développement pas à pas de limagination spatiale:
de la situation concrète à la représentation abstraite dans un dessin industriel
- apprentissage systématique de nombreuses situations liées aux formes de base prismatiques
- exercices de cotation normalisée pour la fabrication
- exercices de mesure: dimensions extérieures, dimensions intérieures, tolérances
- développer des compétences numériques
acquisition dinformations sur des réseaux numériques et se procurer des informations sur les réseaux numériques
utilisation de supports dapprentissage numériques, connaître et utiliser la formation basée sur le web (WBT)
systèmes dassistance, de simulation, de diagnostic ou de visualisation, tels que les codes QR, outil de visualisation CAO
Les grandes lignes
- collection de modèles prismatiques avec des découpes parallèles aux axes de la pièce
- introduction au dessin industriel
- degrés de difficultés systématiquement croissants
- partie intégrante des projets dapprentissage GUNT DigiSkills
- documentation didactique multimédia: PDF, fichiers DXF/STEP
Caractéristiques techniques
18 modèles
dimensions env. Lxlxh: 45x45x80mm
matériau: aluminium, surface anodisée
Informations logistiques
Dimensions et poids
Lxlxh: 600x400x100mm (système de rangement)
Poids: env. 9kg
Liste de livraison
18 modèles de dessin géométriques
1 accès en ligne au GUNT Media Center avec documentation didactique, jeu complet de dessins inclus
1 système de rangement avec mousse de protection
Lxlxh: 600x400x100mm (système de rangement)
Poids: env. 9kg
Liste de livraison
18 modèles de dessin géométriques
1 accès en ligne au GUNT Media Center avec documentation didactique, jeu complet de dessins inclus
1 système de rangement avec mousse de protection
Poids: 9 Kg Delai de livraison estimé : 5 semaines
