TZ 100 Imagination spatiale avec représentation en trois vues (Réf. 050.10000)

Livré avec fichiers: DXF, STEP et PDF et accès Media Center

Riched20 10.0.19041\viewkind4\uc1

d\fs16\lang1036 Afin de pouvoir décrire de manière satisfaisante un corps en 3D et disposer ainsi des données assurant sa reconstruction exacte et la reproductibilité de sa production, on a en règle générale besoin de plusieurs vues de ce corps.

À cet effet, le corps est représenté en trois vues, la vue avant, la vue de côté, et la vue de dessus ou de dessous.



La représentation suit des règles bien définies par des normes.

Même lorsqu´ il s´ agit d´ un corps simple, la représentation en trois vues requiert, de la part des étudiants et apprentis, de grandes facultés d´ abstraction et d´ imagination spatiale.

Cette faculté est indispensable pour être en mesure d´élaborer mais aussi d´ interpréter les dessins ou croquis industriels; elle est enseignée à l´ aide de modèles géométriques.



Le projet d´ apprentissage GUNT DigiSkills 1 comprend différents ensembles de modèles, du simple modèle géométrique aux modèles à fonction réelle.

Le jeu de modèles TZ 100 représente un concept didactique d´ introduction au domaine de la \ldblquote Géométrie descriptive\rdblquote .

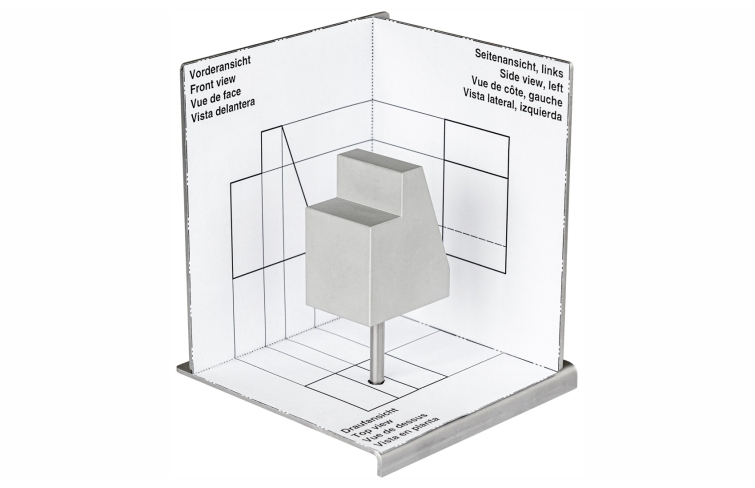

Un coin de la pièce pour la projection orthogonale, composé de trois surfaces est composé pour contenir les modèles.

La vue correspondante est insérée dans chaque surface du coin de la pièce, ce qui permet une comparaison directe entre le modèle (pièce) et le dessin.

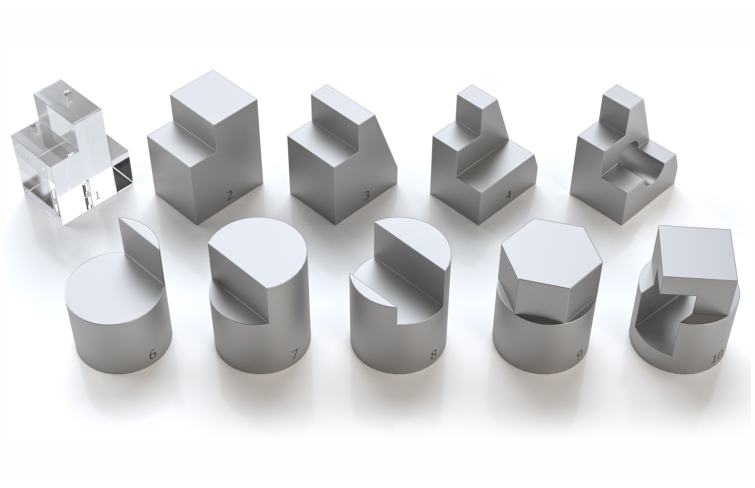

La liste de livraison comprend dix modèles au total, chacun présentant un degré de difficulté différent.

L´ un des modèles est fabriqué en acrylique afin de favoriser la compréhension concernant les arêtes invisibles.

Les autres modèles sont en aluminium.



Les modèles sont usinés avec précision, ce qui permet de réaliser également des exercices de mesure.

Toutes les pièces sont disposées de manière claire dans un système de rangement.

Plusieurs systèmes de rangement peuvent être empilés les uns sur les autres, ce qui permet un stockage peu encombrant.

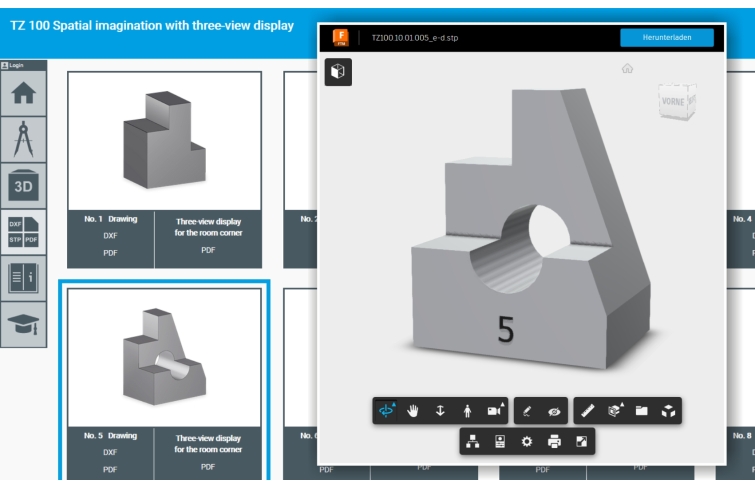

La documentation didactique multimédia de conception moderne est disponible en ligne dans le GUNT Media Center.

La pièce centrale est un ensemble complet de dessins sous forme de fichiers (DXF, STEP, PDF) pour chaque modèle.

Une sélection de différentes feuilles de travail avec solutions complète le matériel didactique.



Contenu didactique / Essais


- introduction à la représentation en trois vues comme base du dessin industriel

- développement pas à pas de l´ imagination spatiale:



d\fi720 de la situation concrète à la représentation abstraite dans un dessin industriel



d - exercices de mesure

- développer des compétences numériques



d\fi720 acquisition d´ informations sur des réseaux numériques et se procurer des informations sur les réseaux numériques

utilisation de supports d´ apprentissage numériques, connaître et utiliser la formation basée sur le web (WBT)



d\li720 systèmes d´ assistance, de simulation, de diagnostic ou de visualisation, tels que les codes QR, outil de visualisation CAO



d



Les grandes lignes

- jeu de modèles pour le développement de l´ imagination spatiale

- principes de base de la représentation en trois vues

- partie intégrante des projets d´ apprentissage GUNT DigiSkills

- documentation didactique multimédia: PDF, fichiers DXF/STEP



Les caracté ristiques techniques

5 modèles prismatiques

Lxlxh: 40x30x50mm

matériau: aluminium, surface anodisée

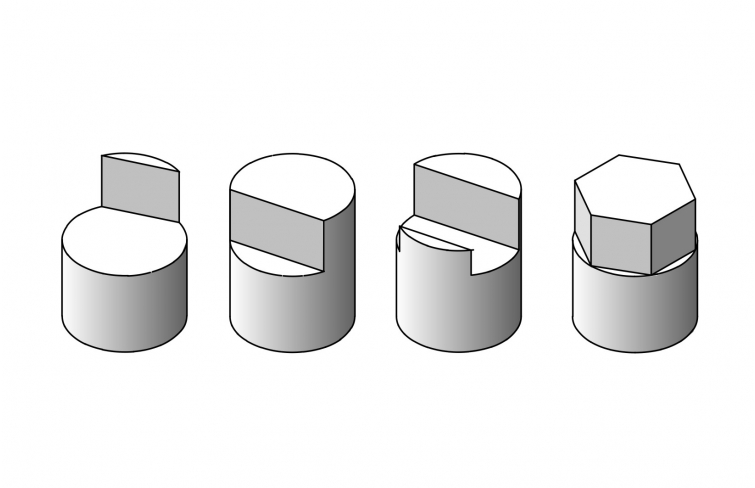

4 modèles cylindriques

Øxh: 40x50mm

matériau: aluminium, surface anodisée

1 modèle transparent

Lxlxh: 40x30x50mm

matériau: acrylique

Coin de pièce avec 3 surfaces en métal

LxlxH: 100x100x100mm



Informations logistiques
Dimensions et poids Liste de livraison comprend dix modèles au total, chacun présentant un degré de difficulté différent.

L´ un des modèles est fabriqué en acrylique afin de favoriser la compréhension concernant les arêtes invisibles.

Les autres modèles sont en aluminium.



Les modèles sont usinés avec précision, ce qui permet de réaliser également des exercices de mesure.

Toutes les pièces sont disposées de manière claire dans un système de rangement.

Plusieurs systèmes de rangement peuvent être empilés les uns sur les autres, ce qui permet un stockage peu encombrant.



La documentation didactique multimédia de conception moderne est disponible en ligne dans le GUNT Media Center.

La pièce centrale est un ensemble complet de dessins sous forme de fichiers (DXF, STEP, PDF) pour chaque modèle.

Une sélection de différentes feuilles de travail avec solutions complète le matériel didactique.



Contenu didactique / Essais

- introduction à la représentation en trois vues comme base du dessin industriel

- développement pas à pas de l´ imagination spatiale:



d\fi720 de la situation concrète à la représentation abstraite dans un dessin industriel



d - exercices de mesure

- développer des compétences numériques



d\fi720 acquisition d´ informations sur des réseaux numériques et se procurer des informations sur les réseaux numériques

utilisation de supports d´ apprentissage numériques, connaître et utiliser la formation basée sur le web (WBT)



d\li720 systèmes d´ assistance, de simulation, de diagnostic ou de visualisation, tels que les codes QR, outil de visualisation CAO



d



Les grandes lignes

- jeu de modèles pour le développement de l´ imagination spatiale

- principes de base de la représentation en trois vues

- partie intégrante des projets d´ apprentissage GUNT DigiSkills

- documentation didactique multimédia: PDF, fichiers DXF/STEP



Les caracté ristiques techniques

5 modèles prismatiques

Lxlxh: 40x30x50mm

matériau: aluminium, surface anodisée

4 modèles cylindriques

Øxh: 40x50mm

matériau: aluminium, surface anodisée

1 modèle transparent

Lxlxh: 40x30x50mm

matériau: acrylique

Coin de pièce avec 3 surfaces en métal

LxlxH: 100x100x100mm



Dimensions et poids

Lxlxh: 600x400x100mm (système de rangement)

Poids: env. 3kg



Liste de livraison

1 jeu de 10 modèles géométriques

3 surfaces métalliques pour construire un coin de pièce

1 tige de support pour la fixation des modèles

1 perforatrice

1 accès en ligne au GUNT Media Center avec documentation didactique, jeu complet de dessins inclus

1 système de rangement avec mousse de protection



Poids: 3 Kg
Delai de livraison estimé : 5 semaines
