TM 632 Régulateur centrifuge (Réf. 040.63200)

Riched20 10.0.19041\viewkind4\uc1

d\fs16\lang1036 Les régulateurs centrifuges utilisent les propriétés de la force centrifuge pour réguler la vitesse de rotation d'une machine.

Une masse d'inertie en rotation tend avec la force centrifuge à s'éloigner de l'axe de rotation et en est empêchée par des mécanismes d'action contraire.

Selon les types de mécanisme, on distingue les régulateurs à poids et les régulateurs à ressort.

Une déviation proportionnelle à la vitesse de rotation se produit sur le régulateur en raison de la cinématique.

Cette déviation influence via un actionneur l'apport d'énergie à la machine afin de régler la vitesse de rotation de la machine.

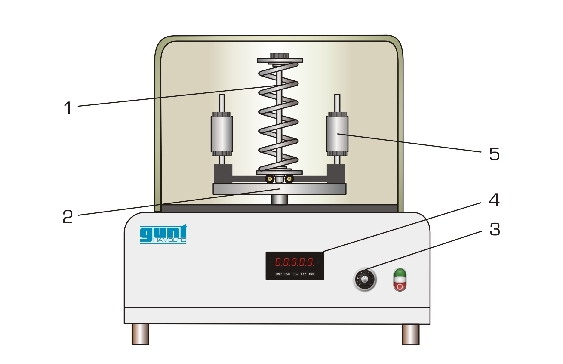

L'appareil d'essai TM 632 sert à présenter des systèmes centrifuges qui mettent en évidence les différents modes de fonctionnement des régulateurs à poids et à ressort.

Le boîtier contient un entraînement à moteur à régulation électronique.

La vitesse de rotation est réglée en continu et affichée numériquement.

Les régulateurs sont placés dans un mandrin sur l'entraînement.

Les accessoires fournis permettent de faire varier les masses soumises à la force centrifuge, les forces de manchon et la précontrainte des ressorts selon le régulateur.

On peut mesurer la course sur des marques se trouvant sur l'arbre de réglage.



Un capot transparent au-dessus du régulateur centrifuge tournant assure la sécurité: l'utilisation de l'appareil n'est possible que si le capot est correctement en place.



Contenu didactique / Essais

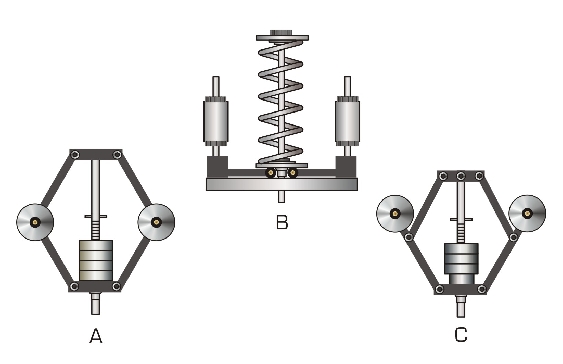

- cinétique et cinématique des systèmes centrifuges suivants

-- régulateur Porter

-- régulateur Proell

-- régulateur Hartnell

- ajustage des régulateurs centrifuges

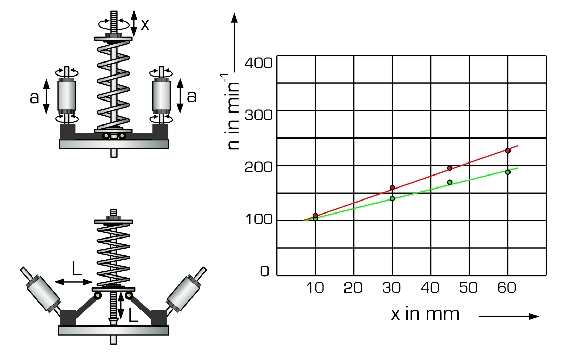

- enregistrement des courbes caractéristiques du régulateur et courbes d'ajustage

- calcul de la disposition et ajustage de différents régulateurs centrifuges



Les grandes lignes

- visualisation de l'effet de la force centrifuge

- fonctionnement de différents systèmes centrifuges

- détermination des courbes caractéristiques et des courbes d'ajustage de différents régulateurs centrifuges



Les caractéristiques techniques

Moteur à courant continu

- puissance max. 35W



Régulation de vitesse de rotation: 60...400min^-1^



Régulateur Proell

- masse des manchons: 3x100g

- masse soumise à la force centrifuge: 2x 150g



Régulateur Porter

- masse des manchons: 3x100g

- masse soumise à la force centrifuge: 2x400g



Régulateur Hartnell

- masse soumise à la force centrifuge: 2x400g

- 2 ressorts de pression, précontrainte ajustable



Plages de mesure:

- vitesse de rotation: 0...600min^-1^

230V, 50Hz, 1 phase



Informations logistiques
Dimensions et poids

Lxlxh: 420x420x430mm

Poids: env. 30kg



Liste de livraison

1 appareil d´ essai

3 régulateurs centrifuges

1 jeu d'outils

1 jeu de poids

1 documentation didactique



Poids: 30 Kg
Delai de livraison estimé : 5 semaines
