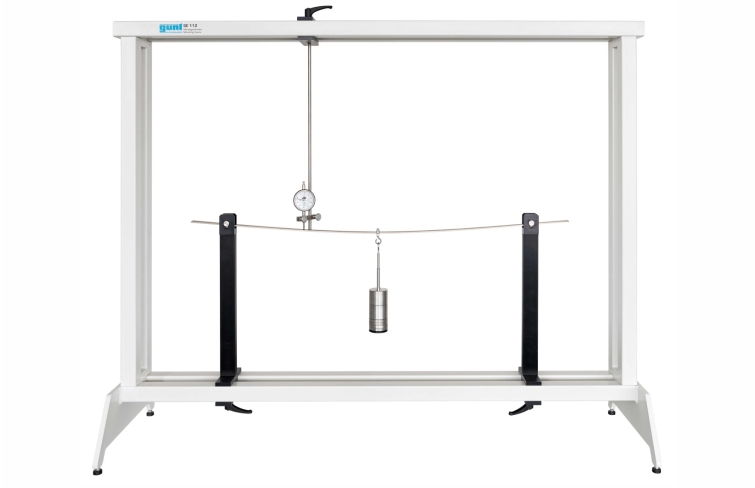

SE 110.14 Courbe de flexion élastique d’une poutre (Réf. 022.11014)
Démonstration du théorème de Maxwell-Betti, Nécessite bâti SE 112
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 Les poutres sont des éléments de construction importants des machines et des bâtiments, susceptibles de se déformer lorsqu´ elles sont soumises à une charge.
Sur les poutres, la charge est appliquée dans la direction perpendiculaire à l´ axe et entraîne leur fléchissement.
Pour déterminer le fléchissement de poutres dans la zone où le comportement du matériau est élastique linéaire, on utilise la courbe de flexion élastique également appelée ligne élastique.
En utilisant les coefficients d´ influence et la loi de transposition de Maxwell-Betti, on peut calculer le fléchissement de la poutre à n´ importe quel endroit de la poutre.

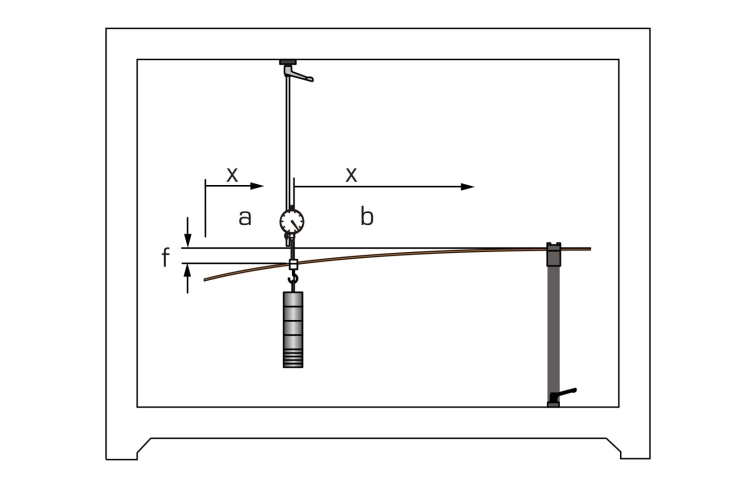

Le SE 110.14 permet de déterminer la déformation d´ une poutre en flexion.
On étudie pour cela une poutre avec des charges différentes, des conditions d´ appui différentes et une surdétermination statique.

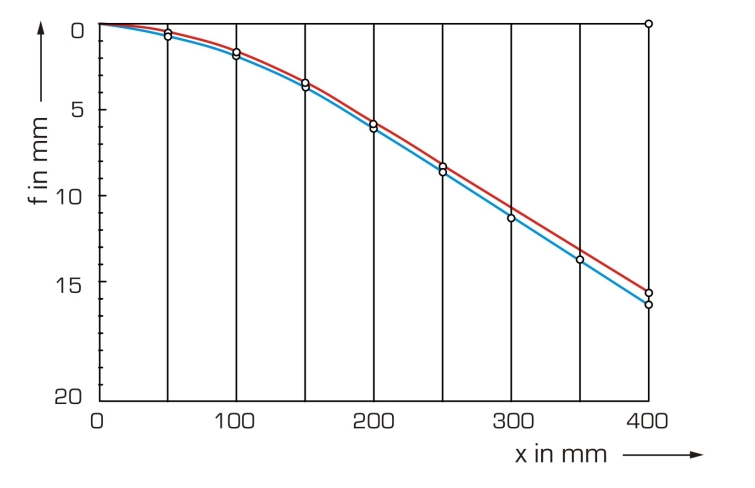

La courbe de flexion élastique est déterminée par des calculs et vérifiée de manière expérimentale.

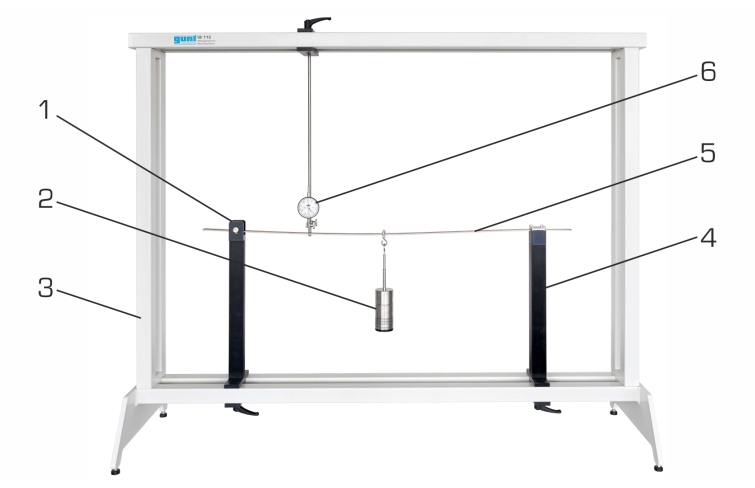

Le montage expérimental comprend trois poutres composées de matériaux différents.
Deux appuis articulés et un appui fixe avec dispositif de serrage sont à disposition.
Les comparateurs à cadran enregistrent les déformations conséquentes de la poutre.
Les pièces de l´ essai sont disposées de manière claire, et bien protégées dans un système de rangement.
L´ ensemble du montage expérimental est réalisé dans le bâti SE 112.
d\fs16\lang1036 Les poutres sont des éléments de construction importants des machines et des bâtiments, susceptibles de se déformer lorsqu´ elles sont soumises à une charge.
Sur les poutres, la charge est appliquée dans la direction perpendiculaire à l´ axe et entraîne leur fléchissement.
Pour déterminer le fléchissement de poutres dans la zone où le comportement du matériau est élastique linéaire, on utilise la courbe de flexion élastique également appelée ligne élastique.
En utilisant les coefficients d´ influence et la loi de transposition de Maxwell-Betti, on peut calculer le fléchissement de la poutre à n´ importe quel endroit de la poutre.
Le SE 110.14 permet de déterminer la déformation d´ une poutre en flexion.
On étudie pour cela une poutre avec des charges différentes, des conditions d´ appui différentes et une surdétermination statique.
La courbe de flexion élastique est déterminée par des calculs et vérifiée de manière expérimentale.
Le montage expérimental comprend trois poutres composées de matériaux différents.
Deux appuis articulés et un appui fixe avec dispositif de serrage sont à disposition.
Les comparateurs à cadran enregistrent les déformations conséquentes de la poutre.
Les pièces de l´ essai sont disposées de manière claire, et bien protégées dans un système de rangement.
L´ ensemble du montage expérimental est réalisé dans le bâti SE 112.
Contenu didactique / Essais
- courbe de flexion élastique avec différentes charges
- courbe de flexion élastique avec différentes conditions d´ appui
- démonstration de l´équation de Maxwell-Betti
- courbe de flexion et forces d´ appui pour des systèmes hyperstatiques
Les grandes lignes
- poutre en différents matériaux: acier, laiton et aluminium
Les caractéristiques techniques
Poutre
- acier, Lxlxh: 1000x20x3mm
- laiton, Lxlxh: 1000x20x6mm
- aluminium, Lxlxh: 1000x20x6mm
Poids
- 2x 1N (suspente)
- 10x 1N
- 6x 5N
Measuring ranges
- déplacement: 0...20mm
- graduation: 0,01mm
- courbe de flexion élastique avec différentes charges
- courbe de flexion élastique avec différentes conditions d´ appui
- démonstration de l´équation de Maxwell-Betti
- courbe de flexion et forces d´ appui pour des systèmes hyperstatiques
Les grandes lignes
- poutre en différents matériaux: acier, laiton et aluminium
Les caractéristiques techniques
Poutre
- acier, Lxlxh: 1000x20x3mm
- laiton, Lxlxh: 1000x20x6mm
- aluminium, Lxlxh: 1000x20x6mm
Poids
- 2x 1N (suspente)
- 10x 1N
- 6x 5N
Measuring ranges
- déplacement: 0...20mm
- graduation: 0,01mm
Informations logistiques
Dimensions et poids
Lxlxh: 1170x480x178mm (système de rangement)
Poids: env. 42kg (total)
Liste de livraison
3 poutres
2 appuis articulés
1 appui fixe avec dispositif de serrage
2 comparateurs à cadran avec support
1 jeu de poids

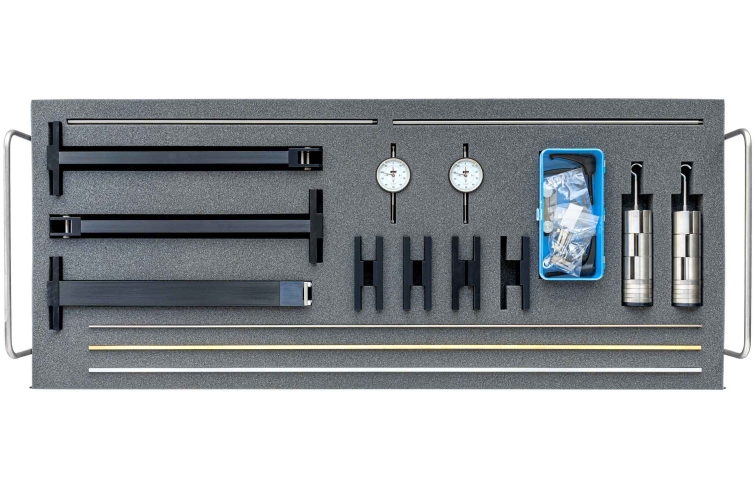

1 système de rangement avec mousse de protection
1 documentation didactique
Lxlxh: 1170x480x178mm (système de rangement)
Poids: env. 42kg (total)
Liste de livraison
3 poutres
2 appuis articulés
1 appui fixe avec dispositif de serrage
2 comparateurs à cadran avec support
1 jeu de poids
1 système de rangement avec mousse de protection
1 documentation didactique
