L'appareil d'essai constitue une introduction expérimentale étendue aux principes de base de la technique de régulation à l'exemple d'une régulation combinée de débit et de niveau.
En tant que circuit en cascade, le niveau et le débit peuvent être réglés individuellement.
Pour la cascade, le niveau est la grandeur de réglage principale.
La régulation de débit sert alors à l'adaptation optimale de la grandeur réglée à la grandeur pilote (valeur de consigne).

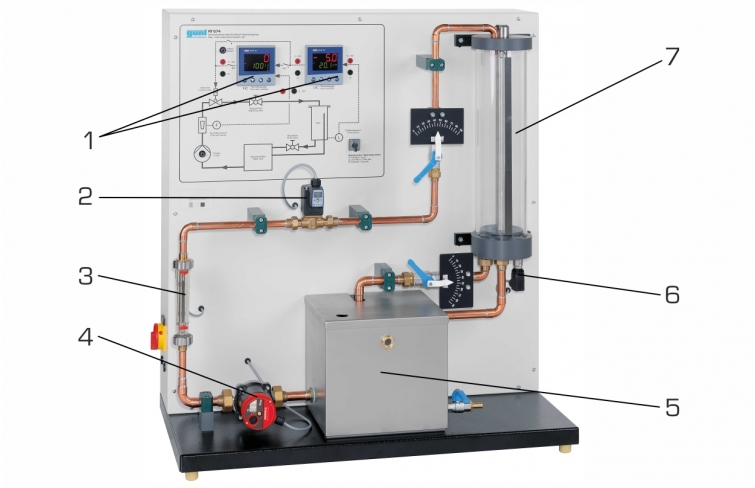

Tous les composants sont montés de manière claire sur un panneau vertical.

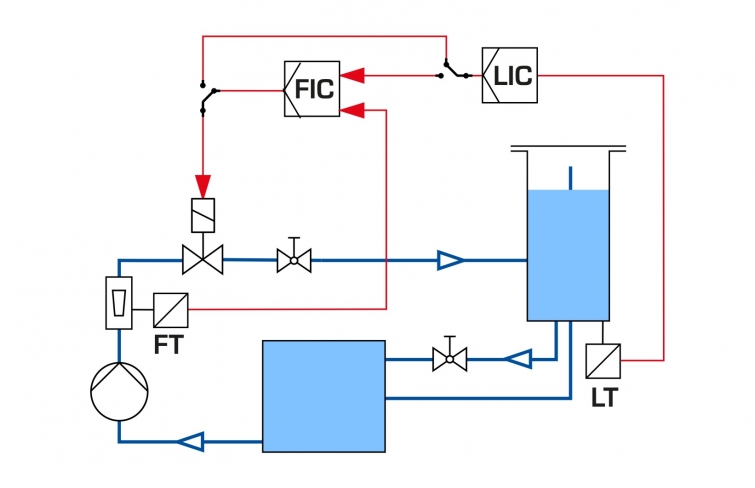

Le grand schéma de processus facilite la compréhension.
Une pompe véhicule de l'eau d'un réservoir d'alimentation dans une section de tuyau avec rotamètre.
De là, l'eau arrive dans le réservoir de niveau transparente.
La mesure de niveau se fait avec un capteur de pression qui est monté dans le fond du réservoir de niveau.
Comme régulateur, on utilise deux régulateurs numériques industriels modernes.
L'organe de régulation du circuit est une électrovanne proportionnelle.
Des robinets à tournant sphérique dans l'évacuation du réservoir et dans la section de tuyau permettent de générer des grandeurs perturbatrices définies.
La grandeur réglée X et la grandeur réglante Y peuvent être prélevées comme signaux analogiques sur des connecteurs de laboratoire.
De la sorte, on peut raccorder des enregistreurs externes tels qu'un enregistreur ou un oscilloscope.
Comme accessoire, un logiciel de mesure, de commande et de régulation (RT 650.40) est disponible avec module d'interface (USB).

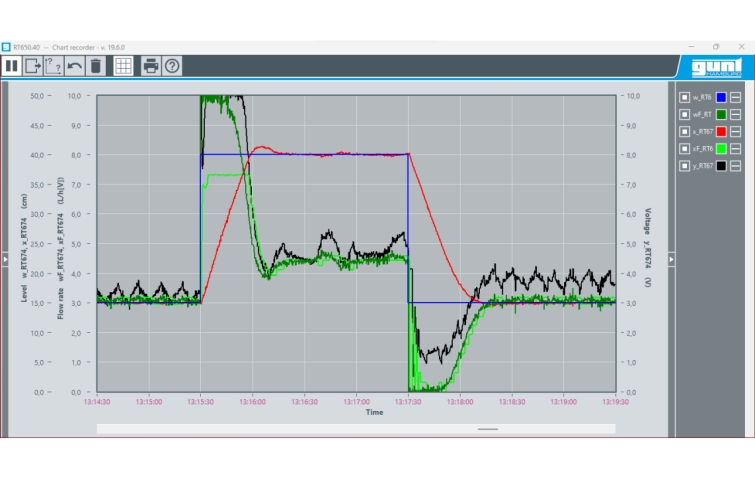

Ceci permet de représenter les principales grandeurs de processus ainsi que d'exécuter des fonctions de régulation et de commande.
